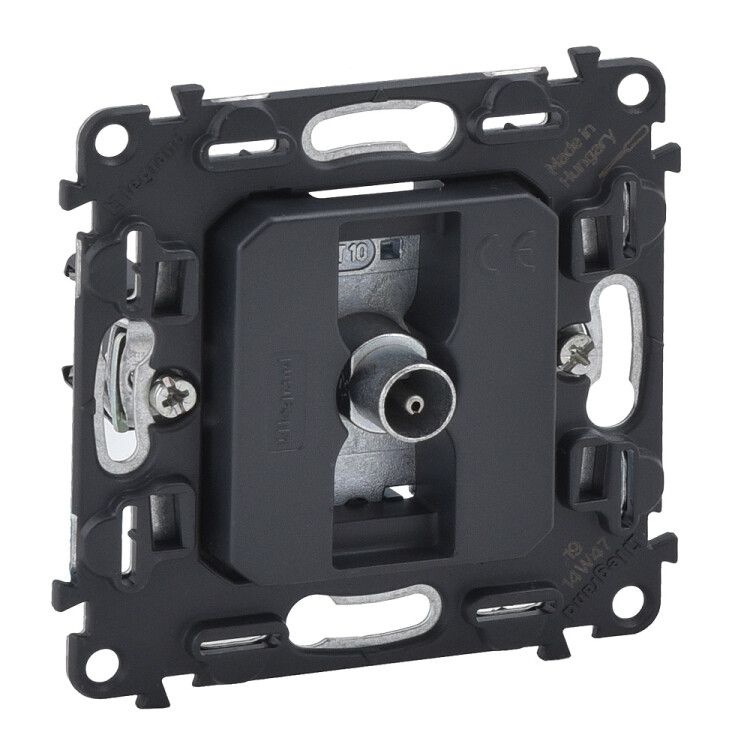

Розетка телевизионная TV 1-м Valena In'matic 0-2400МГц с топологией "звезда" механизм Leg 753051 Legrand

Розетка телевизионная TV 1-местная 0-2400 МГц с топологией звезда от Legrand Euro (артикул 753051) предназначена для подключения телевизионной антенны или спутникового приемника в домашней или офисной сети. Она совмещает функцию оконечного соединения с возможностью дистанционного питания активных устройств, что делает её удобным решением для современных систем передачи сигнала.

Назначение и область применения

Эта розетка используется в закрытых телевизионных сетях с топологией «звезда» - когда один центральный узел (например, спутниковый ресивер или усилитель) питает несколько точек через коаксиальные кабели. Подходит для установки в жилых помещениях, гостиницах, офисах и многоквартирных домах, где требуется надёжное подключение одного телевизора или декодера.

Технические характеристики

• Частотный диапазон: 4–2400 МГц - обеспечивает передачу аналогового и цифрового ТВ-сигнала, включая DVB-T/T2, DVB-S/S2, кабельное ТВ и IPTV;
• Потери в сети: 1,5 дБ - минимальное затухание сигнала, сохраняет качество изображения даже на длинных линиях;
• Дистанционное питание: да - позволяет подавать напряжение 15–24 В постоянного тока через коаксиальный кабель для питания усилителей или активных антенн;
• Тип разъёма: TV (F-тип) - стандартизованный разъём для коаксиальных кабелей с импедансом 75 Ом;
• Степень защиты: IP21 - защищает от вертикально падающих капель воды и случайного контакта с пальцами, подходит для внутренней установки;
• Материал корпуса: пластик без галогенов - экологичный, не выделяет токсичных веществ при перегреве;
• Способ монтажа: скрытая установка - встраивается в стеновые коробки, совместима с типовой подрозетниками 68 мм;
• Крепление: на шурупах - фиксируется в рамке с помощью двух винтов, исключает люфт;
• Наличие крышки: да - предохраняет контакт от пыли и механических повреждений;
• Количество модулей: 0 - не требует места в распределительном щите, работает как оконечная точка сети.

Совместимость и монтаж

Розетка Valena IN’MATIC совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогами. Для монтажа необходимо:

• Установить подрозетник глубиной не менее 40 мм;
• Завести коаксиальный кабель через заднюю часть механизма и подсоединить центральный провод к контакту F-разъёма, экран - к корпусу;
• Фиксировать механизм двумя винтами;
• Не забывать про правильную полярность при подключении дистанционного питания - положительный потенциал должен подаваться на центральный провод кабеля.

Работает только в составе системы с источником дистанционного питания (например, усилителем с выводом DC OUT). Сама розетка не создаёт питание - она лишь передаёт его дальше.

Безопасность и стандарты

Соответствует требованиям EN 50083-2 и ГОСТ Р 51317.11-2006 для телевизионных розеток. Отсутствие галогенов в материале снижает риск образования ядовитых газов при возгорании. Класс защиты IP21 гарантирует безопасность при использовании в сухих помещениях.

Преимущества

• Высокая пропускная способность до 2400 МГц - поддерживает все современные форматы вещания;
• Минимальные потери сигнала (1,5 дБ) - не требуют дополнительных усилителей на близком участке;
• Встроенная возможность дистанционного питания - экономит место и упрощает схему подключения;
• Крышка защищает контакт от пыли - продлевает срок службы;
• Совместимость с серийной системой Valena IN’MATIC - легко заменяется и сочетается с другими элементами интерфейса.

Ограничения применения

• Не предназначена для открытой установки - не защищена от брызг, пыли и внешних воздействий;
• Не работает автономно - требует наличия источника дистанционного питания в цепи;
• Не подходит для подключения нескольких устройств одновременно - имеет только один выход;
• Не рекомендуется использовать в условиях высокой влажности (ванная, баня) из-за низкой степени защиты IP21.

Примеры использования

• Подключение Smart-TV в комнате к спутниковому ресиверу, установленному в другом помещении;
• Обеспечение питания активной антенны на чердаке через коаксиальный кабель, протянутый к розетке в гостиной;
• Создание единой телевизионной сети в многоэтажном доме с одним центральным усилителем и несколькими оконечными точками.

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран вызывает помехи и потерю питания;
• Используйте качественный коаксиальный кабель с медным центральным проводом - алюминиевые аналоги увеличивают потери;
• Если планируете подключать усилитель, убедитесь, что его входное напряжение соответствует выходу источника питания (обычно 15–24 В);
• При замене старой розетки - не перепутайте центральный и экранный провода, особенно если ранее была установлена розетка без дистанционного питания;
• Посадочный диаметр отверстия в стене - 60 мм, используйте стандартный подрозетник этого размера.
