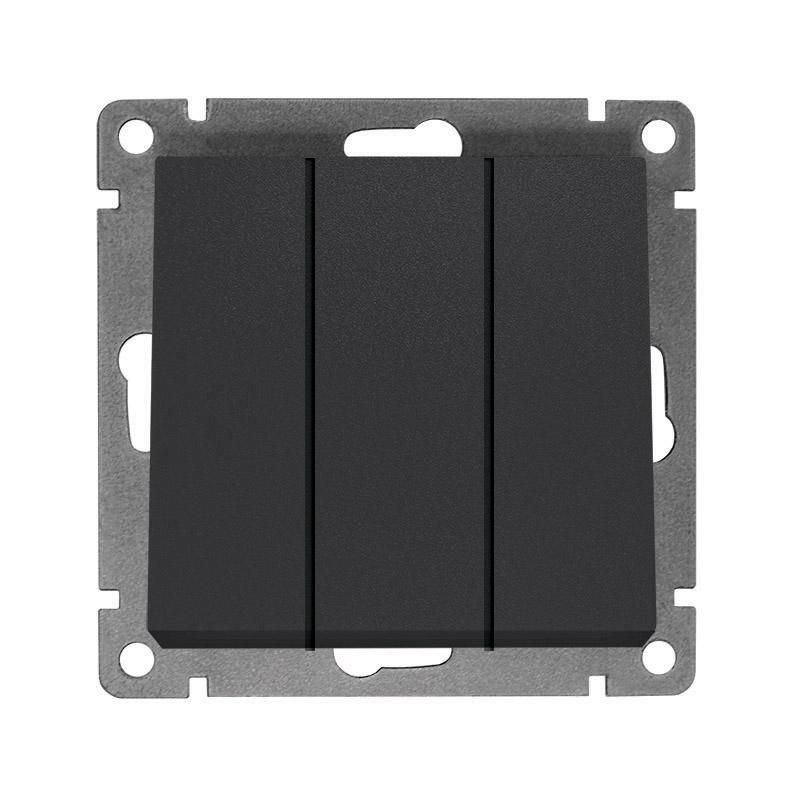

Выключатель трехклавишный UNIVersal серия Афина, с/у, 10А, 220В, графит (еврослот), механизм - A0043-Gr Союз

Выключатель трехклавишный 10А 220В графит с механизмом, серия Афина, артикул a0043-gr — надежное решение для управления несколькими группами освещения в жилых и офисных помещениях. Модуль выполнен из прочного АБС-пластика, имеет стильный графитовый цвет и совместим со стандартными евроразъемами.

Назначение и область применения

Выключатель трехклавишный 10А 220В графит с механизмом, серия Афина предназначен для коммутации трёх независимых цепей освещения. Подходит для установки в квартирах, домах, офисах и других помещениях с внутренней проводкой. Идеально используется там, где требуется управление светом в нескольких зонах — например, в спальне (потолочные светильники, бра, ночник), на кухне (основной свет, подсветка столешницы, холодильник) или в коридоре (свет в холле, туалете, ванной).

Технические характеристики

• Номинальное напряжение: 220 В — рассчитан на работу в бытовых сетях переменного тока;
• Номинальный ток: 10 А — допустимая нагрузка на каждую клавишу; максимальная мощность подключаемых ламп — до 2,2 кВт на канал;
• Количество клавиш: 3 — возможность управления тремя отдельными источниками света;
• Тип механизма: возвратно-нажимной — классический принцип работы, надежный и знакомый пользователю;
• Количество полюсов: 1 — каждый контакт размыкает только фазный провод, ноль подключается напрямую к нагрузке;
• Степень защиты: IP20 — защищен от доступа пальцев и предметов более 12 мм, но не герметичен — применяется только во внутри помещений;
• Максимальное сечение кабеля: 1,0–2,5 мм² — подходят медные однопроволочные или многожильные провода указанного сечения;
• Материал корпуса: АБС-пластик — ударопрочный, термостойкий, не поддерживающий горение;
• Цвет: графит — матовый, невызывающий бликов, сочетается с большинством дизайнов интерьера;
• Тип крепления: в распор и на шурупах — обеспечивает плотную фиксацию в подрозетнике;
• Диапазон рабочих температур: от +1 до +35 °C — не рекомендован для установки в неотапливаемых помещениях, на улице или в сырых зонах;
• Тип серии: рамочная — совместим с декоративными рамками серии «Афина»;
• Защитное покрытие: декоративное — поверхность не требует специального ухода, легко протирается мягкой тканью.

Совместимость и монтаж

Выключатель трехклавишный 10А 220В графит с механизмом, серия Афина — скрытого монтажа. Устанавливается в стандартный подрозетник диаметром 68 мм. Для подключения используются клеммы с зажимами под провода сечением 1,0–2,5 мм². Перед монтажом обязательно отключите питание. Конструкция предусматривает фиксацию двумя шурупами и распорными лапками — после затяжки корпус плотно прилегает к стене. Совместим с любыми рамками серии «Афина». Не совместим с системами Smart Home без внешних модулей управления.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 037/2016 (ограничение использования опасных веществ). Прошло лабораторные испытания на тепловое воздействие, механическую прочность и электробезопасность. Сертифицирован для использования в России и странах ЕАЭС.

Преимущества

• Лаконичный дизайн в стиле «Афина» — гармонично впишется в минимализм, сканди, современный классический интерьер;
• Матовый графитовый цвет — не царапается визуально, маскирует следы от пальцев;
• Простая замена — можно менять без демонтажа всей системы, если поврежден один механизм;
• Широкий выбор элементов серии «Афина» — позволяют создать единый стиль для всех точек управления в помещении;
• Надежный возвратно-нажимной механизм — долгий срок службы при частом использовании.

Ограничения применения

• Не предназначен для влажных помещений — IP20 не защищает от воды, нельзя использовать в ванной комнате, бане, на улице;
• Запрещено подключение нагрузки свыше 10 А на одну клавишу — превышение вызывает перегрев и выход из строя;
• Работает только при температуре выше +1 °C — не подходит для неотапливаемых объектов зимой;
• Подходит только для однофазной сети 220 В — не работает в трехфазных системах или на постоянном токе;
• Не поддерживает димминг — не является регулятором яркости, только вкл./выкл.

Примеры использования

• В спальне: одна клавиша — потолочный свет, вторая — бра слева, третья — бра справа;
• На кухне: первая — основной свет, вторая — подсветка рабочей зоны, третья — холодильник / вытяжка;
• В коридоре: первая — свет в прихожей, вторая — в туалете, третья — в ванной (при условии, что все три точки находятся в сухой зоне);
• В офисе: управление светом в зоне рабочего стола, в зоне встреч и в зоне хранения документов.

Практические советы

• Перед установкой проверьте сечение проводов — используйте только 1,0–2,5 мм². Более толстые провода не войдут в клеммы;
• При монтаже в старые подрозетники — убедитесь, что глубина достаточна для размещения механизма и распорных лапок;
• Выбирайте рамки серии «Афина» того же цвета — они обеспечивают цельный вид, даже если выключатель установлен рядом с розетками;
• Не используйте этот выключатель для управления мощными нагревательными приборами — он не рассчитан на длительную нагрузку выше 2,2 кВт;
• При необходимости замены — достаточно открутить два винта и вынуть устройство из подрозетника, не вскрывая всю стену.
