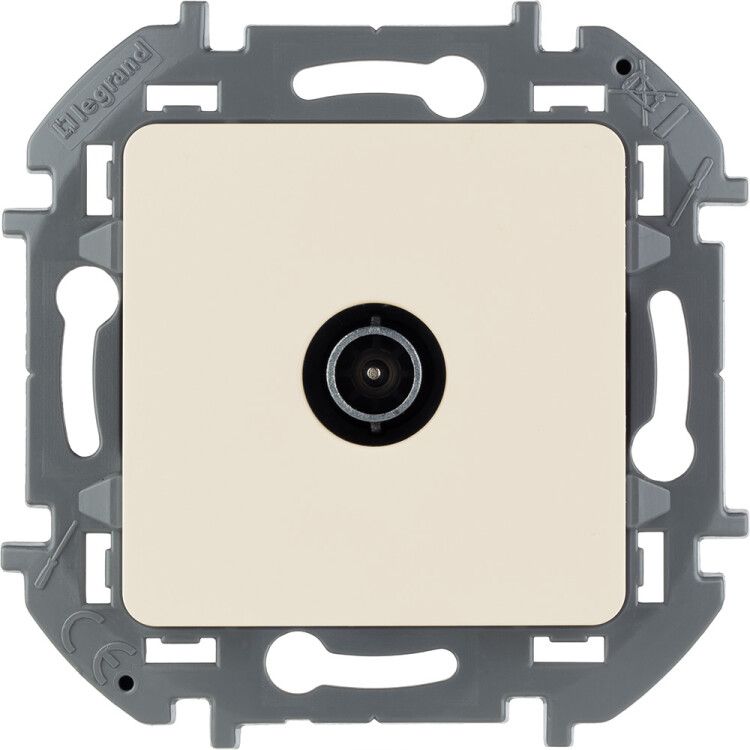

Розетка телевизионная TV Inspiria 2дБ 0-2400мГц с топологией "звезда" механизм сл. кость IEK 673851 Legrand

Розетка телевизионная Legrand Inspiria (артикул 673851) — оконечная розетка с топологией «звезда» для скрытого монтажа, предназначенная для подключения одного телевизора к антенне через коаксиальный кабель. Обеспечивает стабильную передачу сигнала в диапазоне 4–2400 МГц и поддерживает питание активных антенн без дополнительной проводки.

Назначение и область применения

Розетка телевизионная Legrand Inspiria используется для подключения телевизионного оборудования в домашних и офисных системах, где применяется схема «звезда». Каждый телевизор получает сигнал напрямую от центрального источника — это снижает потери и исключает зависимость между устройствами. Подходит для установки в жилых помещениях, многоквартирных домах, отелях и административных зданиях. Также поддерживает работу с активными антеннами благодаря функции обратного питания.

Технические характеристики

• Частотный диапазон: 4–2400 МГц — покрывает все современные ТВ-стандарта, включая DVB-T/T2, SAT, кабельное ТВ и IPTV
• Потери сигнала: 1,5 дБ — минимальные потери обеспечивают высокое качество изображения даже на длинных линиях
• Обратное питание (POWER PASS): до 500 мА — позволяет питать активные антенны и усилители без отдельного блока питания
• Степень защиты: IP20 — защита от прикосновений и крупных частиц, не предназначена для влажных помещений
• Тип крепления: в распор + на шурупы — надежная фиксация в коробке скрытой проводки
• Материал корпуса: термопласт с металлическим экраном — повышает ЭМИ-защиту
• Цвет: бежевый («слоновая кость») — сочетается с большинством интерьерных решений
• Отделка: глянцевая — легко моется, устойчива к загрязнениям
• Состав: безгалогенный пластик — безопасен при возгорании, соответствует требованиям экологии
• Количество выходов: 1 — однопостовое исполнение
• Тип монтажа: внутренний / скрытый — устанавливается в стандартную подрозетник

Совместимость и монтаж

Розетка совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными с импедансом 75 Ом. Для подключения используется безвинтовой коннектор — достаточно вставить кабель до щелчка, что исключает необходимость обжима или пайки. Монтаж выполняется в стандартную подрозетник глубиной 40–45 мм. Наличие двух типов крепления — в распор и на шурупы — позволяет использовать её как в новых, так и в реконструируемых объектах. Легко комбинируется с другими элементами серии INSPIRIA: выключателями, розетками USB, светорегуляторами.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями EN 50083 и ГОСТ Р 51317. Соответствует нормам безопасности для бытовых электронных систем. Металлический экран класса А обеспечивает эффективную фильтрацию внешних электромагнитных помех. Безгалогенная конструкция снижает риск выделения токсичных веществ при перегреве. Не содержит свинца и других опасных материалов согласно RoHS.

Преимущества

• Поддержка POWER PASS — экономия на дополнительном оборудовании для питания антенн
• Высокий уровень экранирования (Class A) — минимизация помех от Wi-Fi, мобильных базовых станций и другой аппаратуры
• Безвинтовой контакт — быстрый и надежный монтаж без инструментов
• Широкий частотный диапазон — гарантия работы с будущими форматами вещания
• Удобный цвет и глянцевая отделка — эстетично вписываются в любой интерьер

Ограничения применения

Не предназначена для открытого монтажа или установки во влажных помещениях (ванная, баня, улица) — степень защиты IP20 недостаточна. Не подходит для подключения нескольких телевизоров на одну точку — требуется использование ответвителей или делителей. Не работает как усилитель сигнала — усиление должно обеспечиваться внешними устройствами. Не рекомендуется применять с кабелями старого образца (RG-59 с малым сечением) — возможны повышенные потери.

Примеры использования

• Подключение телевизора в спальне к центральной антенне на крыше
• Организация телевизионной сети в квартире по схеме «звезда» — каждый комнатный ТВ имеет свою линию от этажного распределителя
• Установка в отеле: один вход на номер, питание активной антенны через розетку
• Интеграция в системы «умный дом» с использованием IP-приставок и цифровых декодеров

Практические советы

• Перед монтажом проверьте целостность коаксиального кабеля — поврежденный экран вызывает помехи даже при идеальной розетке
• При использовании POWER PASS убедитесь, что источник сигнала (антенна, усилитель) поддерживает обратное питание — иначе розетка будет работать как обычный разъём
• Не затягивайте кабель слишком сильно при подключении — это может деформировать контакты внутри
• Если планируете много точек — используйте розетки Legrand Inspiria одной партии: они имеют единый уровень экранирования и цветопередачу
• При замене старой розетки — отключите питание антенного усилителя, чтобы избежать скачков напряжения
