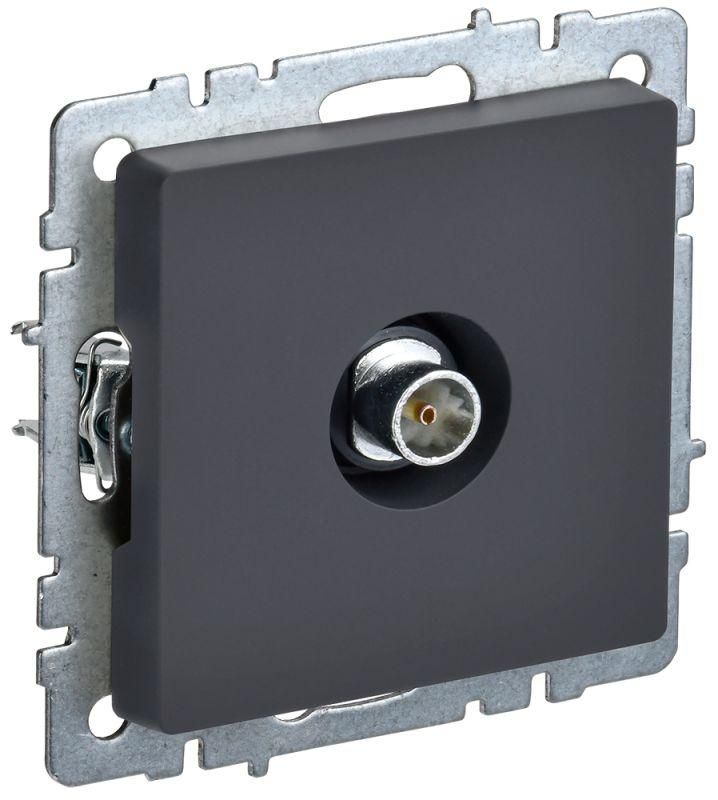

Розетка телевизионная оконечная TV СП Brite РТВ11-0-БрГ механизм графит IEK BR-A10-O-K53

Розетка телевизионная оконечная РТВ11-0-БрГ графит от бренда IEK - это одноканальное устройство для подключения телевизионного оборудования в системах спутникового и антенного вещания. Модель входит в серию BRITE и предназначена для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Розетка телевизионная оконечная РТВ11-0-БрГ графит используется для подключения телевизора, приставки или модема к коаксиальному кабелю TV. Она применяется в системах с распределением сигнала по схеме «звезда» - когда каждый приемник получает сигнал напрямую от центрального узла, без последовательного соединения. Подходит для квартир, домов, гостиниц и офисов, где требуется чистый и стабильный сигнал.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Номинальное напряжение: 220 В - позволяет передавать питание через кабель (например, для активной антенны или усилителя)
• Частотный диапазон: 5–862 Гц - обеспечивает работу с аналоговым, цифровым и HD-сигналом, включая DVB-T/T2 и спутниковое вещание
• Потери в ответвителе: 2 дБ - минимальное затухание сигнала, что сохраняет качество изображения даже на удалённых точках
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для внутренней установки
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: графит - матовый тёмный оттенок, сочетается с другими элементами серии BRITE
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию без потерь качества сигнала
• Климатическое исполнение: У3 - работает при температуре от −10C до +40C и влажности до 90%

Совместимость и монтаж

Розетка РТВ11-0-БрГ графит совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Крепление осуществляется двумя способами: на распорные лапки и на саморезы - это гарантирует прочную фиксацию в стандартной монтажной коробке глубиной 40–50 мм. Устройство имеет механизм с накладкой - после установки накладка плотно прилегает к стене, не выступая и не требуя дополнительной отделки. Для монтажа используйте только кабели с правильно обжатыми F-коннекторами - плохой контакт вызывает помехи.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых электроустановок. Наличие номинального напряжения 220 В означает, что она может передавать питание на активные устройства (усилители, антенны), однако не предназначена для подключения мощных потребителей. Применяется исключительно в сетях с низким уровнем тока - высоковольтные линии запрещены.

Преимущества

• Минимальные потери сигнала (2 дБ) обеспечивают четкое изображение без артефактов
• Совместимость с современными форматами вещания - от аналогового до Full HD
• Единый стиль дизайна с серией BRITE - легко интегрируется в единый интерьер
• Надёжное крепление на распор и шурупы - предотвращает люфт и деформацию при частом подключении/отключении
• Высокая долговечность - срок службы 10 лет без замены

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для многоканальных распределений по типу «шлейфа» - только для схемы «звезда»
• Не содержит фильтров или усилителей - требует наличия внешнего оборудования при слабом сигнале
• Не совместим с Ethernet или HDMI - только RF-сигнал по коаксиальному кабелю

Примеры использования

• Подключение телевизора в комнате квартиры к центральной антенне
• Завершение линии связи в системе спутникового ТВ в загородном доме
• Установка в номере гостиницы для подключения IPTV-приставки
• Финальная точка в сети кабельного телевидения в офисном здании

Практические советы

• Перед монтажом проверьте целостность кабеля - поврежденный экран снижает качество сигнала
• Обязательно используйте качественные F-разъёмы с герметичным уплотнением - они предотвращают окисление контактов
• При установке в новостройке убедитесь, что монтажная коробка имеет достаточную глубину - минимум 40 мм
• Если сигнал слабый, не меняйте розетку - проверьте усилитель, кабель и разводку
• Розетка РТВ11-0-БрГ графит хорошо сочетается с другими изделиями серии BRITE - можно собирать единый блок с розетками 220 В и USB
