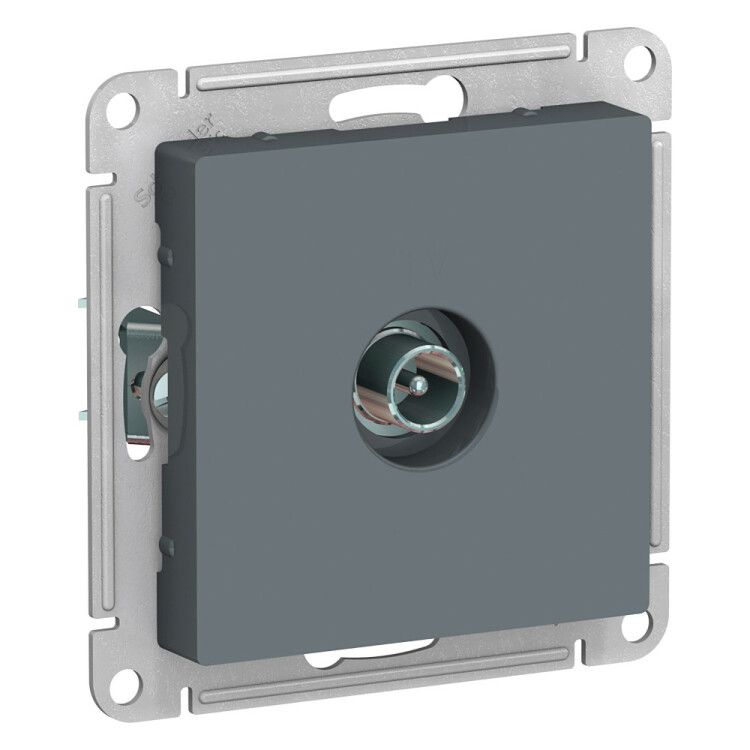

Механизм розетки TV ATLAS DESIGN оконечный 1DB грифель SchE ATN000791 APC

Розетка телевизионная оконечная 1 дБ, механизм, цвет грифель от Systeme Electric (артикул atn000791) - это проходной механизм для скрытой установки, предназначенный для подключения телевизоров к антенным и спутниковым сетям с минимальными потерями сигнала. Продукт серии AtlasDesign совмещает надежную механическую фиксацию и соответствие требованиям жесткой среды эксплуатации.

Назначение и область применения

Розетка телевизионная оконечная 1 дБ, механизм, цвет грифель используется для завершения телевизионной линии передачи сигнала - например, когда сигнал доходит до последней точки подключения. Подходит для подключения телевизоров, приставок, модемов и других устройств, работающих в диапазоне 5–862 МГц. Часто применяется в многоквартирных домах, офисах, отелях и на объектах со сложной системой распределения ТВ-сигнала. Может использоваться как самостоятельный элемент или в составе многофункционального блока.

Технические характеристики

• Тип разъема: TV (F-разъём)
• Количество выходов: 1
• Потери в ответвителе: 1 дБ - минимальные потери сигнала, что важно для сохранения качества изображения
• Частотный диапазон: 5...862 МГц - покрывает все аналоговые, цифровые и спутниковые каналы
• Номинальный ток: 0,35 А - позволяет подключать устройства с питанием через коаксиальный кабель (например, активные делители)
• Тип розетки: Проходная - сигнал проходит через устройство, не прерывается
• Степень защиты: IP20 - защищена от доступа пальцев, но не от воды и пыли; подходит только для внутреннего монтажа
• Материал корпуса: ABS-пластик - прочный, устойчив к царапинам и УФ-излучению
• Цвет: Серый («грифель») - матовая фактура, не бликует, хорошо сочетается с современной отделкой
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Гарантия: 60 месяцев
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка телевизионная оконечная 1 дБ, механизм, цвет грифель совместима с любыми стандартными монтажными коробками глубиной от 40 мм. Крепление осуществляется двумя способами: в распор (за счет усиленных лапок) и на шурупы - обеспечивает плотную фиксацию даже в старых или ослабленных коробках. Монтаж выполняется исключительно при выключенном питании. Для подключения используйте коаксиальный кабель с F-разъемом. Накладка легко снимается для замены или обслуживания. Не требует специальных инструментов - достаточно обычной отвертки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.056 и не содержит галогенов, что снижает риск выделения токсичных веществ при перегреве. IP20 гарантирует безопасность при работе внутри помещений. Номинальный ток 0,35 А достаточен для питания маломощных активных устройств, но не предназначен для подключения мощных нагрузок. Не использовать в условиях повышенной влажности, на улице или в местах с возможностью попадания воды.

Преимущества

• Минимальные потери сигнала (1 дБ) обеспечивают четкое изображение даже при длинных трассах
• Усиленные монтажные лапки предотвращают проворачивание и люфт в коробке
• ABS-пластик устойчив к повреждениям и долговечен при частом использовании
• Серый цвет «грифель» маскирует следы эксплуатации и гармонирует с большинством интерьеров
• Поддержка широкого частотного диапазона - один продукт решает задачи для всех типов ТВ-сетей

Ограничения применения

Розетка телевизионная оконечная 1 дБ, механизм, цвет грифель не предназначена для открытой установки, улицы, ванных комнат и других влажных помещений из-за класса защиты IP20. Не следует использовать как источник питания для устройств с потреблением выше 0,35 А. Не рекомендуется применять в системах с высокими уровнями помех без дополнительной экранировки кабеля. Также не подходит для подключения к радиочастотным системам вне диапазона 5–862 МГц.

Примеры использования

• Завершение линии в квартире: сигнал от этажного щита до телевизора в гостиной
• Подключение Smart-TV в номере отеля
• Установка в офисе рядом с рабочим столом для просмотра новостей
• Интеграция в систему «умного дома» с поддержкой TDT/ATV/DVB-S

Практические советы

• Перед монтажом проверьте целостность коаксиального кабеля - плохой контакт вызовет больше потерь, чем сама розетка
• При установке в стену убедитесь, что глубина монтажной коробки минимум 40 мм - иначе лапки не смогут полностью зафиксироваться
• Не затягивайте шурупы слишком сильно - пластик может деформироваться
• Если планируете комбинировать несколько розеток в одном блоке - выбирайте модели одной серии (AtlasDesign) для единообразия и совместимости
• Для максимальной эффективности используйте розетку только в качестве оконечного элемента - не вставляйте её между другими ответвителями
