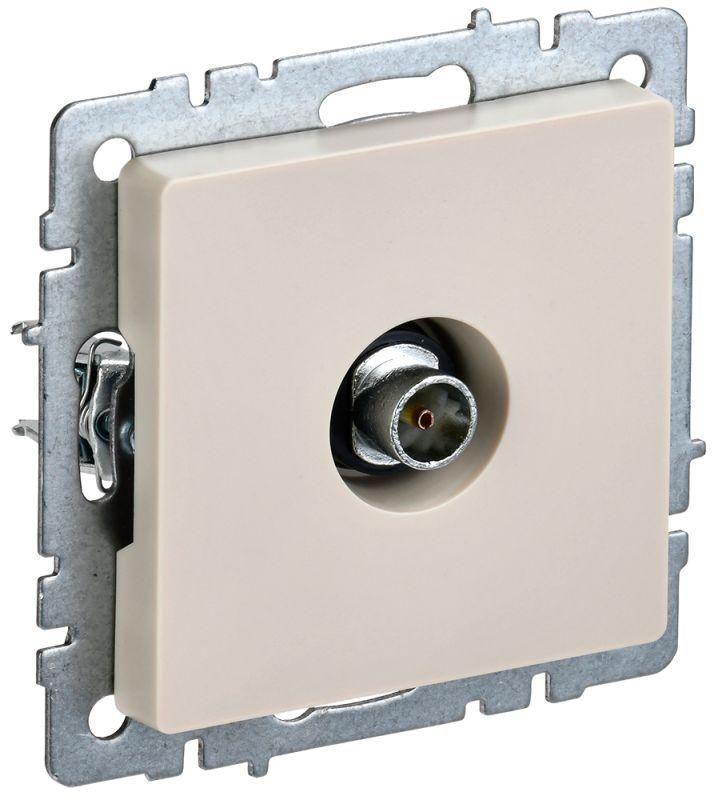

Розетка телевизионная оконечная TV СП Brite РТВ11-0-БрКр механизм беж. IEK BR-A10-O-K10

Розетка телевизионная оконечная РТВ11-0-БрКр бежевая - это одноканальное устройство для подключения телевизионного оборудования в домашней или офисной сети, выполненное в рамках серии BRITE от IEK. Устройство обеспечивает стабильную передачу сигнала с минимальными потерями и совместимо со стандартными коаксиальными кабелями.

Назначение и область применения

Розетка телевизионная оконечная РТВ11-0-БрКр бежевая предназначена для подключения одного телевизора, приставки или модема к антенной или спутниковой системе. Подходит для установки в квартирах, частных домах, гостиницах и офисах. Используется в сетях с распределением сигнала по схеме «звезда» - когда каждый приемник подключается напрямую к центральному узлу, без последовательных ответвлений.

Технические характеристики

• Тип разъема: TV (F-разъём, стандарта IEC 169-2)
• Частотный диапазон: 5–862 МГц - поддерживает аналоговое, цифровое ТВ, DVB-T/T2, кабельное вещание и даже некоторые сигналы DOCSIS для интернета по коаксиалу
• Потери в ответвителе: 2 дБ - низкий уровень затухания сигнала, что важно для сохранения качества изображения на больших расстояниях
• Количество выходов: 1 - однопостовая оконечная розетка, не является ответвителем
• Степень защиты: IP20 - защищает от контакта с пальцами и крупным мусором, но не от воды и пыли; подходит только для внутреннего монтажа
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и выгоранию
• Цвет: бежевый - сочетается с большинством интерьеров, особенно в рамках серии BRITE
• Срок службы: до 10 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У3 - рассчитана на работу в помещениях с нормальной влажностью и температурой от −10C до +40C

Совместимость и монтаж

Розетка РТВ11-0-БрКр бежевая совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогами с F-разъёмом. Для подключения используется стандартный винтовой контакт внутри механизма - достаточно вставить провод и закрутить фиксирующий винт.

Монтаж выполняется внутренним способом: розетка устанавливается в стандартную круглую или прямоугольную подрозетник глубиной не менее 40 мм. Крепление осуществляется двумя способами - на распорные лапки (при плотном прилегании к стене) и/или на саморезы через боковые отверстия. Накладка легко снимается для замены или обслуживания.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 50571 и имеет сертификацию на безопасность электромагнитной совместимости. Применяемые материалы не поддерживают горение и не выделяют токсичных веществ при перегреве. IP20 исключает использование в сырых помещениях (ванная, баня, улица).

Преимущества

• Высокая точность изготовления - гарантирует надёжный контакт и минимизирует помехи
• Совместимость с серией BRITE от IEK - позволяет использовать одинаковый стиль оформления с другими розетками и выключателями
• Низкая потеря сигнала (2 дБ) - снижает необходимость в усилителях на коротких участках сети
• Простота монтажа - механизм не требует специальных инструментов

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги
• Не работает как делитель сигнала - нельзя подключать несколько устройств к одной розетке
• Не рекомендовано применение в местах с постоянными вибрациями (например, рядом с насосами или вентиляторами)
• Подходит только для слаботочных телевизионных систем - не для питания!

Примеры использования

• Подключение телевизора в гостиной к кабельному оператору
• Завершение линии в спальне после прохода кабеля от центрального щита
• Установка в комнате отеля для подключения IPTV-приставки
• Финальная точка в домашней сети DVB-T2

Практические советы

• Перед монтажом проверьте целостность кабеля - трещины или плохой контакт в F-разъёме вызывают хуже качество картинки, чем сама розетка
• При использовании длинных кабелей (>30 м) убедитесь, что входной сигнал достаточен - потери в 2 дБ суммируются с потерями в кабеле
• Выбирайте розетку с учётом цвета интерьера - бежевый вариант хорошо маскируется под обои и декор
• Не используйте адаптеры и переходники между розеткой и кабелем - они увеличивают потери и риск помех
• При замене старой розетки - отключите питание всей системы, если есть активные усилители или распределители
