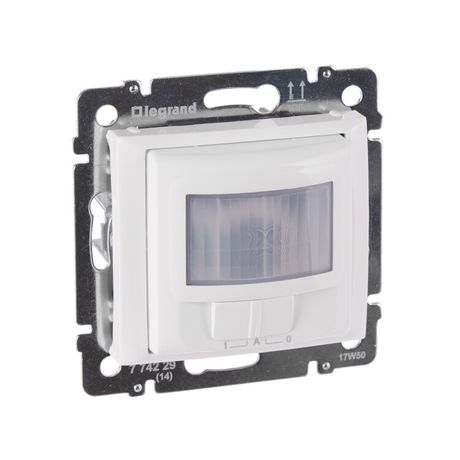

Датчик движения с возможностью ручного управления пассивный инфракрасный без нейтралибелый VALENA - 774229 Legrand

Датчик движения Valena 774229 — двухпроводный PIR-выключатель без нейтрали, предназначенный для автоматического включения света при движении в помещении. Устройство совмещает функции датчика и выключателя, работает от сети 230 В и подходит для замены обычных выключателей без прокладки нулевого провода. Благодаря ручному управлению и защите IP41, его можно устанавливать в жилых и офисных помещениях.

Назначение и область применения

Датчик движения Valena 774229 используется для автоматического включения и выключения освещения в местах с временным пребыванием людей: коридорах, лестницах, тамбурах, санузлах, кладовых и подъездах. Он реагирует на тепло излучаемое человеком, включая свет при появлении движения и отключая через 10 секунд после прекращения активности. Работает только при уровне освещённости ниже порогового значения — до 1275 люкс, что предотвращает включение днём.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Максимальная коммутационная мощность: 250 Вт
• Номинальный ток: 10 А
• Тип датчика: пассивный инфракрасный (PIR)
• Угол обнаружения: 120°
• Дальность действия: до 6 метров
• Задержка отключения: 10 секунд
• Порог срабатывания по освещённости: 5–1275 лк
• Температурный диапазон: –5…+45 °C
• Степень защиты: IP41 — против капель воды и твердых частиц >1 мм
• Максимальное сечение кабеля: 2,5 мм²
• Материал корпуса: пластик, глянцевая лакированная отделка
• Цвет: белый
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата
• Габариты: Ø 34 мм
• Ударопрочность: IK04 — устойчив к слабым механическим воздействиям
• Частота: 47–63 Гц
• Поддерживает емкостную нагрузку: да
• Не содержит галогенов: да

Совместимость и монтаж

Valena 774229 — двухпроводный датчик, не требует подключения нейтрального провода. Подключается вместо обычного одноклавишного выключателя: фаза L на вход, фаза L на выход к светильнику. Монтаж — скрытый, в стандартную круглую подрозетник. Установка рекомендована на высоте 1,2 м от пола. Наклон регулировать нельзя — устройство имеет фиксированный угол обзора. Примечание: не подходит для установки над источниками тепла (батареи, нагреватели) и в местах с сильными воздушными потоками.

Безопасность и стандарты

Датчик соответствует требованиям IEC 60669-1 и ТР ТС 004/2011. Защита IP41 обеспечивает безопасность при случайном попадании капель воды — подходит для сухих и влажных помещений, кроме ванных комнат и бассейнов. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании. Класс ударопрочности IK04 позволяет использовать в общественных зонах с умеренной нагрузкой.

Преимущества

• Не требует нейтрали — идеально для модернизации старых проводок без прокладки нового кабеля
• Функция принудительного отключения — позволяет полностью отключить свет даже при наличии движения
• Ступенчатый мониторинг — исключает ложные срабатывания от мелких животных или колебаний температуры
• Глянцевая поверхность легко моется, не царапается
• Совместим с энергосберегающими лампами, светодиодами и другими типами нагрузок

Ограничения применения

• Не предназначен для открытых площадок — IP41 не защищает от прямого дождя и пыли
• Не работает при температуре ниже –5 °C — не подходит для неотапливаемых чердаков и ангаров зимой
• Нет возможности регулировать угол наклона — требуется точная ориентация при установке
• Максимальная мощность 250 Вт — не подходит для больших светильников или групповых систем освещения выше этого значения
• Не подходит для помещений с постоянным движением (например, торговые залы) — будет постоянно включен

Примеры использования

• Освещение в коридоре многоквартирного дома — включается при подходе, выключается через 10 сек после ухода
• Санузел в офисе — экономит электроэнергию, не требует ручного включения
• Кладовая или шкаф в квартире — свет включается при открывании двери и отключается, когда человек ушёл
• Лестничная клетка — особенно эффективен в домах без автономного освещения

Практические советы

• Перед установкой проверьте суммарную мощность всех подключённых ламп — она не должна превышать 250 Вт
• Избегайте установки рядом с окнами, где меняется уровень естественного света — может вызывать ложные срабатывания
• При использовании LED-ламп с драйверами — убедитесь, что они поддерживают работу с датчиками без нейтрали
• Если свет не включается — проверьте, достаточно ли затемнено помещение (порог 1275 лк — эквивалент яркому пасмурному дню)
• Для тестирования работы используйте медленное движение на расстоянии 3–5 м — быстрый проход может не зарегистрироваться
• При замене старого выключателя — отключите питание перед работой, даже если датчик не требует нейтрали
