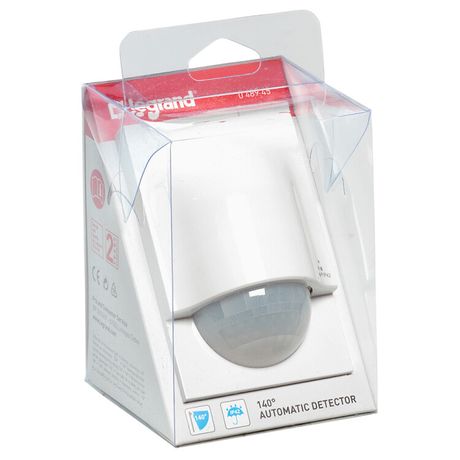

Датчик движения Lighting Management. PIR настенный 140град, блистер | 048945 Legrand

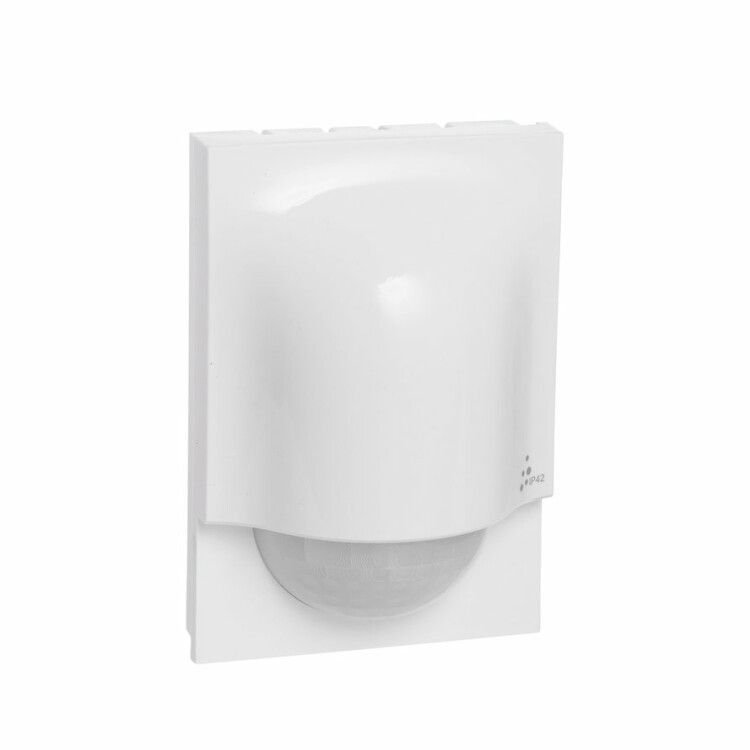

Датчик движения PIR настенный 140 градусов блистер от Legrand (артикул 048945) предназначен для автоматического включения света при обнаружении движения в помещениях. Он сочетает надежную работу с простотой монтажа и подходит для бытовых и общественных объектов.

Назначение и область применения

Датчик движения PIR настенный 140 градусов блистер используется для автоматизации освещения в жилых и общественных зданиях. Он активирует свет при появлении человека в зоне действия и выключает его после окончания движения. Подходит для коридоров, санузлов, лестничных клеток, офисных помещений, складских ангаров и других зон с периодическим присутствием людей.

Технические характеристики

• Тип датчика: PIR (инфракрасный, обнаружение теплового излучения)
• Напряжение питания: 230 В переменного тока, частота 50 Гц
• Угол обнаружения: 140°
• Дальность обнаружения: до 8 метров
• Зона детектирования: прямоугольная, 8×4 м при оптимальной высоте установки 2,5 м
• Макс. коммутационная мощность: 1000 Вт (до 250 Вт для светодиодных нагрузок)
• Макс. пусковой ток: 2 А
• Степень защиты: IP42 - защищён от капель воды и предметов более 1 мм
• Рабочая температура: от -5 C до +35 C
• Время задержки выключения: 5–10 секунд (регулируемое)
• Порог освещённости: 10–1275 люкс (можно настроить, чтобы датчик работал только при недостаточном естественном свете)
• Материал корпуса: пластик, глянцевая отделка, цвет 9006 (белый)
• Ударопрочность: IK04 - умеренная стойкость к механическим воздействиям
• Функция диммирования: да - совместим с диммируемыми источниками света
• Защита от подкрадывания: да - предотвращает ложное отключение при медленном движении
• Ступенчатый мониторинг: да - датчик проверяет наличие человека несколько раз перед выключением
• Дистанционное управление: да - можно использовать в системах с внешними контроллерами
• Не содержит галогенов - экологически безопасный материал

Совместимость и монтаж

Датчик движения PIR настенный 140 градусов блистер имеет накладной монтаж - не требует углубления в стену. Установка выполняется на стену с помощью крепёжных элементов, входящих в комплект. Подключение трёхпроводное: фаза, нейтраль, выход на нагрузку. Это позволяет подключать как обычные лампы, так и современные LED-светильники. Для работы с LED-светом максимальная допустимая мощность снижается до 250 Вт. Датчик совместим с несколькими единицами, подключенными параллельно - удобно для длинных коридоров или больших помещений. Нулевой глубины монтажа означает, что он не выступает за плоскость стены, сохраняя эстетичный вид.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для внутреннего использования. Защита IP42 исключает попадание крупных капель воды и препятствует доступу пальцев к токоведущим частям. Класс ударопрочности IK04 гарантирует устойчивость к случайным ударам. Материал корпуса не содержит галогенов - при возгорании не выделяет токсичных веществ. Работа при температуре до -5 C позволяет применять устройство в неотапливаемых помещениях, таких как чердачные этажи или подъезды.

Преимущества

• Широкий угол обнаружения 140° обеспечивает покрытие большей площади без необходимости установки нескольких датчиков
• Регулировка чувствительности по освещённости и времени задержки повышают энергоэффективность
• Функция диммирования расширяет возможности управления освещением
• Защита от подкрадывания исключает преждевременное отключение света при медленном перемещении
• Простота монтажа и совместимость с существующей проводкой снижают затраты на установку
• Поддержка параллельного подключения нескольких датчиков - решение для сложных планировок

Ограничения применения

• Не предназначен для наружной установки - IP42 не защищает от дождя, снега или прямого контакта с водой
• Рабочая температура ниже -5 C запрещена - не подходит для холодных неотапливаемых зон зимой
• Максимальная мощность для LED-ламп ограничена 250 Вт - при использовании массивных LED-систем требуется проверка совместимости
• Не поддерживает беспроводную связь самостоятельно - функция “беспроводной передачи” означает возможность интеграции в системы с внешним радиомодулем, но сам датчик не имеет встроенного Wi-Fi или Zigbee
• Не рекомендован для установки рядом с источниками тепла (печи, батареи) - возможны ложные срабатывания

Примеры использования

• Коридор в многоквартирном доме - один датчик покрывает всю длину при высоте 2,5 м
• Общественный туалет - свет включается при входе, выключается через 10 секунд после выхода
• Архив или кладовая - датчик работает только при недостатке света, экономя энергию
• Производственный цех с проходами - несколько датчиков подключаются параллельно для контроля всей зоны
• Лестница в подвале - использование при температуре до -5 C возможно, если помещение не замерзает

Практические советы

• Устанавливайте датчик на высоте 2,5 м - именно при этом значении достигается заявленная зона 8×4 м
• Настройте порог освещённости так, чтобы датчик не срабатывал днём при наличии естественного света
• Проверьте суммарную мощность всех подключённых ламп - не превышайте 1000 Вт для галогенок и 250 Вт для LED
• Избегайте направления датчика на окна, радиаторы или вентиляторы - это вызывает ложные срабатывания
• При подключении нескольких датчиков используйте одну общую фазу и нейтраль - все устройства должны быть на одном контуре
• При первом включении дождитесь завершения начальной калибровки - она занимает около 30 секунд
