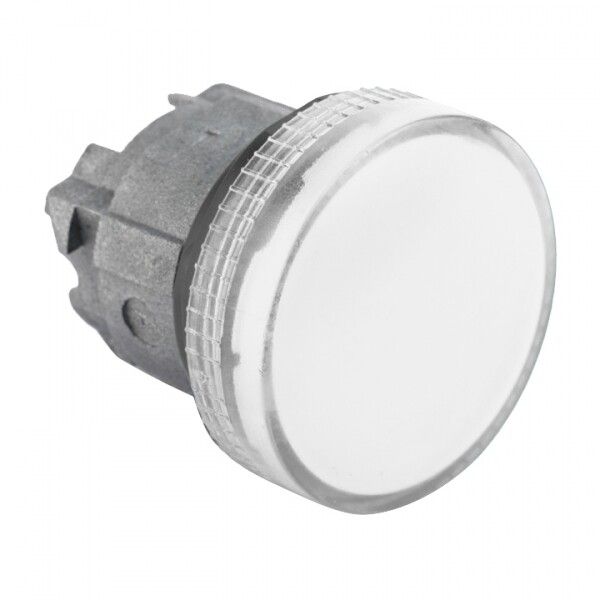

Линза для лампы XB4 PROxima, 22 мм, белая EKF XB4BV6-W

Линза для лампы белая XB4 PROxima - комплектующий элемент для сборных кнопок и переключателей серии EKF PROxima, предназначенная для визуального указания состояния оборудования. Применяется в системах управления промышленным оборудованием, где требуется четкая видимость сигнала при работе под напряжением до 660 В переменного и 400 В постоянного тока.

Назначение и область применения

Линза для лампы белая XB4 PROxima используется в составе кнопочных постов, пультов управления и распределительных устройств. Она надевается на световой индикатор внутри корпуса кнопки или переключателя серии XB4, обеспечивая равномерное рассеивание света. Благодаря белому цвету и высокой форме линзы, сигнал хорошо заметен даже при ярком освещении рабочей зоны. Подходит для установки в станках, конвейерах, АВР, системах автоматизации и других объектах промышленной автоматики.

Технические характеристики

• Диаметр: 30 мм - соответствует стандартному посадочному месту в корпусах кнопок серии XB4;
• Тип изделия: Линза - оптический элемент для рассеивания света от внутренней лампы;
• Цвет линзы: Белый - обеспечивает мягкое, равномерное свечение без бликов;
• Форма линзы: Круглая - совместима со всеми круглыми индикаторными модулями серии XB4;
• Конструктивное исполнение: Высокий профиль - увеличивает угол обзора и улучшает видимость сбоку;
• Максимальное напряжение: до 660 В AC / 400 В DC - совместима с силовыми цепями промышленного оборудования.

Совместимость и монтаж

Линза для лампы белая XB4 PROxima совместима исключительно с кнопками и переключателями серии EKF PROxima с диаметром 22 мм. Устанавливается путём защёлкивания на фланец светового индикатора внутри корпуса - никаких инструментов не требует. Для замены достаточно открыть крышку кнопочного поста и аккуратно снять старую линзу, затем надеть новую. Не совместима с другими сериями (например, XB2, XBO) из-за различий в посадочном механизме.

Преимущества

• Увеличенная высота линзы повышает углы обзора - сигнал виден с любого положенияOperator’а;
• Белый цвет снижает эффект “тёмного пятна” при свечении - свет равномерный, без теней;
• Изготовлена из прочного термостойкого пластика - выдерживает длительную работу при нагреве;
• Запчасть стандартизирована - легко заменить при выходе из строя без изменения всей кнопки.

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - не имеет взрывозащиты;
• Не рекомендуется использовать вне закрытых корпусов - не имеет защиты по IP;
• Подходит только для ламп с диаметром 22 мм - не работает с LED-индикаторами другого форм-фактора;
• Не является самостоятельным изделием - требует наличия базового модуля кнопки или переключателя XB4.

Примеры использования

• Кнопка “Старт” на пульте управления насосной станцией - белая линза показывает активное состояние;
• Индикация “Готово” на станции автоматического включения резерва (АВР);
• Сигнал “Ошибка” в щите управления конвейерной линией;
• Встроенные индикаторы в шкафах вводно-распределительных устройств (ВРУ).

Практические советы

• Перед заменой линзы всегда отключайте питание - даже при малом напряжении есть риск поражения током;
• Проверьте, что линза плотно защёлкнута - слабое крепление вызывает мерцание или выпадение;
• Если нужна другая цветовая индикация - используйте аналогичные линзы в красном, зелёном или жёлтом цвете из той же серии;
• При монтаже в условиях повышенной запылённости - регулярно проверяйте линзу на наличие налёта, который может затушить свет;
• Артикул xb4bv6-w - единственный подходящий для этой модели. Не путайте с xb4bv6-r (красная) или xb4bv6-g (зелёная).
