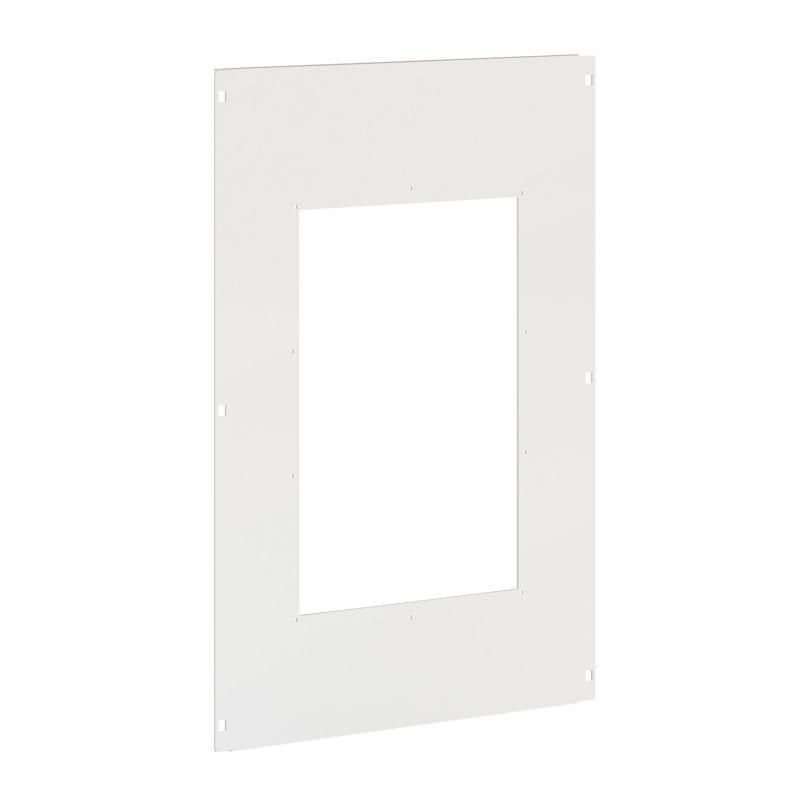

Лицевая панель для DMX3 T1 3П/4П фиксированного/выкатного шкафа шириной 24 модулей - 339163 Legrand

Панель лицевая для шкафа DMX3 T1 3П/4П фиксированного/выкатного 24 модулей от Legrand Euro - элемент сборки распределительных шкафов, обеспечивающий защиту и эстетичный внешний вид для устройств на 24 модуля. Артикул 339163 совместим с серийной линейкой XL3 S и предназначена для установки в промышленных и коммерческих системах управления.

Назначение и область применения

Панель лицевая для шкафа DMX3 T1 используется для закрытия передней части шкафа, где установлены автоматические выключатели, контакторы, реле и другие устройства формата 18 мм. Подходит для шкафов с фиксированными или выкатными направляющими. Применяется в системах автоматизации, на производстве, в энергообъектах, вентиляционных узлах и других местах, где требуется надежная защита внутреннего оборудования от внешних воздействий.

Технические характеристики

• Габаритная ширина: 500 мм - обеспечивает размещение до 24 стандартных модулей шириной 18 мм;
• Материал: сталь - высокая механическая прочность и долговечность;
• Покрытие: порошковая окраска - устойчивость к царапинам, коррозии и химическим веществам;
• Цвет: белый - соответствует стандартному цветовому решению для промышленных шкафов;
• Тип изделия: панель лицевая для шкафа DMX3 T1 3П/4П - совместима с направляющими типа 3П (фиксированные) и 4П (выкатные).

Совместимость и монтаж

Панель лицевая для шкафа DMX3 T1 3П/4П фиксированного/выкатного 24 модулей (артикул 339163) рассчитана исключительно на использование с корпусами серии XL3 S. Установка происходит через предварительно подготовленные отверстия и крепления на раме шкафа. Для правильной сборки необходимо соблюдать соответствие типов направляющих: 3П - для фиксированной установки, 4П - для выдвижных ящиков. Не совместима с другими сериями Legrand или сторонними шкафами без адаптеров.

Безопасность и стандарты

Изделие изготовлено из стали с порошковым покрытием, что соответствует требованиям безопасности для электрооборудования в условиях повышенной запыленности и влажности. Соответствует общепринятым нормам EN 62208 для металлических шкафов. Отсутствуют специальные классы защиты IP - панель не является герметичным элементом, её применение требует наличия основного корпуса шкафа с необходимой степенью защиты.

Преимущества

• Высокая жесткость стальной конструкции снижает риск деформации при нагрузках;
• Равномерное порошковое покрытие обеспечивает длительную сохранность внешнего вида даже при частых протираниях;
• Чётко заданные габариты позволяют точно планировать компоновку внутри шкафа;
• Белый цвет улучшает визуальный контроль за состоянием оборудования и освещённость внутри шкафа при наличии подсветки.

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от воды и прямого UV-воздействия;
• Не работает как самостоятельный корпус - обязательно нужен базовый шкаф серии XL3 S;
• Подходит только для модулей шириной 18 мм; не поддерживает крупногабаритные устройства (например, частотники или большие PLC);
• Не имеет встроенных заземляющих контактных площадок - заземление выполняется через раму шкафа.

Примеры использования

• Шкаф управления насосной станцией с 24 автоматическими выключателями;
• Распределительный щит на конвейере с реле времени и терморегуляторами;
• Щит автоматизации HVAC-системы с контроллерами и таймерами;
• Управляемые пункты питания на заводе с использованием выкатных ящиков для удобства обслуживания.

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа соответствовала типу направляющей (3П или 4П) - это влияет на открываемость панели;
• При сверлении отверстий под кабельные вводы используйте только подходящие метчики - повреждение покрытия может вызвать коррозию;
• Для удобства обслуживания выбирайте вариант с выкатными направляющими (4П), особенно если шкаф расположен в труднодоступном месте;
• Артикул 339163 - единственный вариант панели для этой модели с шириной 500 мм; аналоги от других производителей не гарантируют точное совпадение креплений.
