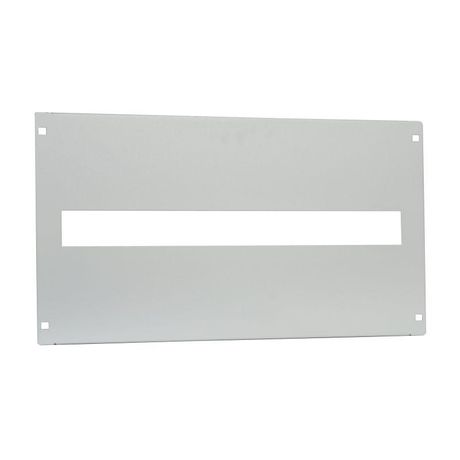

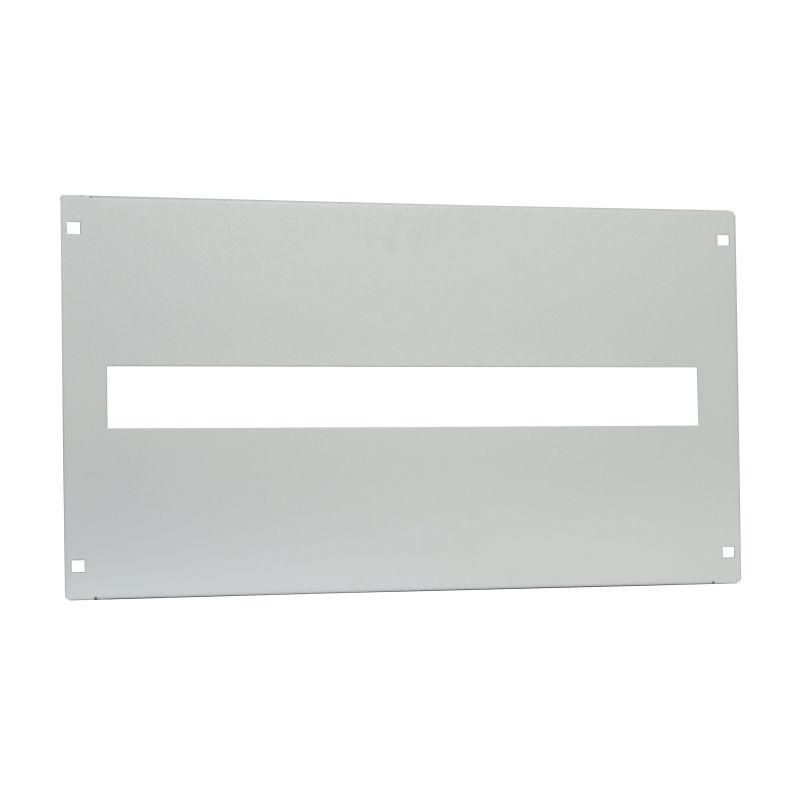

Лицевая панель для модульных аппаратов шкафа шириной 24 модулей 400мм - 338282 Legrand

Панель лицевая для модульных аппаратов шкафа шириной 24 модулей 400 мм от Legrand Euro (артикул 338282) предназначена для защиты и эстетичного оформления передней части распределительного шкафа с компактной установкой устройств на 24 модуля. Изготовлена из стали с порошковым покрытием, обеспечивает надежную фиксацию и совместима с сериями XL3 S.

Назначение и область применения

Панель лицевая для модульных аппаратов шкафа шириной 24 модулей 400 мм используется для закрытия передней стороны электрического шкафа, где установлены автоматические выключатели, контакторы, реле и другие устройства формата 17,5 мм на модуль. Подходит для промышленных, коммерческих и жилых объектов, где требуется стандартизированная сборка щитов. Применяется в системах управления, автоматизации, распределении электроэнергии.

Технические характеристики

• Габаритная ширина: 600 мм - соответствует внешнему габариту шкафа для 24 модулей (по 17,5 мм каждый + зазоры);
• Тип изделия: панель лицевая - не является корпусом, служит декоративной и защитной крышкой;
• Материал: сталь - прочный, устойчивый к деформациям материал;
• Покрытие: порошковая окраска - антикоррозийное, механически стойкое, не требует регулярного обслуживания;
• Цвет: белый - обеспечивает высокую видимость маркировок, сочетается с большинством интерьеров и стандартными цветами оборудования;
• Совместима с сериями: Legrand XL3 S - оптимально подбирается по форме и местам крепления.

Совместимость и монтаж

Панель лицевая для модульных аппаратов шкафа шириной 24 модулей 400 мм монтируется на раму шкафа типа XL3 S через предварительно подготовленные точки крепления. Установка осуществляется с помощью саморезов или болтов (не входят в комплект). Габарит 600 мм позволяет точно совпадать с внутренним расположением 24 модулей. Перед монтажом проверьте соответствие толщины стенок шкафа и типу профиля - панель рассчитана на стандартные рамы Legrand XL3 S.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических шкафов, однако само по себе не обеспечивает степень защиты IP. Для достижения нужной степени герметичности необходимо использовать уплотнители и крышки, совместимые с сериями Legrand XL3 S. Материал не горюч, не выделяет токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Высокая механическая прочность благодаря стальной основе;
• Устойчивость к царапинам и химическому воздействию за счет порошкового покрытия;
• Чистый белый цвет улучшает восприятие маркировок и снижает зрительную нагрузку;
• Точное соответствие габаритам 24-модульных шкафов - минимизирует зазоры и перекосы;
• Совместимость с экосистемой Legrand XL3 S - гарантирует точную посадку и долговечность сборки.

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли без дополнительных элементов;
• Не заменяет основной корпус шкафа - должна использоваться только как лицевая панель на уже собранный каркас;
• Подходит исключительно для шкафов с конструкцией XL3 S - несовместима с другими сериями или самодельными рамами;
• Не рекомендуется для сред с агрессивными химикатами или постоянным воздействием растворителей - даже порошковое покрытие имеет ограниченную химическую стойкость.

Примеры использования

• Щиты управления насосными станциями в водоснабжении;
• Распределительные шкафы на производственных линиях с 24 автоматами;
• Шкафы освещения и системы БАС в офисных зданиях;
• Электрошкафы в системах теплоснабжения и вентиляции.

Практические советы

• Перед заказом убедитесь, что ваш шкаф имеет именно раму XL3 S - панель не подойдет для других типов;
• При монтаже используйте уровень - перекос панели затруднит установку дверей и доступ к аппаратам;
• Если планируете частую работу внутри шкафа, выбирайте модели с возможностью быстрого демонтажа - панель легко снимается при необходимости;
• Для повышения защиты добавьте уплотнительную ленту между панелью и рамой - особенно в помещениях с повышенной влажностью;
• Не применяйте абразивные средства для очистки - достаточно мягкой тряпки и воды с нейтральным моющим средством.
