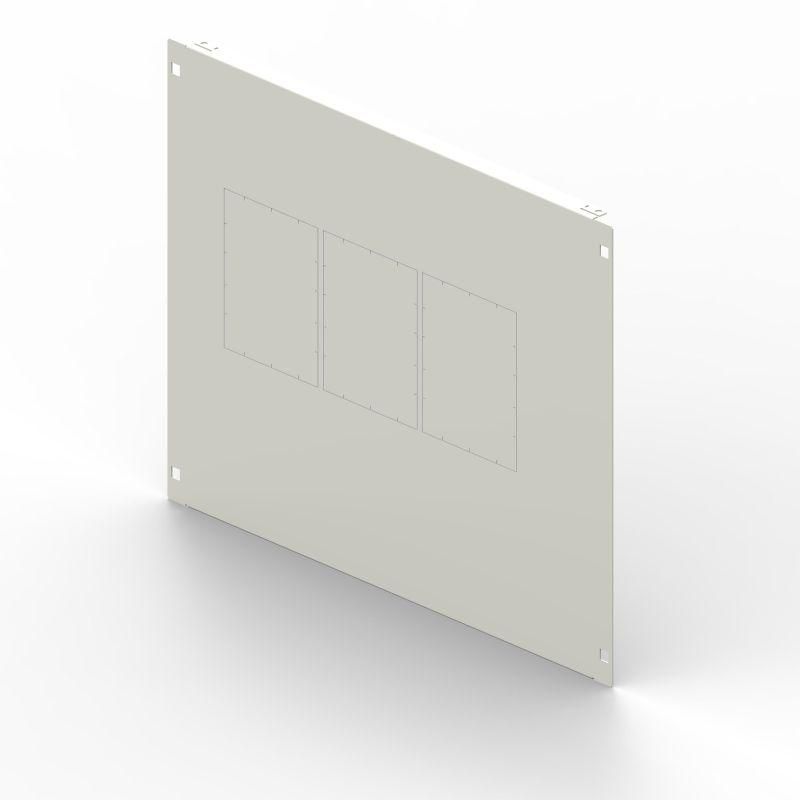

Пластрон вертикальный DPX3 630 4P 24M Leg 338774 Legrand

Пластрон вертикальный DPX3 630 4P 24M от Legrand - это металлический корпус для установки распределительного оборудования внутри электрических щитов. Он предназначен для компактной и защищённой сборки автоматических выключателей, УЗО и других устройств в промышленных и коммерческих объектах. Артикул 338774 соответствует серии XL3 S.

Назначение и область применения

Пластрон вертикальный DPX3 630 4P 24M используется для фиксации модульных аппаратов в электрических щитках. Подходит для монтажа в помещениях с умеренной влажностью и контролируемой средой - например, в цехах, офисах, на трансформаторных подстанциях. Его вертикальная ориентация позволяет эффективно использовать высоту щита, особенно когда требуется размещение большого числа модулей.

Технические характеристики

• Габаритная ширина: 600 мм - обеспечивает место для установки до 24 модулей шириной 17,5 мм каждый;
• Тип изделия: пластрон для щитков - жесткая рама без крышки, служит основой для крепления DIN-рейки и оборудования;
• Материал: сталь - прочная и долговечная основа, устойчивая к механическим нагрузкам;
• Покрытие: порошковая окраска - антикоррозийное, износостойкое, не требует дополнительного обслуживания;
• Цвет: белый - сочетается с другими элементами серии XL3 S, повышает видимость надписей и маркировок;
• Совместим с DIN-рейкой типа TS35/7,5 и TS35/15 - стандартная система крепления для модульных устройств.

Совместимость и монтаж

Пластрон DPX3 630 4P 24M совместим со всеми стандартными DIN-рейками и оборудованием серии Legrand XL3 S. Для монтажа он крепится к стенке щита с помощью болтов или саморезов через предварительно подготовленные отверстия. Рекомендуется проверить соответствие глубины щита - пластрон не выступает за его границы. Крепление осуществляется с тыльной стороны, что исключает необходимость доступа спереди после установки.

Преимущества

• Высокая механическая прочность благодаря стальной основе - выдерживает вибрацию и ударные нагрузки;
• Равномерное порошковое покрытие снижает риск коррозии даже при частых перепадах температур;
• Чётко заданная ширина 600 мм упрощает планирование компоновки щита и стандартизирует сборку;
• Белый цвет улучшает контрастность маркировок и упрощает диагностику;
• Интеграция в серию XL3 S гарантирует совместимость с другими элементами системы - крышками, направляющими, креплениями.

Ограничения применения

• Не предназначена для открытого монтажа на улице - отсутствует степень защиты IP;
• Не рекомендуется для помещений с повышенной химической агрессивностью (например, химпроизводства) - порошковое покрытие не устойчиво к растворителям и кислотам;
• Не является герметичным корпусом - внутреннее оборудование должно иметь собственную защиту от пыли и влаги;
• Подходит только для вертикальной установки; горизонтальное расположение невозможно из-за конструктивных особенностей.

Примеры использования

• Установка в распределительном щите промышленного станка для управления питанием двигателя и системой аварийного отключения;
• Формирование секции автоматического ввода резерва (АВР) в административном здании;
• Компоновка группы УЗО и дифференциальных автоматов в щите этажного распределения;
• Сборка силовой части в системах освещения крупных торговых центров.

Практические советы

• Перед монтажом проверьте, чтобы глубина щита была минимум на 20–30 мм больше глубины установленного оборудования - это обеспечит свободный доступ к клеммам;
• Используйте только DIN-рейки того же производителя или совместимые модели - несоответствие шага крепления может вызвать перекос;
• При использовании нескольких пластронов в одном щите сохраняйте равномерный интервал между ними для лучшей вентиляции;
• Не затягивайте крепёж слишком сильно - это может деформировать стальную раму и нарушить геометрию посадочных мест;
• Пластрон DPX3 630 4P 24M от Legrand можно комбинировать с крышками серии XL3 S для создания закрытых решений - если нужна дополнительная защита.
