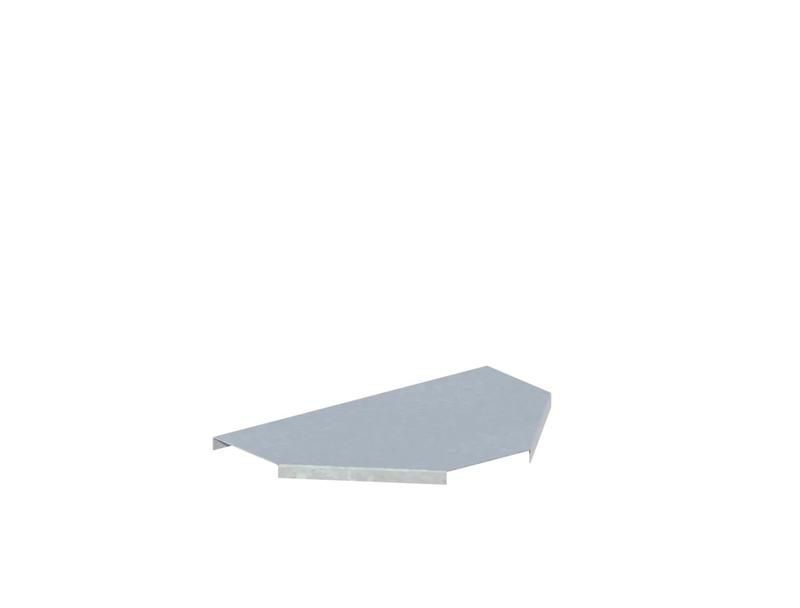

Крышка лотка монтажного углового тройникового горизонтального ЛРТГ.100.10.353.0,7.2 - Н0122470112 СОЭМИ

Крышка для ответвления Т-образного лотка монтажного углового горизонтального 100 мм сталь 0,7 мм оцинкованная методом Сендзимира ЛМсК-Т защищает кабели в местах ответвлений, обеспечивая надёжную герметичность и удобный доступ при обслуживании. Артикул ЛРТГ.100.10.353.0,7.2 соответствует требованиям ТУ 3449-010-05774835-2005 и предназначена для использования с лотками бренда СОЭМИ.

Назначение и область применения

Крышка для ответвления Т-образного лотка ЛМсК-Т используется для закрывания верхней части углового ответвления в системе кабельных лотков. Она защищает провода и кабели от механических повреждений, пыли, влаги и посторонних предметов. Применяется там, где требуется изменить направление трассы - например, в углах распределительных щитов, на участках с пересечением коммуникаций, в промышленных помещениях, на производствах, в офисных зонах с подвесной потолочной разводкой.

Технические характеристики

• Тип изделия: крышка для тройникового (Т-образного) лотка
• Исполнение: угловое, горизонтальное
• Ширина лотка: 100 мм
• Толщина материала: 0,7 мм
• Длина крышки: 353 мм
• Высота бортика: 10 мм
• Материал: сталь
• Покрытие: оцинкованная методом Сендзимира (горячее цинкование)
• Цвет: серый
• Тип крепления: винтовое (с возможностью демонтажа)
• Климатическое исполнение: УТ2,5 (для умеренного и тропического климата, повышенной влажности)
• Норматив: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Крышка ЛМсК-Т совместима только с Т-образными лотками того же типа и ширины - 100 мм. Для установки используются саморезы или болты через предварительно просверленные отверстия в бортиках лотка. Монтаж выполняется после прокладки кабелей. Крышку легко снимать и устанавливать заново - это позволяет выполнять проверки, модификации или ремонт без замены всего участка лотка. Не рекомендуется использовать с лотками других производителей, если их габариты отличаются даже на 1–2 мм - это может привести к негерметичному соединению.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Оцинкованное покрытие методом Сендзимира гарантирует долгую устойчивость к коррозии, что важно для работы в условиях повышенной влажности. Климатическое исполнение УТ2,5 допускает эксплуатацию при температуре от −40 C до +50 C и относительной влажности до 98%. Напряжение и ток не влияют на крышку - она является исключительно механической защитой, не участвует в передаче электроэнергии.

Преимущества

• Оцинкованная сталь с покрытием Сендзимира обеспечивает высокую коррозионную стойкость - срок службы увеличен на 15–20 лет по сравнению с некачественным цинком.
• Винтовое крепление позволяет многократно открывать и закрывать крышку без деформации.
• Точное соответствие габаритам лотка минимизирует зазоры и снижает риск попадания пыли и влаги внутрь.
• Серый цвет не выделяется на фоне большинства лотков и оборудования, сохраняет эстетику монтажа.

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - не имеет IP-класса, не рассчитана на прямые осадки.
• Не подходит для лотков с шириной менее или более 100 мм - несовпадение по размеру нарушает герметичность.
• Не применяется в средах с химически активными веществами (кислоты, щелочи) - цинк может разрушаться.
• Не следует использовать в качестве несущего элемента - не выдерживает нагрузки свыше собственного веса + легкий контакт.

Примеры использования

• Закрытие Т-образного перехода между двумя горизонтальными лотками в цехе металлургического завода.
• Формирование ответвления от основной трассы к станку с ЧПУ в автоматизированном производстве.
• Монтаж в распределительной комнате жилого комплекса для защиты силовых кабелей от случайного контакта.
• Обустройство кабельной трассы в серверной с частым доступом для диагностики.

Практические советы

• Перед монтажом проверьте, что лоток имеет ту же ширину (100 мм) и тип (Т-образный угловой) - иначе крышка не сядет плотно.
• Используйте саморезы с плоской головкой и антикоррозийным покрытием - они лучше сочетаются с оцинкованной сталью.
• При длительной эксплуатации в сыром помещении периодически проверяйте состояние креплений - возможно ослабление из-за термических колебаний.
• Если крышка повреждена - не ремонтируйте её сваркой. Замените на новую - комплектация должна быть целостной для сохранения защиты.
• Артикул ЛРТГ.100.10.353.0,7.2 и модель ЛМсК-Т всегда указывайте при заказе запчастей - это исключит ошибки совместимости.
