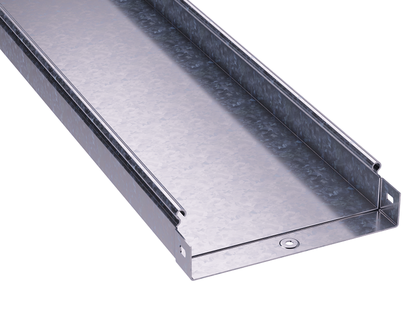

Лоток неперфорированный 200х50х3000 толщина 1.2 мм горячеоцинкованный - 3502412HDZ ДКС

Лоток неперфорированный 200х50х3000х1,2мм, горячеоцинкованный от бренда DKC (ДКС), артикул 3502412hdz, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых участках. Благодаря прочной конструкции из оцинкованной стали и системе «мама-папа» обеспечивает надежную фиксацию, быстрый монтаж и непрерывный заземляющий контур.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей внутри зданий, в тоннелях, на эстакадах, в производственных цехах и на улице. Применяется там, где требуется защита кабелей от механических воздействий, влаги и коррозии. Особенно эффективен в средах с высокой влажностью, перепадами температур и агрессивными условиями эксплуатации.

Технические характеристики

• Размеры: ширина 200 мм, высота 50 мм, длина 3000 мм
• Толщина стенки: 1,2 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование (гальванопокрытие методом погружения)
• Полезное сечение: 9800 мм2
• Тип: неперфорированный (без отверстий)
• Исполнение: без разъема
• Цвет: серый
• Огнестойкость: да
• Устойчивость к коррозии: 30–50 лет в зависимости от условий эксплуатации

Совместимость и монтаж

Лоток совместим с другими элементами серии S5 Combitech от DKC. Соединение осуществляется по принципу «мама-папа» - один край лотка имеет выступ, другой - соответствующую выемку. Это позволяет легко состыковывать секции без дополнительных креплений. При правильной сборке формируется единый металлический контур, обеспечивающий непрерывное заземление всей трассы. Для герметизации рекомендуется использовать крышку и уплотнители - тогда система достигает степени защиты IP44.

Монтаж выполняется на кронштейнах, подвесах или крепится к стенам/потолкам с шагом не более 1,5 метра. Учитывайте посадочную ширину 200 мм при выборе опорных элементов.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не распространяет горение. Горячее цинкование обеспечивает долговечность и безопасность при эксплуатации в условиях повышенной влажности. Наличие сплошного металлического корпуса снижает риск поражения электрическим током при случайном контакте с кабелями. Серия S5 Combitech прошла испытания на соответствие промышленным нормам безопасности для кабельных систем.

Преимущества

• Высокая несущая способность благодаря усиленной подформовке - до 54% выше, чем у обычных лотков аналогичных габаритов
• Значительно сниженное время монтажа за счет системы «мама-папа»
• Непрерывный заземляющий контур без дополнительных проводников
• Защита кабелей от перегиба и повреждения при прокладке благодаря гладкой внутренней поверхности
• Долговечность: антикоррозийное покрытие сохраняет целостность лотка десятилетиями даже в агрессивной среде

Ограничения применения

Не предназначена для постоянного погружения в воду - хотя покрытие устойчиво к влаге, уровень защиты IP44 не гарантирует герметичность при длительном контакте с жидкостью. Не следует использовать в местах с химически активными парами (например, в кислотных производствах) без дополнительной защиты. Отсутствие перфорации исключает возможность вентиляции кабелей - при большой плотности заполнения возможен перегрев, требуются расчеты тепловой нагрузки.

Примеры использования

• Прокладка силовых кабелей в цехах заводов и на конвейерах
• Кабельные трассы в распределительных пунктах и подстанциях
• Наружные маршруты прокладки кабелей связи и управления на территории предприятий
• Подземные и полуоткрытые каналы с высокой влажностью (например, в насосных станциях)
• Объекты ЖКХ, больницы, школы - где важна надежность и срок службы

Практические советы

• Перед монтажом проверьте, чтобы все секции были одного типа - лоток 3502412hdz совместим только с другими элементами серии S5 Combitech
• При использовании крышек обязательно устанавливайте уплотнители - это повысит класс защиты до IP44
• Не допускайте перегрузки по наполнению: максимальная плотность заполнения - 40% от полезного сечения (9800 мм2), чтобы избежать перегрева
• При прокладке на открытом воздухе используйте компенсационные участки через каждые 20–30 метров - металл расширяется при нагреве
• Для длинных трасс рекомендуется закреплять лоток на каждом втором кронштейне - это снизит прогиб при нагрузке
