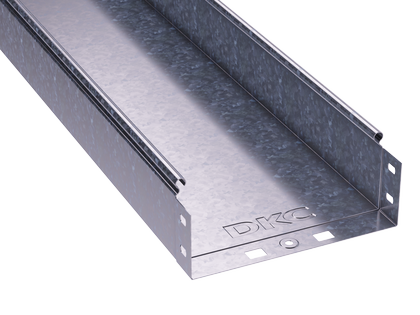

Лоток неперфорированный S5 Combitech 100х80х2000, 0.7 мм DKC 35052

Лоток кабельный листовой неперфорированный 100х80 L2000 сталь 0.7мм от бренда DKC (ДКС) предназначен для безопасной и надежной прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Артикул 35052 относится к серии S5 Combitech и сочетает прочность оцинкованной стали с повышенной жесткостью конструкции.

Назначение и область применения

Лоток кабельный листовой неперфорированный 100х80 L2000 сталь 0.7мм используется для прокладки кабелей в системах электроснабжения, автоматизации и связи. Подходит для внутренней и внешней установки - в производственных цехах, на объектах ЖКХ, в тоннелях, на эстакадах и других местах с высокой механической нагрузкой или риском воздействия влаги. Благодаря огнестойкости и защите от пыли/влаги (до IP44 при использовании крышек), лоток может применяться в условиях повышенной опасности.

Технические характеристики

• Габариты: ширина 100 мм, высота 80 мм, длина 2000 мм
• Полезное сечение: 7800 мм2 - позволяет размещать значительную массу кабелей без перегрузки
• Материал: сталь оцинкованная, толщиной 0.7 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерное, долговечное, с высокой адгезией
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40C до +40C и влажности до 95%
• Цвет: серый
• Исполнение: без разъема - требует дополнительного крепления и соединения

Совместимость и монтаж

Лоток кабельный листовой неперфорированный 100х80 L2000 сталь 0.7мм совместим с другими элементами серии S5 Combitech: крышками, углами, переходниками и крепежом. Соединение между секциями выполняется по принципу «мама-папа» - фланцевые кромки одной детали плотно заходят в другую, обеспечивая быстрый сбор и непрерывный электрический контакт. Для герметичности рекомендуется использовать комплектные уплотнители и крышки. Крепление осуществляется на кронштейны, подвесы или к стенам с помощью болтов. Учет посадочного профиля важен - габариты 100×80 мм должны соответствовать имеющимся опорным конструкциям.

Безопасность и стандарты

Лоток соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Цинкование по методу Сендзимира гарантирует антикоррозийную стойкость, продлевая срок службы. Применение в системах с непрерывным заземлением снижает риски поражения током. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150.

Преимущества

• Подформованная конструкция усиливает жесткость - несущая способность выше на 54% по сравнению с плоскими аналогами
• Оцинковка по методу Сендзимира обеспечивает равномерное покрытие даже на кромках и изгибах
• Метод соединения «мама-папа» исключает необходимость сварки и ускоряет монтаж
• Неперфорированная поверхность защищает кабели от механических повреждений и попадания посторонних предметов
• Высокая плотность заполнения - полезное сечение 7800 мм2 позволяет укладывать больше кабелей в одном канале

Ограничения применения

Лоток не предназначен для прокладки в средах с постоянным контактом с открытым огнем или химически активными жидкостями. Без крышки и уплотнителей степень защиты не превышает IP54. Недопустимо использование в условиях частых ударных нагрузок или вибраций без дополнительного демпфирования. Также не следует применять в качестве основания для тяжелого оборудования - он служит только для кабельной трассы.

Примеры использования

• Прокладка силовых кабелей на заводах и в АЭС
• Кабельные трассы в распределительных пунктах и подстанциях
• Системы управления и сигнализации в метро и железнодорожных терминалах
• Наружные маршруты кабелей на промышленных объектах с перепадами температур

Практические советы

• Перед монтажом проверьте, чтобы все участки лотка имели одинаковый уровень - перепады вызывают провисание и напряжение в кабелях
• Для длинных трасс используйте компенсационные участки через каждые 20–30 метров, особенно при больших перепадах температур
• Обязательно закрывайте лоток крышкой при работе во влажной среде - это повысит класс защиты до IP44
• Не перегружайте лоток более чем на 70% от полезного сечения - сохраняйте свободное пространство для теплоотвода и обслуживания
• Артикул 35052 совместим с крепежом и аксессуарами серии S5 Combitech - выбирайте оригинальные компоненты для гарантированной совместимости
