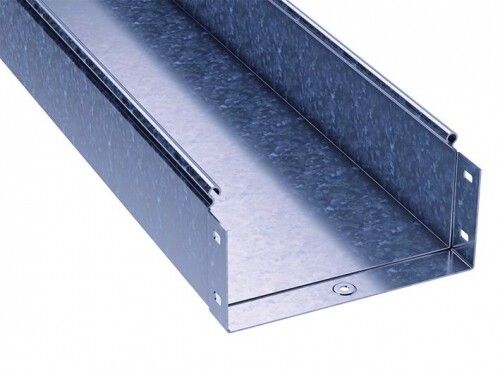

Лоток кабельный неперфорированный S5 Combitech 300х100х3000 DKC (ДКС) 3510410

Лоток кабельный неперфорированный 300х100х3000х1.0мм сталь от DKC (ДКС), артикул 3510410, предназначен для прокладки силовых и контрольных кабелей в закрытых помещениях и на открытых площадках с умеренным климатом. Этот элемент системы S5 Combitech обеспечивает механическую защиту проводов и совместим с крышками и уплотнителями для повышения степени защиты.

Назначение и область применения

Лоток кабельный неперфорированный 300х100х3000х1.0мм сталь используется для прокладки кабелей в кабельных трассах внутри зданий и на улице. Подходит для мест с повышенной нагрузкой - например, где много кабелей, большой вес или возможна задержка воды. Благодаря неперфорированной конструкции и возможности установки крышек с уплотнителями, он защищает кабели от пыли, брызг и мелкого мусора. Применяется в промышленных объектах, энергообъектах, на заводах, в распределительных пунктах и на транспорте.

Технические характеристики

• Размеры: ширина 300 мм, высота 100 мм, длина 3000 мм
• Толщина стали: 1 мм
• Полезное сечение: 29 600 мм2 - позволяет разместить значительный объем кабелей
• Материал: сталь с непрерывным холодным цинкованием
• Защитное покрытие: оцинковка - устойчивость к коррозии
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C и в условиях повышенной влажности
• Исполнение: без разъема - требует дополнительного крепления и соединения с другими элементами

Совместимость и монтаж

Лоток 3510410 совместим с комплектующими системы S5 Combitech: крышками, углами, переходами и крепежами. Для герметизации рекомендуются уплотнители и крышки - тогда достигается степень защиты IP44. Монтаж осуществляется на опоры или кронштейны с шагом не более 1,5–2 метров. Соединение между секциями выполняется болтовым или сварочным способом. Отсутствие разъема требует точной нарезки и фиксации при сборке трассы.

Безопасность и стандарты

Лоток соответствует требованиям по огнестойкости и устойчивости к коррозии. Климатическое исполнение УХЛ2 гарантирует работу в условиях, характерных для средней полосы России и стран СНГ. Оцинкованное покрытие соответствует ГОСТ 14918 и обеспечивает долгий срок службы даже в агрессивной среде.

Преимущества

• Высокая жесткость благодаря толщине стали 1 мм - снижает прогиб при заполнении кабелями
• Неперфорированная форма исключает попадание влаги и пыли внутрь при открытом верхе
• Оцинковка с непрерывным холодным цинкованием - равномерное, прочное и долговечное покрытие
• Поддержка системы S5 Combitech - возможность легко расширять и модифицировать трассу
• Огнестойкость - безопасность при аварийных ситуациях

Ограничения применения

• Не предназначена для постоянного погружения в воду - не подходит для подземных коллекторов или каналов с затоплением
• Без крышки и уплотнителей уровень защиты ограничен - не обеспечивает IP65/IP67
• Требует дополнительных креплений - нельзя использовать как самонесущую конструкцию
• Не рекомендуется для помещений с химически активными парями - оцинковка может подвергнуться коррозии при длительном контакте с кислотами или щелочами

Примеры использования

• Прокладка кабелей питания и управления на производственных линиях
• Кабельные трассы в электрощитовых помещениях заводов
• Закрытые маршруты на тепловых и гидроэлектростанциях
• Кабельные пути в административных зданиях с высокой плотностью коммуникаций
• Настилы на открытых эстакадах с риском попадания дождевой воды

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина 300 мм требует свободного пространства минимум 320 мм между препятствиями
• Для длинных трасс используйте компенсационные участки - металл расширяется при нагреве
• Обязательно применяйте крышки с уплотнителями, если требуется защита от влаги - иначе IP44 не будет обеспечен
• При пересечении с трубопроводами или металлоконструкциями используйте изоляционные прокладки - предотвратите электрохимическую коррозию
• Артикул 3510410 - это часть системы S5 Combitech; все остальные элементы этой серии совместимы по форме и креплению
