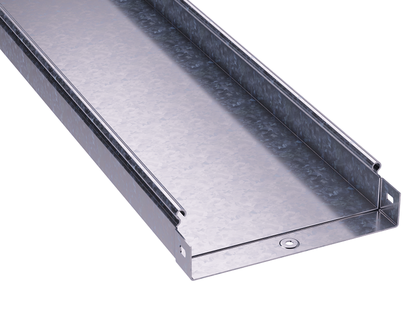

Лоток кабельный листовой неперфорированный S5 Combitech 300х50 DKC (ДКС) 3502510ZL

Лоток листовой неперфорированный 300х50х3000х1.0мм, цинк-ламельный от DKC (ДКС), артикул 3502510zl, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Его прочная конструкция и защищенное покрытие обеспечивают долговечность даже в агрессивных условиях.

Назначение и область применения

Лоток листовой неперфорированный 300х50х3000х1.0мм, цинк-ламельный используется для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей на стене, потолке или в траншее. Применяется в системах автоматизации, на заводах, в энергообъектах, вентиляционных камерах и наружных маршрутах. Благодаря огнестойкости и защите от внешних воздействий, лоток можно использовать там, где важна надежность и безопасность.

Технические характеристики

• Размеры: ширина 300 мм, высота 50 мм, длина 3000 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламель - химически активное покрытие на базе магниевой смолы с частицами алюминия и цинка
• Тип: неперфорированный - поверхность сплошная, без отверстий
• Полезное сечение: 14 700 мм2 - позволяет размещать значительный объем кабелей
• Исполнение: без разъема - требует дополнительных фитингов для соединений
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Лоток листовой неперфорированный 300х50х3000х1.0мм, цинк-ламельный совместим с другими элементами серии S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” - выступы одного лотка входят в углубления другого, формируя герметичный и электрически замкнутый контур. Это исключает необходимость в дополнительном заземлении между секциями. Для установки используются кронштейны, подвесы или крепления к стене/потолку. Установка возможна как горизонтально, так и вертикально. Крышка и уплотнители (приобретаются отдельно) позволяют достичь степени защиты IP44.

Безопасность и стандарты

Лоток прошел проверку на огнестойкость и не распространяет горение. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, снижая риск коррозии даже при механическом повреждении поверхности. Серия S5 Combitech соответствует требованиям ГОСТ Р 50571 и нормам промышленной электромонтажной практики.

Преимущества

• Увеличенная несущая способность благодаря подформованному профилю - до 54% выше, чем у обычных лотков
• Высокая коррозионная стойкость - сравнима с горячеоцинкованным покрытием, но легче и удобнее в работе
• Электрический контакт между секциями при сборке - минимизирует риски перебоев в заземлении
• Гладкая внутренняя поверхность - не травмирует изоляцию кабелей при протяжке
• Серый цвет - маскирует загрязнения и хорошо сочетается с большинством интерьеров

Ограничения применения

• Не предназначена для постоянного погружения в воду - максимальная защита IP44 достигается только с крышкой и уплотнителями
• Без разъема - нельзя соединить напрямую с поворотами, тройниками или переходами; требуется использование комплектующих S5 Combitech
• Не рекомендован для сред с агрессивными химикатами (например, кислоты, щелочи) - покрытие устойчиво к влаге и соли, но не ко всем химическим веществам
• Длина 3000 мм - при длинных трассах необходимо планировать точки опоры через каждые 1–1,5 метра

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевом производстве
• Кабельная трасса в распределительном пункте на промплощадке
• Закрытая трасса для силовых кабелей в подвале здания
• Наружная кабельная система на территории АЗС или складского комплекса
• Обвязка оборудования в HVAC-системах с повышенной влажностью

Практические советы

• Перед монтажом проверьте радиус изгиба - не допускайте резких перегибов, чтобы не деформировать профиль
• Для достижения IP44 обязательно используйте оригинальные крышки и уплотнители от DKC
• При прокладке в местах с вибрацией закрепляйте лоток через каждый 1 метр - особенно важно для тяжелых кабельных bundles
• При необходимости удлинения трассы используйте только совместимые детали серии S5 Combitech - другие лотки могут не обеспечить герметичность и заземление
• При резке лотка используйте ножницы по металлу - болгарка может повредить защитное покрытие, требуя последующей обработки кромок
