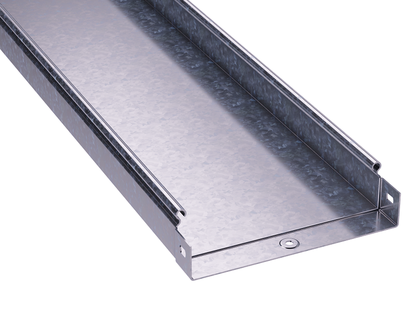

Лоток неперфорированный 400х 50х3000х1,5мм, горячеоцинкованный | 3502615HDZ DKC ДКС

Лоток кабельный листовой неперфорированный 400х50х3000х1,5мм горячеоцинкованный от бренда DKC (ДКС), артикул 3502615hdz, предназначен для безопасной и долговечной прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Благодаря толщине стенки 1,5 мм и технологии подформовки обеспечивает высокую механическую прочность, а горячее цинкование гарантирует защиту от коррозии до 50 лет.

Назначение и область применения

Этот лоток используется для прокладки кабелей в кабельных трассах, где важны надежность, долговечность и защита от внешних воздействий. Подходит для установки в промышленных объектах, энергообъектах, на заводах, в распределительных пунктах, на открытых участках - например, возле зданий, в кабельных каналах или на эстакадах. Применяется там, где требуется исключить перегрев, механические повреждения и влияние влаги. Особенно эффективен в средах с высокой влажностью, запыленностью или температурными колебаниями.

Технические характеристики

• Размеры: ширина 400 мм, высота 50 мм, длина 3000 мм
• Толщина материала: 1,5 мм
• Полезное сечение: 19 600 мм2 - позволяет разместить значительный объем кабелей без перегрузки
• Материал: сталь оцинкованная, обработанная методом горячего погружения
• Защитное покрытие: горячее цинкование - слой цинка проникает глубоко в металл, обеспечивая длительную антикоррозийную защиту
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ(1,5) - рассчитан на работу при температурах от −50C до +45C, в условиях повышенной влажности и агрессивной среды
• Исполнение: без разъема - требует дополнительного крепления и соединения с другими элементами системы

Совместимость и монтаж

Лоток совместим с системой S5 Combitech от DKC. Соединяется по принципу «мама-папа» - один край имеет выступ, другой - углубление, что позволяет легко состыковывать секции без сварки или болтов. Такой замок формирует непрерывный электрический контакт, обеспечивающий единый контур заземления всей трассы. Для герметизации рекомендовано использовать крышку и уплотнители - тогда система достигает степени защиты IP44. Крепится к опорным конструкциям с помощью хомутов, кронштейнов или анкеров, шаг фиксации зависит от нагрузки и типа поверхности.

Безопасность и стандарты

Лоток соответствует требованиям пожарной безопасности: материал не распространяет пламя и не выделяет токсичных газов при нагреве. Горячее цинкование соответствует ГОСТ 14771 и ISO 1461, обеспечивая равномерное и плотное покрытие. Климатическое исполнение УХЛ(1,5) подтверждает соответствие нормам для работы в суровых условиях. Наличие огнестойкости делает продукт подходящим для использования в местах с повышенными требованиями к пожарной безопасности, включая промышленные зоны и подземные коммуникации.

Преимущества

• Высокая несущая способность благодаря подформовке - усиливает жесткость на 54% по сравнению с обычными лотками
• Долговечность: защита от коррозии сохраняется 30–50 лет даже в агрессивной среде
• Заземление через замок «мама-папа» - снижает риск поражения током и упрощает проверку целостности контура
• Не повреждает изоляцию кабелей - гладкая внутренняя поверхность без острых кромок
• Подходит для монтажа в труднодоступных местах - легкий вес и точные размеры позволяют работать в ограниченном пространстве

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя защищена от влаги, максимальная степень защиты IP44 допускает лишь брызги и конденсат
• Требуется использование крышек и уплотнителей для достижения IP44; без них уровень защиты ниже
• Не подходит для прокладки в зонах с частыми ударными нагрузками или вибрацией без дополнительной фиксации
• Длина 3000 мм - при необходимости более длинных участков требуется стыковка нескольких секций
• Не является самонесущей конструкцией - обязательно крепление к несущим элементам

Примеры использования

• Прокладка силовых кабелей между цехами на металлообрабатывающем заводе
• Кабельная трасса в распределительной подстанции с высокой влажностью
• Наружная кабельная линия вдоль промзоны, подвергающаяся осадкам и перепадам температур
• Система управления и связи на железнодорожной станции, где необходима надежная защита от пыли и влаги
• Обвязка оборудования на нефтеперерабатывающем предприятии - сочетание огнестойкости и коррозионной стойкости критично важно

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный радиус для этого лотка составляет 800 мм, чтобы не деформировать профиль
• При использовании крышки убедитесь, что уплотнители установлены правильно - особенно в условиях повышенной влажности
• Для вертикальных участков используйте дополнительные крепления каждые 1,5 метра
• При стыковке двух лотков убедитесь, что замок «мама-папа» полностью защелкнулся - проверьте визуально и на наличие люфта
• Для больших объемов кабелей учитывайте, что полезное сечение 19 600 мм2 - не стоит заполнять лоток более чем на 60%, чтобы обеспечить теплоотвод
• Артикул 3502615hdz - это часть серии S5 Combitech, поэтому все комплектующие (крышки, уголки, переходники) должны быть из той же серии для гарантированной совместимости
