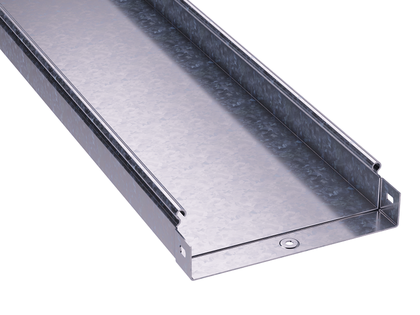

Лоток кабельный неперфорированный S5 Combitech 50х50 мм, 3000 мм DKC (ДКС) 3502015HDZ

Лоток кабельный листовой неперфорированный 50х50х3000х1,5мм горячеоцинкованный от бренда DKC (ДКС), артикул 3502015hdz, предназначен для безопасной прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Благодаря прочному оцинкованному корпусу и усиленной конструкции, этот лоток обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Лоток используется для организации кабельных трасс в промышленных объектах, энергообъектах, транспорте, на предприятиях пищевой и химической промышленности. Подходит как для внутренней, так и для внешней прокладки - благодаря защите от коррозии и степени огнестойкости. Применяется там, где требуется надежная фиксация кабелей без перфорации, например, рядом с источниками механических нагрузок или в местах с риском попадания крупного мусора.

Технические характеристики

• Форма: прямоугольный листовой лоток
• Размеры: 50×50×3000 мм (высота × ширина × длина)
• Толщина стенки: 1,5 мм
• Полезное сечение: 2500 мм2
• Материал: сталь с горячим цинкованием
• Покрытие: гальванопокрытие методом горячего погружения
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: УХЛ(1,5) - температурный диапазон от −50C до +45C и повышенной влажности
• Исполнение: без разъема - требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток совместим с системой S5 Combitech от DKC. Соединение выполняется по принципу “мама–папа” - элементы вставляются друг в друга без болтов, что снижает трудозатраты и исключает необходимость сварки. Такое соединение формирует единый непрерывный контур заземления. Для герметизации рекомендуется использовать крышку и уплотнители - тогда система достигает защиты IP44. Крепление осуществляется через кронштейны или опоры с шагом до 2 метров. Посадочные поверхности рассчитаны на стандартные крепежные решения для металлических лотков.

Безопасность и стандарты

Лоток соответствует требованиям безопасности при работе с электрооборудованием. Наличие огнестойкости позволяет использовать его в зонах с повышенными требованиями к противопожарной защите. Горячее цинкование обеспечивает антикоррозийную защиту без применения дополнительных красящих составов, что важно для соблюдения норм экологичности и взрывобезопасности.

Преимущества

• Высокая несущая способность - благодаря профилированию (подформовке) жесткость увеличена на 54%
• Значительно продлен срок службы - защита от коррозии сохраняется 30–50 лет в зависимости от условий эксплуатации
• Не повреждает изоляцию кабелей - гладкая поверхность внутри лотка исключает риск abrasion
• Экономия времени на монтаже - быстрое соединение типа “мама–папа”, без сварки и крепежа
• Поддержка единого контура заземления - все секции автоматически связаны между собой

Ограничения применения

• Не предназначается для установки в зонах постоянного воздействия открытого пламени или высоких температур выше +80C
• Без крышки и уплотнителей уровень защиты ограничен - не следует использовать в условиях активного брызгования воды или оседания пылевых масс без дополнительной герметизации
• Не имеет встроенного разъема - необходимо закупить переходники, углы или ответвители отдельно
• Максимальная нагрузка зависит от расстояния между точками крепления; при шаге более 2 м возможен прогиб

Примеры использования

• Прокладка кабелей питания на заводах с технологическими линиями
• Кабельные трассы в холодильных камерах и производственных цехах с высокой влажностью
• Наружные маршруты для связи и управления на железнодорожных станциях
• Обвязка оборудования в АЭС, ХПК, ГПА - где важны огнестойкость и длительная коррозионная стойкость

Практические советы

• Перед монтажом проверьте соответствие посадочного диаметра крепежных элементов - типовое крепление рассчитано на стандартные анкеры M8-M10
• Для длинных участков (>15 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Если нужна максимальная защита от влаги - всегда используйте крышку и уплотнители, особенно вне помещений
• При необходимости изменения направления трассы комбинируйте с угловыми элементами серии S5 Combitech - они обеспечивают плотное соединение без потери заземления
• Хранить лоток лучше на ровной поверхности, чтобы избежать деформаций - особенно при длительном хранении на открытом воздухе
