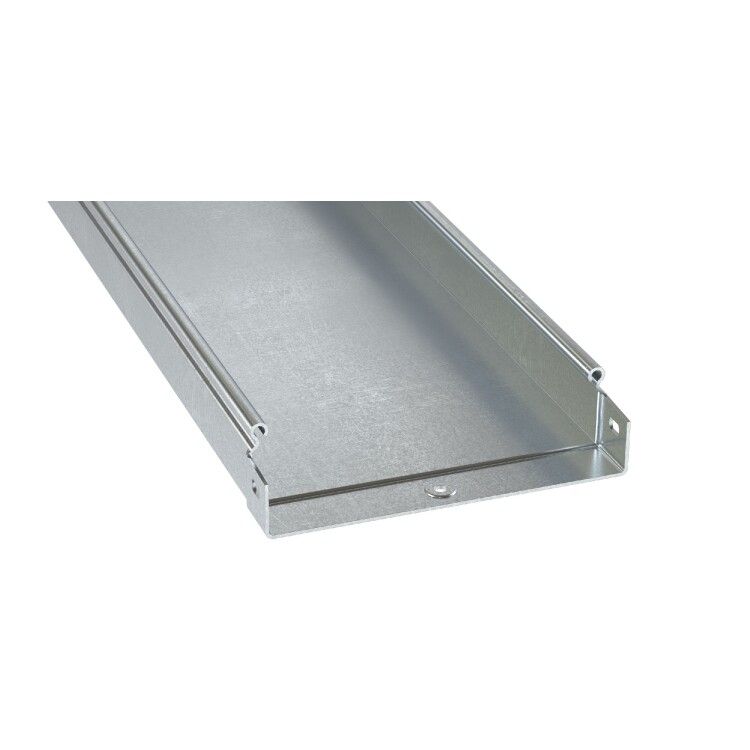

Лоток 50х35 L3000 | SNS33505 DKC ДКС

Лоток кабельный листовой 50х35 L3000 DKC из оцинкованной стали предназначен для внутренней прокладки силовых и слаботочных кабелей в помещениях, особенно там, где важна компактность и надёжное заземление. Этот элемент серии S5 Combitech отличается интегрированным соединителем и повышенной прочностью за счёт толщины стенки 0,7 мм.

Назначение и область применения

Лоток кабельный листовой 50х35 L3000 DKC используется для упорядоченной прокладки кабелей в пределах зданий: в офисах, производственных цехах, серверных, на объектах ЖКХ и энергетики. Его малая высота (35 мм) позволяет монтировать лоток в условиях ограниченного вертикального пространства - например, под потолком, в нишах или над подвесными потолками. Подходит также для подпольной прокладки при условии сухости среды. Неперфорированная форма исключает попадание пыли и мусора внутрь, что важно для чувствительного оборудования.

Технические характеристики

• Размеры: ширина 50 мм, высота борта 35 мм, длина 3000 мм
• Материал: сталь оцинкованная по методу Сендзимира - равномерное покрытие цинком, устойчивое к коррозии
• Толщина стенки: 0,7 мм - обеспечивает жёсткость при минимальном весе
• Полезное сечение: 1700 мм2 - позволяет разместить до 4–6 кабелей сечением до 10 мм2 каждый
• Покрытие: оцинкованное - защищает от влаги и химических воздействий в помещении
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: с интегрированным соединителем типа «мама-папа»
• Цвет: серый - совместим с большинством интерьеров и систем управления

Совместимость и монтаж

Лоток кабельный листовой 50х35 L3000 DKC соединяется внахлёст с другими элементами серии S5 Combitech. Для этого используются три болта и три гайки - они фиксируют два лотка друг к другу, формируя герметичный и электрически замкнутый контур. Монтаж выполняется без сварки, что снижает трудозатраты и исключает повреждение цинкового покрытия. Установка возможна на кронштейны, стены или потолочные системы. Обязательно соблюдать радиус изгиба - не менее 80 мм при использовании угловых элементов.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571.15 и IEC 61537 для кабельных лотков. Огнестойкость подтверждена тестами на воспламеняемость. Интегрированное соединение гарантирует непрерывную проводимость заземления по всей трассе - это снижает риск поражения током и повышает безопасность обслуживания. Применение в соответствии с проектом и нормами ПУЭ обязательно.

Преимущества

• Высокая механическая прочность благодаря толщине 0,7 мм и технологии оцинкования Сендзимира
• Значительная экономия времени монтажа - соединение без дополнительных деталей
• Надёжное заземление по всей длине трассы за счёт металлического контакта между секциями
• Удобство транспортировки и хранения - лоток имеет стандартизированную длину 3 метра
• Не требует антикоррозийной обработки после установки

Ограничения применения

Лоток кабельный листовой 50х35 L3000 DKC не предназначен для наружной прокладки, подземной укладки или мест с постоянным контактом с водой. Хотя покрытие оцинкованное, длительное воздействие агрессивных паров (например, в химпроизводствах) может снизить срок службы. Не рекомендуется использовать в качестве несущего элемента для тяжёлых кабельных bundles массой более 15 кг/м. Высота борта 35 мм ограничивает использование крупногабаритных кабелей с внешним диаметром более 20 мм.

Примеры использования

• Прокладка кабелей питания и управления на автоматизированных участках производства
• Обустройство кабельных трасс в серверных комнатах и распределительных щитах
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в офисных зданиях
• Подпольная прокладка в административных и медицинских учреждениях с подвижными перегородками

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одной серии - S5 Combitech. Совместимость с другими моделями не гарантирована.
• При сборке длинных трасс используйте только оригинальные болты и гайки - они обеспечивают нужный момент затяжки и контактное давление.
• Учитывайте посадочный диаметр: при креплении кронштейнов выбирайте крепёж с шагом не более 1,5 м для нагрузки выше 10 кг/м.
• Для защиты от пыли в помещениях с высокой запылённостью можно дополнительно установить крышки (продаются отдельно).
• Артикул sns33505 - единственный для этой модели; другие артикулы в каталоге DKC относятся к аналогам с другой высотой или длиной.
