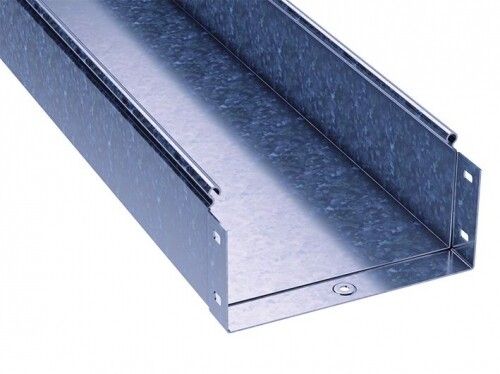

Лоток кабельный листовой неперфорированный S5 Combitech 600х100 DKC (ДКС) 3510712

Лоток кабельный неперфорированный стальной 600х100х3000х1,2мм от DKC (ДКС), артикул 3510712, предназначен для прокладки силовых и контрольных кабелей в условиях повышенной механической нагрузки и воздействия внешней среды. Принадлежит к системе S5 Combitech и отличается повышенной прочностью благодаря толщине стали 1,2 мм и непрерывному холодному цинкованию.

Назначение и область применения

Лоток используется для прокладки кабелей в закрытых помещениях и на открытых участках трасс, где требуется защита от механических повреждений, пыли и влаги. Подходит для промышленных объектов: заводов, электростанций, транспортных терминалов, объектов ЖКХ. Особенно эффективен там, где кабели имеют большой вес или расположены плотно - например, рядом с оборудованием, конвейерами, распределительными щитами. Благодаря огнестойкости может применяться в зонах с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Материал: сталь оцинкованная с непрерывным холодным цинкованием
• Размеры: ширина 600 мм, высота стенки 100 мм, длина 3000 мм
• Толщина стенки: 1,2 мм
• Полезное сечение: 60 000 мм2
• Защитное покрытие: оцинковка (защита от коррозии)
• Цвет: серый
• Исполнение: без разъёмов - требует дополнительного крепления
• Огнестойкость: да
• Степень защиты при установке с крышкой и уплотнителем: IP44

Совместимость и монтаж

Лоток совместим с другими элементами системы S5 Combitech: углы, переходники, крышки и уплотнители. Для сборки используются болтовые соединения или сварка. Монтировать можно на кронштейны, потолочные подвесы или крепления к стене. Учитывайте посадочную ширину 600 мм - при проходе через перегородки или опоры необходим запас свободного пространства. Открытый лоток (без крышки) допускает быстрый доступ к кабелям, но требует дополнительной защиты от внешних факторов.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не распространяет горение. Оцинкованное покрытие обеспечивает долговечность в агрессивных средах. При использовании с крышками и уплотнителями достигается степень защиты IP44 - защита от брызг воды и предметов диаметром более 1 мм. Соответствует нормам ГОСТ Р 50571 и СП 31-110-2003 для кабельных трасс.

Преимущества

• Увеличенная толщина стали (1,2 мм) - выше несущая способность по сравнению со стандартными лотками
• Непрерывное холодное цинкование - равномерное, прочное покрытие без пор и дефектов
• Высокая жесткость конструкции - снижает прогиб при максимальной загрузке
• Готов к работе сразу после монтажа - не требует дополнительной антикоррозийной обработки
• Поддерживает комплектацию крышками и уплотнителями - позволяет добиться IP44

Ограничения применения

• Не предназначена для постоянного погружения в воду - даже с крышкой уровень защиты ограничен до IP44
• Без крышки не защищает от крупного мусора, насекомых и прямого дождя
• Не рекомендуется использовать в местах с частыми химическими выбросами (например, кислотные пары) - оцинковка может разрушаться
• Длина 3000 мм требует точного планирования маршрута - нельзя гнуть или резать без потери целостности покрытия

Примеры использования

• Прокладка кабелей питания между цеховым оборудованием на заводе
• Трассировка кабелей управления в подземных тоннелях метрополитена
• Фиксация групп кабелей в распределительных пунктах с высокой плотностью проводов
• Обустройство кабельных каналов на открытых площадках с возможностью последующего монтажа крышек

Практические советы

• Перед монтажом проверьте, что внутреннее сечение 60 000 мм2 достаточно для всех кабелей - соблюдайте правило заполнения не более 40–50%
• Для длинных прямых участков используйте компенсационные элементы - температурные расширения могут вызвать деформацию
• Если нужна герметизация - обязательно комбинируйте с уплотнителями и крышками S5 Combitech
• При резке лотка - используйте инструменты, не нарушающие оцинковку; места реза обрабатывайте антивандальным составом
• Закупайте крышки и фланцы заранее - они должны точно подходить к этому типу лотка (артикул 3510712)
