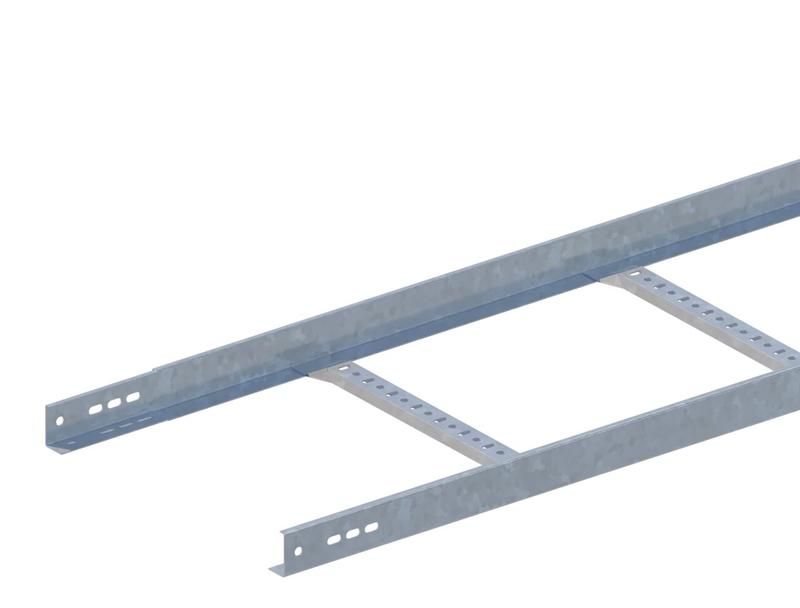

Лоток лестничный 400х50 L2000 сталь 1.2мм НЛ-40П1.87 цУТ2.5 оцинк. СОЭМИ Н0112113351 Н0112114351 112114351

Лоток лестничный НЛ-40П1.87 УТ2.5 оцинкованный от СОЭМИ предназначен для открытой прокладки силовых и слаботочных кабелей в помещениях и на улице. Его прочная конструкция из оцинкованной стали с толщиной 1,2 мм обеспечивает надежную поддержку кабелей даже при больших нагрузках, а легкий вес упрощает монтаж. Этот лоток подходит для систем кабельной инфраструктуры в жилых, коммерческих и промышленных зданиях.

Назначение и область применения

Лоток лестничный НЛ-40П1.87 УТ2.5 оцинкованный используется для прокладки кабелей в местах, где требуется высокая механическая прочность и доступ к проводам для обслуживания. Подходит для горизонтальной и вертикальной прокладки. В вертикальном исполнении такой лоток называют кабельростом - он обеспечивает надежную фиксацию кабелей и предотвращает их сползание.

Области применения: офисные здания, торговые центры, жилые комплексы, производственные площадки, энергообъекты, телекоммуникационные узлы. Особенно эффективен там, где необходимо прокладывать много кабелей или использовать длинные трассы без частых опор.

Технические характеристики

• Материал: сталь с оцинкованным покрытием по технологии Сендзимира - повышает коррозионную стойкость без потери прочности.
• Толщина стенки: 1,2 мм - достаточна для выдерживания значительных нагрузок при минимальном весе конструкции.
• Размеры: ширина 400 мм, высота 50 мм, длина 2000 мм - стандартный типоразмер для крупных трасс.
• Тип ступени: профиль перфорированный - обеспечивает хорошую вентиляцию и удобство крепления кабелей зажимными скобами.
• Цвет: светло-серый - соответствует цвету оцинкованной стали, не требует окраски.
• Исполнение: без соединительного элемента - стыковка выполняется самостоятельно с применением внешних крепежей.
• Климатическое исполнение: УТ2,5 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности.
• Стандарт: ТУ 3449-017-05774835-2007 - соответствие техническим условиям производства.

Совместимость и монтаж

Лоток лестничный НЛ-40П1.87 УТ2.5 оцинкованный стыкуется с другими лотками того же типоразмера по принципу «мама-папа» - телескопический замок длиной 130 мм обеспечивает плотное соединение без люфтов. Также допускается стыковка «в стык» с использованием болтов M8 и соединительных планок.

Крепление к стенам, потолкам или несущим конструкциям осуществляется с помощью хомутов, кронштейнов или анкеров. Расстояние между точками крепления рекомендуется не более 1,5–2 м для горизонтальных участков и 1 м - для вертикальных (кабельростов).

Для изменения направления трассы используются угловые, T-образные и другие фасонные элементы от СОЭМИ. Кабели фиксируются зажимными скобами, пластиковыми или металлическими хомутами, закрепляемыми через перфорацию в ступеньках.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571 и нормам по пожарной безопасности для кабельных систем. Оцинкованное покрытие снижает риск коррозии, что продлевает срок службы и исключает образование ржавчины, которая может повредить изоляцию кабелей. Применение стали класса УТ2,5 гарантирует стабильную работу в условиях средней агрессивности окружающей среды.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - выдерживает больше кабелей, чем листовой аналог такого же размера.
• Небольшая масса - упрощает транспортировку и установку, особенно на высоте.
• Перфорация ступеней - позволяет легко крепить кабели без сверления, экономит время при монтаже.
• Оцинкованное покрытие - защищает от коррозии в помещениях с повышенной влажностью и на улице.
• Гибкость системы - совместим с широким спектром фасонных деталей и аксессуаров от СОЭМИ.

Ограничения применения

• Не предназначен для прокладки в агрессивных средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка имеет ограниченную устойчивость к таким веществам.
• Не следует использовать в качестве основания для тяжелых трубопроводов или оборудования - лоток рассчитан только на кабельные нагрузки.
• При монтаже в условиях экстремально низких температур (ниже −40 C) возможна хрупкость стали - требуется проверка условий эксплуатации.
• Отсутствие встроенного соединительного элемента требует самостоятельного подбора крепежа - нельзя просто “прикрутить” без болтов и планок.

Примеры использования

• Прокладка силовых кабелей от распределительного щита до этажных щитков в многоквартирном доме.
• Кабельрост в лифтовом ходе для питания автоматики и освещения.
• Трассировка сетей связи и видеонаблюдения в административном здании с открытыми потолками.
• Подключение оборудования на производстве - конвейеры, насосы, станки с множеством кабелей управления.

Практические советы

• При заказе нескольких лотков убедитесь, что все имеют одинаковый артикул - НЛ-40П1.87 УТ2.5 - чтобы гарантировать совместимость стыков.
• Для вертикальных участков используйте дополнительные крепления каждые 1 м и зажимы на каждом уровне - это предотвратит провисание и смещение кабелей.
• При стыковке двух лотков встык обязательно используйте соединительную планку и минимум четыре болта M8 - недостаточно одного-двух.
• Проверьте посадочные размеры перед монтажом: ширина 400 мм требует свободного места в 420–450 мм для удобного доступа и крепления.
• Оцинкованная поверхность не нуждается в покраске - нанесение краски может снизить антикоррозийные свойства и затруднить последующий ремонт.
