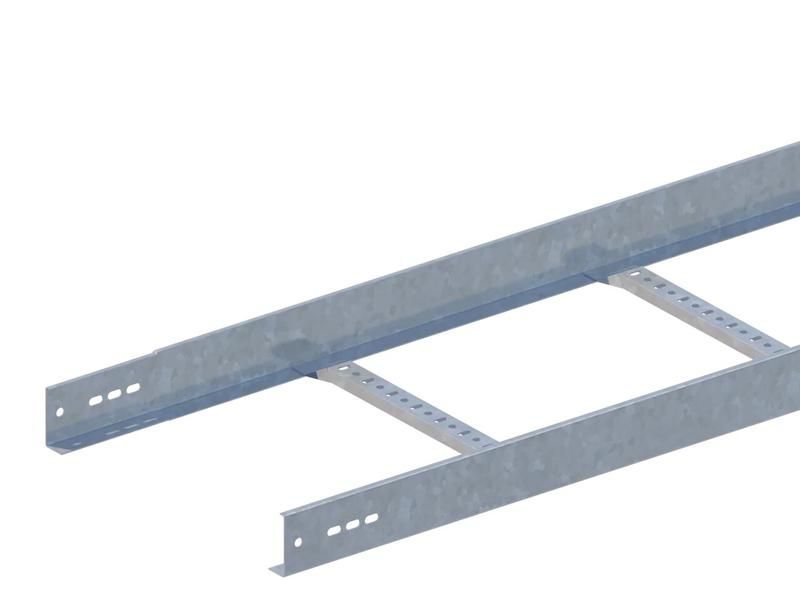

Лоток лестничный 400х70 L2000 сталь 1.5мм НЛ-40П1.87 цУТ2.5 оцинк. СОЭМИ Н0112115451

Лоток лестничный НЛ-40П1.87, цУТ2.5 от СОЭМИ - это прочная и легкая конструкция для открытой прокладки силовых и слаботочных кабелей в помещениях и на объектах различного назначения. Благодаря оцинкованной стали толщиной 1,5 мм и оптимальному профилю, этот лоток выдерживает значительные нагрузки, легко монтируется и служит долгие годы даже в условиях повышенной влажности.

Назначение и область применения

Лоток лестничный НЛ-40П1.87 предназначен для прокладки кабельных трасс в местах, где требуется высокая механическая прочность и доступ к проводам для обслуживания. Подходит для установки в жилых домах, офисах, торговых центрах, производственных помещениях и на энергообъектах. Может использоваться как в горизонтальной, так и в вертикальной плоскости - в последнем случае конструкция становится кабельростом.

Технические характеристики

• Габариты: ширина 400 мм, высота 70 мм, длина 2000 мм
• Материал: сталь с покрытием по технологии Сендзимира
• Толщина стенки: 1,5 мм
• Покрытие: холодное цинкование - устойчиво к коррозии
• Цвет: серый
• Исполнение: без соединителя - требует внешних комплектующих для стыковки
• Климатическое исполнение: УТ2,5 - рассчитан на работу при температуре от −40 C до +40 C и влажности до 98 %
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Лоток лестничный НЛ-40П1.87 стыкуется с другими элементами трассы через телескопическое соединение «мама-папа» длиной 130 мм. Также допускается стыковка «в стык» с применением специальных соединителей. Крепление выполняется болтовым способом с использованием метизов M8. Для поворотов и ответвлений используются фасонные элементы - углы, тройники, переходники. Монтаж возможен на стенах, потолках, несущих конструкциях с шагом крепления до 1,5 м. При вертикальной прокладке рекомендуется дополнительно фиксировать кабели зажимными скобами.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электромонтажных систем. Цинковое покрытие снижает риск электрохимической коррозии и исключает контакт между сталью и окружающей средой. Продукт произведен в соответствии с техническими условиями ТУ 3449-017-05774835-2007 и имеет сертификат соответствия на климатическое исполнение УТ2,5.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - меньше прогиба под нагрузкой по сравнению с листовыми лотками
• Малый вес при сохранении прочности - удобнее транспортировать и монтировать
• Открытая конструкция - быстрый осмотр, замена и добавление кабелей без демонтажа
• Защита от коррозии - цинкование по Сендзимира гарантирует долгий срок службы даже в сырых помещениях
• Подходит для автоматизации сборки - совместим с широким спектром аксессуаров СОЭМИ

Ограничения применения

• Не предназначен для прокладки в агрессивных химических средах - например, в производствах с постоянным воздействием кислот или щелочей
• Не следует использовать в условиях постоянного погружения в воду - хотя покрытие защищает от влаги, он не является герметичным
• Без дополнительных соединителей не образует цельную трассу - необходимо закупать отдельно стыковочные детали
• Не рекомендуется для скрытой прокладки внутри стен или полов - предназначен исключительно для открытой установки

Примеры использования

• Прокладка силовых кабелей от распределительного щита до оборудования на производстве
• Обустройство кабельных трасс в многоэтажных офисах - от этажных щитов до рабочих мест
• Установка кабельроста в лифтовых шахтах или технических шахтах зданий
• Формирование маршрутов для слаботочных сетей (LAN, CCTV, сигнализация) в торговом центре

Практические советы

• Перед монтажом проверьте посадочный диаметр крепежных элементов - они должны подходить под отверстия в бортах лотка (стандарт M8)
• При вертикальной прокладке используйте зажимные скобы каждые 0,5–0,8 м - это предотвратит перегрузку нижней части лотка
• Для длинных трасс (>10 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Выбирайте лоток НЛ-40П1.87, если нужна максимальная жесткость при минимальном весе - он лучше, чем аналоги с толщиной 1,2 мм
• Совмещайте с фасонными элементами того же производителя - СОЭМИ обеспечивает точное соответствие геометрии и крепежа
