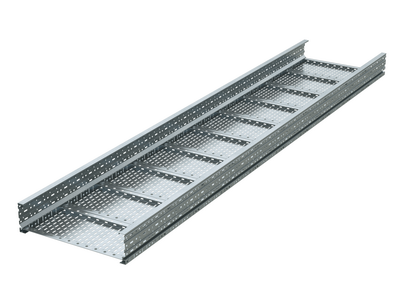

Лоток перфорированный 200х200 L3000 сталь 1.5мм тяжелый (лонжерон) ДКС USM322

Лоток кабельный листовой перфорированный 200х200х3000х1,5мм, лонжерон от DKC (ДКС), артикул usm322, предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокими механическими нагрузками. Его прочная конструкция и оцинкованное покрытие делают его подходящим для длительной эксплуатации в сложных условиях.

Назначение и область применения

Лоток кабельный листовой перфорированный 200х200х3000х1,5мм, лонжерон используется там, где требуется высокая несущая способность и долговечность: на промышленных предприятиях, в портах, на верфях, в крупных складах и производственных цехах. Подходит для прокладки кабелей на длинных пролетах - до 9 метров между опорами. Благодаря перфорации обеспечивается естественная вентиляция трассы, что снижает нагрев кабелей. Применяется в системах, требующих частого обслуживания - легко получить доступ к проводникам без демонтажа.

Технические характеристики

• Размеры: 200×200 мм (высота × ширина), длина 3000 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 1,5 мм
• Полезное сечение: 36 000 мм2 - позволяет размещать значительное количество кабелей
• Несущая способность: до 170 кг/м на пролете 6 м; до 70 кг/м на пролете 9 м
• Перфорация: боковые стенки и монтажные поверхности - для фиксации, вентиляции и удобного прохождения кабелей
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температурном воздействии
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Цвет: серый
• Исполнение: без разъема - требует сборки с использованием комплектующих

Совместимость и монтаж

Лоток кабельный листовой перфорированный 200х200х3000х1,5мм, лонжерон совместим с аксессуарами серии U5 Combitech: углы, переходники, крепления, заглушки. Монтаж осуществляется на кронштейнах, подвесках или крепится к стенам/потолкам через перфорацию. Для соединения лотков друг с другом применяются болтовые стыки - рекомендуется использовать гайки и болты M8. Перфорация позволяет легко регулировать положение кабелей и фиксировать хомутики. Усиленное исполнение гарантирует жесткость даже при больших пролетах - не требует дополнительных ребер жесткости.

Безопасность и стандарты

Лоток соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельство Российского морского регистра судоходства. Оцинкование по методу Сендзимира обеспечивает равномерное и плотное покрытие цинком - защищает от коррозии даже при механических повреждениях. Серия U5 Combitech прошла проверку на огнестойкость и не выделяет токсичных веществ при нагреве. Подходит для установки в зонах с повышенным уровнем электромагнитных помех - металл служит экраном.

Преимущества

• Высокая несущая способность - подходит для тяжелых кабельных трасс
• Горячее оцинкование по методу Сендзимира - максимальная коррозионная стойкость
• Перфорация по всей площади - удобство монтажа, вентиляция, легкий доступ к кабелям
• Усиленное исполнение - минимальный прогиб на длинных пролетах
• Сейсмостойкость - безопасно применять в районах с активной сейсмической деятельностью
• Совместимость с широким спектром аксессуаров серии U5 Combitech

Ограничения применения

Не предназначена для прямого контакта с открытым пламенем или высокотемпературными источниками (например, печи, паропроводы). Не следует использовать в средах с постоянным воздействием кислот, щелочей или сильных растворителей - оцинковка может разрушаться. Недопустимо использование без креплений на пролетах более 9 м - возможен прогиб. Отсутствие разъема требует обязательного наличия комплектующих для сборки системы - нельзя использовать как самостоятельный элемент без соединений.

Примеры использования

• Прокладка силовых кабелей на заводе по производству стали - высокая нагрузка, вибрации, запыленность
• Кабельные трассы на причальных комплексах порта - агрессивная среда, влага, солевой туман
• Электроснабжение складских ангаров с большими расстояниями между колоннами
• Системы управления на судостроительных верфях - требование к сейсмоустойчивости и коррозионной стойкости

Практические советы

• При расчете нагрузки учитывайте вес кабелей + собственный вес лотка - суммарная масса не должна превышать допустимую для выбранного пролета
• Для пролетов 7–9 м используйте дополнительные поддерживающие кронштейны каждые 2–3 м
• При резке лотка - используйте ножницы по металлу или диск на болгарке с защитой от искр - оцинковка на срезе не восстанавливается
• Закрывайте открытые торцы заглушками - предотвращает попадание пыли и влаги внутрь
• Проверьте посадочные отверстия перед монтажом - они должны точно совпадать с крепежом (диаметр отверстий - 8–10 мм)
• Лоток можно комбинировать с другими типами лотков серии U5 Combitech - например, с крышками или L-образными участками
