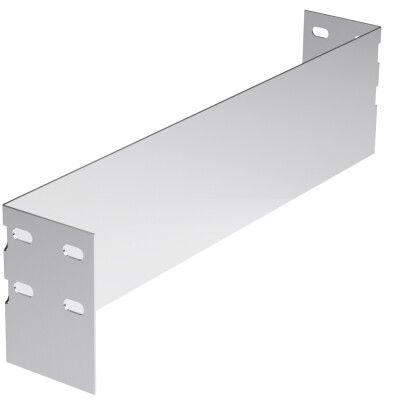

Редукция-заглушка H 200 мм, L 100 мм | URH021 DKC ДКС

Редукция-заглушка H 200 мм, L 100 мм от DKC (ДКС), артикул urh021, служит для соединения лотков разной ширины или закрывания конца кабельной трассы в системе U5 Combitech. Выполнена из оцинкованной стали, выдерживает жесткие условия эксплуатации.

Назначение и область применения

Редукция-заглушка H 200 мм, L 100 мм применяется в двух случаях:

• Как переходник между лотками системы U5 Combitech разной ширины - например, когда требуется изменить ширину трассы без перебора кабелей;
• Как торцевая заглушка - для герметичного завершения кабельной трассы, предотвращая доступ пыли, влаги и сторонних предметов внутрь канала.

Изделие рассчитано исключительно для лотков с высотой борта 200 мм. Подходит для промышленных объектов: заводов, энергообъектов, транспорта, где используются тяжелые металлические лотки.

Технические характеристики

• Высота: 200 мм - соответствует стандартному борту лотков серии U5 Combitech;
• Длина: 100 мм - обеспечивает достаточную зону фиксации и плотный контакт с торцом лотка;
• Материал: сталь оцинкованная - прочная, устойчивая к механическим повреждениям;
• Защитное покрытие: оцинковка горячим способом с непрерывным холодным цинкованием - равномерный слой защиты против коррозии даже при порезах и царапинах;
• Цвет: 7035 - серый матовый, совпадает с цветовой гаммой лотков U5 Combitech;
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температуре от –40C до +40C, допускает повышенную влажность, запыление и агрессивную среду;
• Тип изделия: заглушка лотка - функционально сочетает роль переходника и -крышки;
• Тип соединения: винтовой разъем - требует установки через крепежные отверстия с использованием болтов и гаек.

Совместимость и монтаж

Аксессуар совместим только с лотками системы U5 Combitech, имеющими высоту борта 200 мм. Для монтажа необходимо использовать комплект крепежа:

• Гайка М6 (артикул СМ100600);
• Болт М6×16 (артикул СМ010616).

Фиксация выполняется по четырем угловым точкам. Перед установкой проверьте соответствие формы и размеров кромки лотка - расхождение более чем +-1 мм затруднит герметичность. Накладывать нагрузку на редукцию-заглушку нельзя - она не является несущим элементом.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного применения в условиях повышенной влажности, пыли и колебаний температуры. Климатические классы OМ2, У2, УХЛ2, ХЛ2 обеспечивают надежную работу в помещениях с контролируемым микроклиматом, на открытых площадках и в неотапливаемых зонах. Соответствует ГОСТ 15150 и IEC 61537 для кабельных систем.

Преимущества

• Один продукт решает две задачи - и как редукция, и как заглушка, снижает количество типов деталей на складе;
• Горячее цинкование гарантирует долгий срок службы даже при частом контакте с влагой и химически активными веществами;
• Стандартный размер и форма позволяют заменить аналоги других производителей без переделки трассы;
• Серый цвет 7035 не выбивается из общей эстетики системы U5 Combitech.

Ограничения применения

• Не для лотков с высотой борта менее или более 200 мм - возможна щель, потеря герметичности и риск выпадения кабеля;
• Не предназначен для восприятия внешней нагрузки - не используйте как опору, платформу или место крепления оборудования;
• Не рекомендовано применение в средах с постоянным воздействием кислот, щелочей или растворенных солей - хотя оцинковка защищает, длительный контакт с этими веществами вызывает быструю коррозию;
• Не подходит для взрывоопасных зон - не имеет сертификата ATEX или IECEx.

Примеры использования

• На конвейере с изменением ширины лотка от 800 мм до 600 мм - редукция позволяет сохранить целостность трассы без переключений;
• На конце кабельной трассы в цеху с высокой запыленностью - заглушка препятствует попаданию пыли внутрь;
• В подземном тоннеле с периодическим затоплением - благодаря IP-защите и оцинковке изделие остается работоспособным после временного контакта с водой.

Практические советы

• Перед монтажом протрите поверхности лотка и редукции-заглушки от грязи и масла - это повысит качество контакта и продлит срок службы крепежа;
• Обязательно используйте указанный крепеж (М6×16 и гайка М6) - другие размеры могут деформировать край лотка или не обеспечить нужное усилие затяжки;
• Если редукция-заглушка используется как переходник, проверьте, что все кабели свободно проходят через уменьшенное сечение - не допускайте перегрузки по объему;
• При необходимости можно дополнительно задуть герметик вокруг крепежных отверстий - особенно в местах с высокой влажностью или агрессивной средой.
