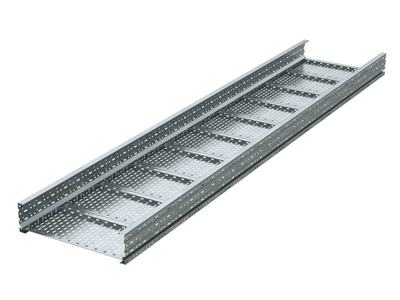

Лоток перфорированный 300х200 L3000 сталь 1.5мм тяжелый (лонжерон) ДКС USM323

Лоток кабельный листовой перфорированный 200x300x3000x1.5мм, сталь, лонжерон DKC — это прочный и вентилируемый элемент кабельной трассы, предназначенный для прокладки силовых и управляющих кабелей на промышленных объектах. Бренд DKC и артикул usm323 указывают на серию U5 Combitech, которая рассчитана на тяжелые условия эксплуатации.

Назначение и область применения

Лоток кабельный листовой перфорированный 200x300x3000x1.5мм, сталь, лонжерон DKC используется для прокладки кабелей на больших расстояниях между опорами — особенно там, где важна механическая прочность и доступ к проводникам. Подходит для установки на промышленных предприятиях, верфях, в портовых зонах, складах и цехах с высокой нагрузкой на кабельную систему. Применяется в местах, требующих долговечного решения с возможностью быстрого обслуживания.

Технические характеристики

• Размеры: ширина 200 мм, высота 300 мм, длина 3000 мм
• Толщина стали: 1,5 мм — увеличенная для повышенной жесткости
• Материал: оцинкованная сталь, обработка по методу Сендзимира — равномерное, плотное покрытие цинком
• Полезное сечение: 54 000 мм² — позволяет размещать значительное количество кабелей
• Несущая способность: до 170 кг/м при пролете 6 м; до 70 кг/м при пролете 9 м
• Перфорация: есть на дне и боковых стенках — обеспечивает вентиляцию и удобство фиксации кабелей
• Огнестойкость: да — материал не поддерживает горение, сохраняет целостность при температурном воздействии
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 — работает в условиях повышенной влажности, холодного и умеренного климата
• Цвет: серый — единый цвет оцинкованной поверхности после обработки
• Исполнение: без разъема — требуется сборка с использованием аксессуаров
• Усиленное исполнение: да — конструкция адаптирована для работы с большими нагрузками и длинными пролетами

Совместимость и монтаж

Лоток кабельный листовой перфорированный 200x300x3000x1.5мм, сталь, лонжерон DKC совместим с комплектующими серии U5 Combitech: кронштейнами, углами, переходами и креплениями. Монтаж выполняется на несущие конструкции с помощью болтов через перфорацию в лонжеронах. Расстояние между точками крепления зависит от нагрузки: для максимальной грузоподъёмности рекомендуется шаг не более 1,5–2 м. Для прямых участков допускаются пролеты до 9 м, но при этом необходимо соблюдать нормы по прогибу. Перфорация позволяет легко фиксировать кабели хомутиками без демонтажа лотка.

Безопасность и стандарты

Лоток соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельства Российского морского регистра судоходства. Это подтверждает его применение в опасных зонах, включая морские и портовые объекты. Огнестойкость обеспечивается за счет стального основания и отсутствия горючих материалов. Цинковое покрытие по методу Сендзимира гарантирует длительную коррозионную стойкость даже при механических повреждениях покрытия.

Преимущества

• Высокая несущая способность — подходит для массивных кабельных трасс
• Перфорация с обеих сторон — улучшает теплоотвод и снижает риск перегрева
• Оцинкование по Сендзимиру — надежная защита от коррозии в агрессивной среде
• Усиленная конструкция — минимизирует деформацию при длительной нагрузке
• Готовность к монтажу в сложных климатических условиях — не требует дополнительной защиты

Ограничения применения

• Не предназначен для прокладки в зонах с постоянным контактом с открытым пламенем или высокотемпературными поверхностями выше 400 °C
• Без разъема — требует наличия специальных соединителей и аксессуаров для изменения направления
• Не рекомендуется использовать в качестве несущего элемента для трубопроводов или оборудования — только для кабелей
• При монтаже на пролетах более 6 м необходим расчет прогиба и дополнительная фиксация

Примеры использования

• Прокладка силовых кабелей на заводе по производству судов — между корпусами и технологическими площадками
• Кабельная трасса в складском комплексе с крупногабаритной техникой — для питания автоматизированных систем
• Энергообеспечение причальной зоны порта — устойчив к соляному туману и перепадам температур
• Трассировка управления в цехах с частыми мойками — благодаря оцинковке выдерживает влажную среду

Практические советы

• При заказе убедитесь, что посадочные отверстия в креплениях совпадают с перфорацией лотка — шаг 50 мм
• Для длинных прямых участков (>6 м) используйте компенсационные элементы, чтобы избежать деформации от температурного расширения
• Фиксация кабелей внутри лотка должна осуществляться мягкими хомутиками — жесткие крепления могут повредить изоляцию
• При необходимости изгиба применяйте только заводские углы серии U5 Combitech — самодельные изгибы нарушают несущую способность
• Проверьте наличие сертификатов на партию — особенно важно для объектов, находящихся под контролем морского регистра
