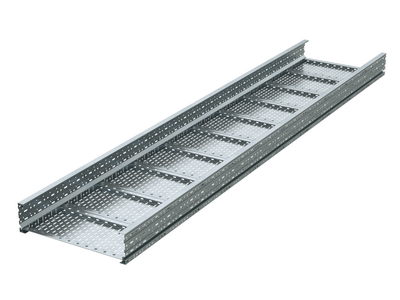

Лоток перфорированный 400х200 L3000 сталь 1.5мм тяжелый (лонжерон) гор. оцинк. ДКС USM324HDZ

Лоток кабельный листовой перфорированный 200x400x3000x1.5мм, лонжерон, горячеоцинкованный от DKC (ДКС), артикул usm324hdz, предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокой механической нагрузкой и агрессивной средой.

Назначение и область применения

Лоток кабельный листовой перфорированный 200x400x3000x1.5мм, лонжерон, горячеоцинкованный используется там, где требуется прочная, долговечная и вентилируемая кабельная трасса. Подходит для прокладки кабелей на больших пролетах - например, в производственных цехах, на верфях, в портовых зонах, на складах и в энергообъектах. Особенно эффективен там, где есть риск воздействия влаги, химических веществ или сильных вибраций.

Технические характеристики

• Размеры: ширина 200 мм, высота 400 мм, длина 3000 мм
• Толщина материала: 1.5 мм
• Материал: сталь с горячим цинкованием
• Полезное сечение: 72 000 мм2 - достаточное для плотного заполнения кабелями без перегрева
• Перфорация: боковые стенки и монтажные поверхности - для фиксации, проветривания и удобного доступа
• Несущая способность: до 170 кг/м на пролете 6 м; до 70 кг/м на пролете 9 м
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –60C до +40C, в условиях повышенной влажности и атмосферных осадков
• Цвет: серый
• Исполнение: без разъема - требует сборки на месте
• Усиленное исполнение: да - увеличенная жесткость за счет толщины стали и конструкции лонжеронов

Совместимость и монтаж

Лоток кабельный листовой перфорированный 200x400x3000x1.5мм, лонжерон, горячеоцинкованный собирается из двух параллельных лонжеронов и поперечных траверсов. Монтажная перфорация позволяет крепить лоток к опорным конструкциям болтами или хомутами через каждые 1–1.5 м. Для соединения между собой лотки можно стыковать по длине - рекомендуется использовать крепления через перфорацию. Нет готовых переходников или разъемов - все соединения выполняются на месте. Учитывайте посадочные размеры: внутренняя ширина 200 мм, высота 400 мм - выбирайте кабели и фитинги с учетом этих габаритов.

Безопасность и стандарты

• Соответствует ГОСТ 30546.1-98 по сейсмоустойчивости
• Подтверждено соответствие требованиям Российского морского регистра судоходства
• Огнестойкость обеспечена конструкцией и материалом - не распространяет пламя
• Горячее цинкование защищает от коррозии даже при повреждении поверхностей

Преимущества

• Высокая несущая способность - выдерживает тяжелые кабельные пакеты на длинных пролетах
• Перфорация обеспечивает естественную вентиляцию - снижает нагрев кабелей
• Горячее цинкование - срок службы более 25 лет даже в агрессивной среде
• Усиленная конструкция - минимальный прогиб при максимальной нагрузке
• Простой доступ к кабелям - легко заменить или добавить провода без демонтажа всего участка
• Сейсмостойкость - сохраняет целостность при вибрациях и малых землетрясениях

Ограничения применения

• Не предназначен для прокладки внутри помещений с постоянным контактом с открытым огнем или расплавленными металлами
• Не следует применять в местах с частыми ударными нагрузками - возможна деформация кромок
• Требуется точный расчет шага опор - при пролетах больше 9 м несущая способность снижается ниже допустимого уровня
• Отсутствие заводских разъемов - требует дополнительного времени на сборку и крепление
• Не подходит для прокладки в системах с требованием герметичности - перфорация исключает полную герметизацию

Примеры использования

• Прокладка силовых кабелей на заводе по производству оборудования - устойчив к маслам, влаге и вибрациям станков
• Кабельные трассы в портовых терминалах - выдерживает соленый воздух и перепады температур
• Электроснабжение складских комплексов - удобство обслуживания и быстрая модификация маршрута
• Оборудование верфи - совместим с требованиями морского регистра

Практические советы

• При монтаже на пролетах 6–9 м используйте минимум три точки крепления на каждый лоток - это предотвращает прогиб
• Проверьте перед установкой наличие острых кромок - при необходимости слегка зашлифуйте их для безопасности
• Для защиты от механических повреждений в зонах прохода людей используйте дополнительные кожухи или решетки
• При использовании в холодном климате (УХЛ, ХЛ1) убедитесь, что кабели также рассчитаны на низкие температуры - сам лоток не боится холода, но изоляция кабелей может стать хрупкой
• Заполняйте лоток не более чем на 40–50% от полезного сечения - это гарантирует теплоотвод и будущее расширение трассы
