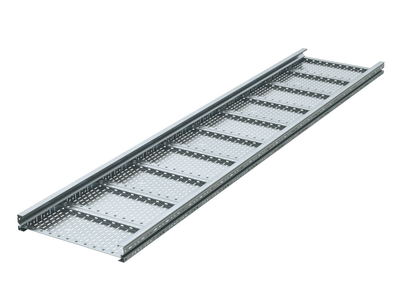

Лоток перфорированный 300х 80х6000х1,5мм, лонжерон, цинк-ламельный | USM683ZL DKC ДКС

Лоток кабельный листовой 300х80х6000х1,5мм, лонжерон, цинк-ламельный от DKC (ДКС), артикул usm683zl, предназначен для надежной прокладки силовых и контрольных кабелей на протяженных трассах в условиях повышенных механических нагрузок и агрессивной среды.

Назначение и область применения

Лоток кабельный листовой 300х80х6000х1,5мм, лонжерон, цинк-ламельный используется там, где требуется высокая прочность и долговечность кабельной трассы. Подходит для прокладки кабелей на промышленных объектах, в портах, на верфях, в крупных складах и производственных зонах. Особенно эффективен при необходимости прокладывать кабели на больших расстояниях между опорами - до 6 метров без дополнительного усиления.

Технические характеристики

• Размеры: ширина 300 мм, высота 80 мм, длина 6000 мм
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная с цинк-ламельным покрытием
• Полезное сечение: 18 000 мм2 - позволяет размещать значительное количество кабелей
• Тип: перфорированный лоток с лонжеронами и поперечными траверсами
• Покрытие: цинк-ламель - комбинированное покрытие на базе магниевой смолы с частицами цинка и алюминия
• Монтажная перфорация: да - возможность крепления болтами через отверстия
• Перфорированная боковая стенка: да - обеспечивает вентиляцию и удобство прокладки кабелей
• Усиленное исполнение: да - увеличенная жесткость за счет профиля и толщины стали
• Огнестойкость: да - материал не поддерживает горение
• Исполнение: без разъема - требует сборки на месте
• Цвет: серый

Совместимость и монтаж

Лоток кабельный листовой 300х80х6000х1,5мм, лонжерон, цинк-ламельный совместим с крепежом серии U5 Combitech: кронштейнами, подвесками и соединительными элементами того же производства. Монтаж выполняется на несущих конструкциях с шагом до 6 м благодаря усиленному исполнению. Перфорация по всей поверхности позволяет фиксировать лоток любым подходящим крепежом - саморезами, болтами или хомутами. Для соединения нескольких участков используйте прямые стыковочные планки или уголки. Учитывайте посадочную ширину 300 мм при выборе поддерживающих элементов.

Безопасность и стандарты

Лоток соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельства Российского морского регистра судоходства. Цинк-ламельное покрытие обеспечивает класс защиты от коррозии выше, чем обычное гальваническое цинкование аналогичной толщины. Материал не распространяет пламя и не выделяет токсичных веществ при нагреве - подходит для помещений с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая несущая способность - допускает прокладку на длинных пролетах без прогиба
• Отличная вентиляция - перфорация снижает перегрев кабелей
• Улучшенная коррозионная стойкость - цинк-ламельное покрытие служит дольше, чем стандартное цинкование
• Простой доступ к кабелям - боковые перфорации позволяют легко вводить/выводить провода
• Сейсмостойкость - сохраняет целостность при вибрациях и ударных нагрузках
• Огнестойкость - безопасен в местах с высоким риском возгорания

Ограничения применения

Не рекомендуется использовать в условиях постоянного контакта с агрессивными химическими жидкостями (например, кислотами, щелочами) - даже цинк-ламельное покрытие не гарантирует полную устойчивость. Также не предназначен для прокладки в воде или во влажных средах с постоянным воздействием паров - для таких условий нужны герметичные каналы. Отсутствие разъема требует дополнительных комплектующих для соединения участков - не является готовым модульным решением.

Примеры использования

• Прокладка силовых кабелей вдоль корпуса судна на верфи
• Кабельные трассы в цехах металлургических заводов
• Подвесные лотки в логистических комплексах с высокой плотностью кабелей
• Электроснабжение оборудования на открытых площадках портов
• Трассировка управления в автоматизированных производственных линиях

Практические советы

• При монтаже на потолке или стене соблюдайте минимальный радиус изгиба - не менее 10×высоты лотка (800 мм)
• Для крепления используйте анкерные болты или кронштейны с учетом веса заполненного лотка - один участок 6 м с полной нагрузкой может достигать 30–40 кг
• При необходимости удлинения - стыкуйте лотки точно по оси, чтобы не образовались перепады, затрудняющие протяжку кабелей
• Цинк-ламельное покрытие не требует специального ухода, но при повреждении поверхностей лучше обработать место антикоррозийным составом на основе цинка
• Проверьте соответствие посадочных отверстий в крепеже - перфорация рассчитана под стандартные M8/M10 болты
