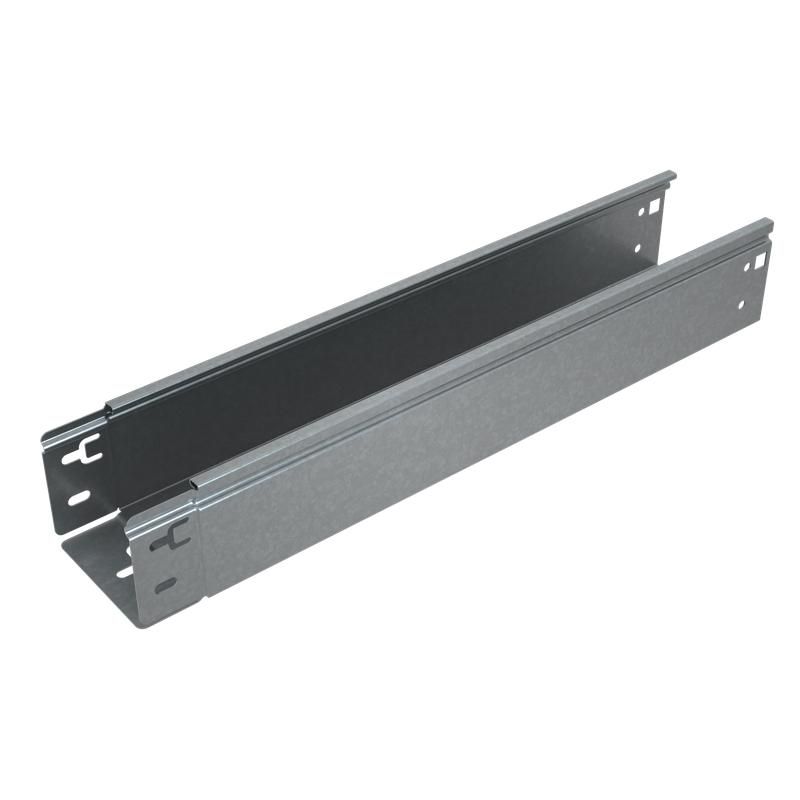

Лоток листовой неперфорированный 100х80 L3000 1.5мм "Быстрый монтаж ПЛЮС" LNplus80-100-1.5-3000 INOX304 КМ PL13190 КМ-Профиль

Лоток кабельный листовой неперфорированный 80х100х1,5 L3000 мм INOX304 серии ПЛЮС (LNplus80-100-1.5-3000, КМ-профиль) предназначен для прокладки силовых и контрольных кабелей в агрессивных средах - например, на пищевых, химических и медицинских производствах. Выполнен из нержавеющей стали AISI304, обеспечивает долговечность, огнестойкость и совместим с крышками серии ПЛЮС.

Назначение и область применения

Лоток LNplus80-100-1.5-3000, КМ-профиль используется там, где важна устойчивость к коррозии, повышенная влажность, моющие средства, перепады температур и наличие агрессивных веществ. Подходит для прокладки кабелей в помещениях пищевой, фармацевтической и химической промышленности, на судах, в портовых зонах, в системах очистки сточных вод и других объектах с жесткими требованиями к чистоте и безопасности.

Технические характеристики

• Материал: нержавеющая сталь AISI304 - устойчива к окислению, кислотам, щелочам и солевому туману
• Форма: листовой, неперфорированный - защищает кабели от пыли, влаги и механических воздействий
• Размеры: ширина 100 мм, высота борта 80 мм, длина 3000 мм
• Полезное сечение: 7334 мм2 - позволяет размещать значительное количество кабелей без перегрузки
• Толщина стенки: 1,5 мм - обеспечивает достаточную жесткость при сохранении легкости
• Цвет: серый - естественный цвет нержавеющей стали после термической обработки
• Защитное покрытие: необработанная поверхность - не требует дополнительного антикоррозийного слоя
• Огнестойкость: да - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Лоток LNplus80-100-1.5-3000, КМ-профиль оснащен интегрированными лепестками для быстрой сборки. Лотки соединяются друг с другом без дополнительных болтов - достаточно совместить края и зафиксировать их путем загиба лепестков. Это снижает время установки и минимизирует риск ошибок при монтаже. Для герметичности и защиты от внешних загрязнений рекомендуется применять крышки серии ПЛЮС, которые плотно закрываются на замках. Монтаж возможен на кронштейнах, подвесах или креплениях типа “А”/“B”, подходящих для профиля 100×80 мм.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам. Материал AISI304 подтвержден как безопасный для контакта с продуктами питания и медикаментами. Неперфорированная конструкция предотвращает попадание стороннего мусора внутрь трассы, снижая риск возгорания и короткого замыкания. Огнестойкость обеспечивается за счет металлической основы - материал не горит и не выделяет токсичных газов при нагреве до высоких температур.

Преимущества

• Высокая коррозионная стойкость благодаря AISI304 - срок службы превышает 25 лет даже в морском воздухе
• Завальцованные края бортов - не царапают изоляцию кабелей при протяжке
• Быстрая сборка без инструментов - экономит время и трудозатраты
• Удобная форма с высоким бортом - предотвращает выпадение кабелей при вертикальном монтаже
• Поддержка системы «PLUS» - возможность расширения трассы с использованием однотипных комплектующих

Ограничения применения

Лоток LNplus80-100-1.5-3000, КМ-профиль не предназначен для использования в условиях постоянного механического давления (например, под колесными транспортерами или в местах с частым проходом людей). Также не следует применять его в средах с концентрацией хлоридов выше допустимого уровня для AISI304 - в таких случаях требуется более дорогая сталь AISI316. Температура эксплуатации не должна превышать +400 C длительно - при кратковременных перегревах до +800 C материал сохраняет форму, но теряет прочностные характеристики.

Примеры использования

• Кабельные трассы в цехах по производству молока и мяса - где регулярно проводится мойка паром и химическими средствами
• Прокладка сигнальных кабелей в лабораториях фармацевтики - требуют чистоты и отсутствия коррозии
• Электроснабжение причальных комплексов - защита от соленого тумана и влажности
• Трассировка управления в химических реакторах - устойчивость к кислотам и щелочам

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба трассы был не менее 5×высоты борта (≥400 мм) - иначе деформируется профиль
• При необходимости удлинения используйте только лотки той же серии - совпадение лепестков гарантирует герметичность
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• При работе с тяжелыми кабелями (более 10 кг/м) рассчитывайте шаг опор - максимальная нагрузка на 1 м составляет ~12 кг
• Крышка серии ПЛЮС обязательна при наличии влажной среды или риске попадания посторонних предметов
