Лоток кабельный листовой LNplus 50x200x1.5 INOX304 Система КМ PL13108

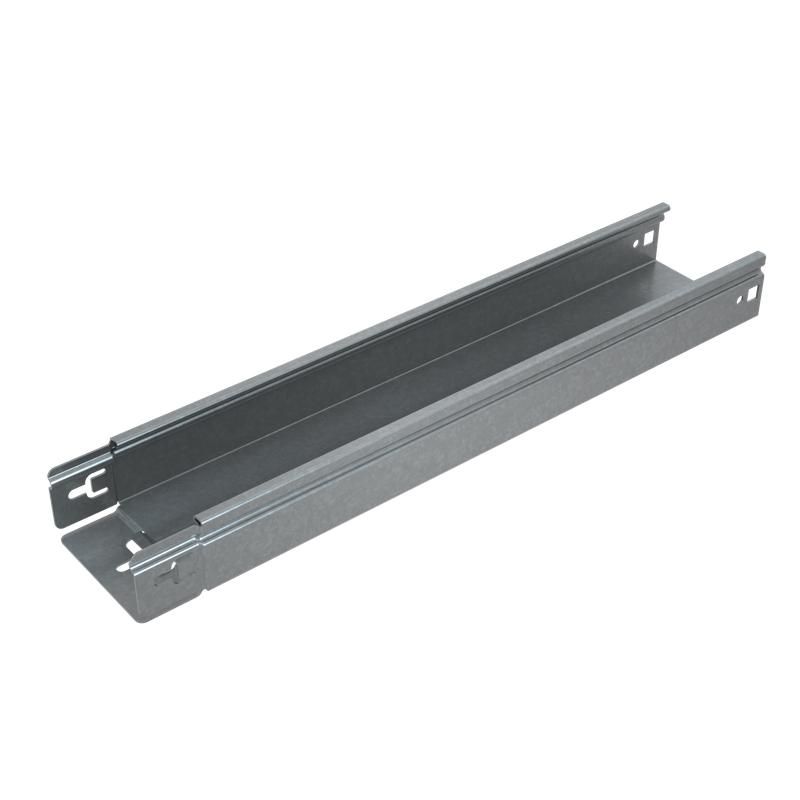

Лоток кабельный листовой неперфорированный 50х200х1,5 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LNplus50-200-1.5-3000) - это прочный металлический канал из нержавеющей стали для прокладки кабелей в агрессивных и влажных средах. Подходит для промышленного использования там, где важна долговечность, чистота и безопасность.

Назначение и область применения

Лоток LNplus50-200-1.5-3000 предназначен для прокладки силовых и контрольных кабелей в условиях повышенной влажности, воздействия химических веществ, перепадов температур и требований к гигиене. Применяется в пищевой и фармацевтической промышленности, на химических производствах, в портовых и прибрежных объектах, а также в других местах, где необходима коррозионная стойкость и легкая очистка поверхности.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 - устойчива к коррозии, кислотам, щелочам и солям
• Размеры: ширина 200 мм, высота борта 50 мм, длина 3000 мм
• Толщина стенки: 1,5 мм - обеспечивает жесткость и устойчивость к деформациям
• Полезное сечение: 9274 мм2 - позволяет размещать значительный объем кабелей
• Исполнение: неперфорированное - защищает кабели от пыли, влаги и сторонних предметов
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый - естественный цвет нержавеющей стали после термической обработки
• Покрытие: необработанная поверхность - сохраняет антикоррозийные свойства стали без дополнительных слоев

Совместимость и монтаж

Лоток LNplus50-200-1.5-3000 совместим с другими элементами серии ПЛЮС: углы, переходники, крышки и соединители. Монтаж осуществляется по принципу «быстрый монтаж» - лотки соединяются друг с другом через интегрированные лепестки, которые предварительно согнуты и готовы к фиксации без дополнительных крепежей. Установка возможна на стены, потолки и опоры с помощью стандартных кронштейнов. Для герметичности и защиты от внешнего воздействия рекомендуется применять крышки серии ПЛЮС.

Безопасность и стандарты

Лоток изготовлен в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение для умеренного и холодного климата). Материал AISI 304 соответствует международному стандарту на нержавеющую сталь для пищевых и медико-технических применений. Огнестойкость подтверждает возможность эксплуатации в помещениях с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - срок службы до 25+ лет в агрессивных средах
• Завальцованные края бортов (180°) - исключают риск повреждения изоляции кабелей при прокладке и обслуживании
• Усиленная толщина 1,5 мм - выдерживает нагрузки от большого количества кабелей и механические удары
• Отсутствие перфорации - снижает риск попадания влаги, пыли и мусора внутрь трассы
• Модульная система ПЛЮС - позволяет собирать трассы любой конфигурации без сварки

Ограничения применения

Лоток LNplus50-200-1.5-3000 не предназначен для использования в условиях постоянного погружения в жидкости или под давлением воды. Также не следует применять его в средах с высокой концентрацией хлоридов (например, морская вода с высоким уровнем соли) без дополнительной защиты - хотя AISI 304 устойчив, он не является морской сталью типа 316. Температура эксплуатации не должна превышать +400 C длительно - выше этого значения возможно изменение структуры металла.

Примеры использования

• Кабельные трассы в цехах пищевой промышленности (мясопереработка, молочные заводы)
• Прокладка проводов в лабораториях и фармацевтических производственных модулях
• Электроснабжение оборудования на причалах, судостроительных верфях
• Кабельные системы в химических реакторных отделениях и системах водоочистки

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба лотка не был меньше минимально допустимого - иначе можно повредить завальцовку краев
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• При использовании крышек серии ПЛЮС убедитесь, что они плотно защелкиваются - это гарантирует герметичность и удобство сервисного доступа
• Посадочный диаметр крепежных отверстий под кронштейны - 8 мм; используйте болты M6 с гроверами для вибрационных зон
• Чистка поверхности - только мягкие моющие средства без хлорсодержащих составов, чтобы не повредить пассивный слой нержавеющей стали
