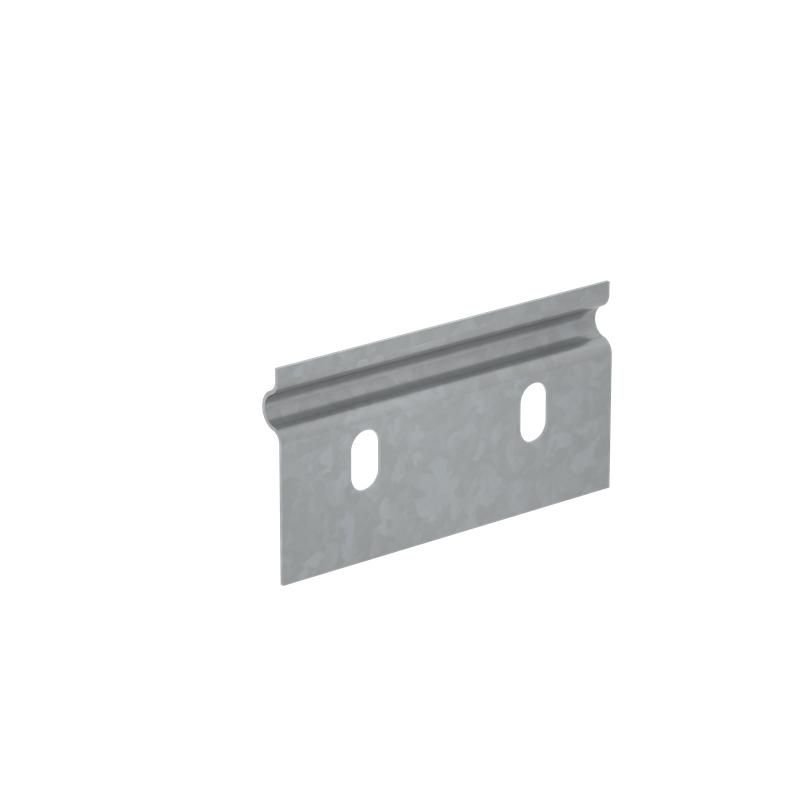

Соединительная пластина для борта 50 мм "ПЛЮС" INOX304 | SP1plus КМ - профиль КМ-Профиль PL6502 INOX

Соединительная пластина для борта 50 мм ПЛЮС INOX304 КМ - это надёжный элемент для соединения секций кабельных лотков из нержавеющей стали, обеспечивающий герметичный и долговечный стык в условиях повышенной влажности, агрессивных сред и частой мойки. Продукт серии PLUS от КМ-Профиля предназначен для профессионального монтажа кабельных трасс на промышленных объектах.

Назначение и область применения

Соединительная пластина для борта 50 мм ПЛЮС INOX304 КМ применяется для соединения двух прямых секций кабельного лотка с одинаковой высотой борта - 50 мм. Она обеспечивает механическую прочность и электрическую целостность стыка, сохраняя герметичность всей трассы. Подходит для установки внутри помещений и на открытых площадках, где важна устойчивость к коррозии и воздействию моющих средств.

• Основное применение: соединение секций кабельных лотков в системах с высотой борта 50 мм
• Подходит для предприятий пищевой, фармацевтической и химической промышленности
• Эффективна в морских, прибрежных и влажных зонах
• Используется там, где требуется регулярная гигиеническая очистка оборудования

Технические характеристики

• Тип изделия: продольный соединитель для борта
• Высота борта совместимости: 50 мм
• Материал: нержавеющая сталь AISI 304 (INOX304)
• Толщина металла: 0,8 мм
• Тип соединения: винтовой разъём (крепление болтами через отверстия)
• Покрытие: отсутствует - поверхность матовая, естественная
• Цвет: серый (цвет исходной нержавеющей стали)
• Климатическое исполнение: У1 / УХЛ1 - работает при температуре от −50 C до +40 C
• Огнестойкость: да - материал не горит, не выделяет токсичных веществ при нагреве
• Применение для кабельных лотков: да - специально адаптирована под профили 50 мм

Совместимость и монтаж

Соединительная пластина для борта 50 мм ПЛЮС INOX304 КМ совместима только с кабельными лотками того же типа и высоты - 50 мм - от производителей, использующих стандартизированные габариты. Монтаж выполняется без сварки:

• Стыкуются две секции лотка, плотно подводятся друг к другу
• Пластина устанавливается внутрь бортов снизу или сверху - зависит от направления трассы
• Фиксируется саморезами или болтами M4–M6 (не входят в комплект)
• Не требует предварительной подготовки - готова к установке сразу после распаковки

Внимание: не использовать с лотками других высот (например, 25 мм или 100 мм) - возможен перекос и потеря жёсткости стыка.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1
• Материал AISI 304 соответствует DIN EN 10088-1 - устойчив к хлоридам, щелочам и кислотам
• Обеспечивает класс защиты IP65+ при правильном монтаже с герметизацией шва
• Не содержит свинца, кадмия и других запрещённых в пищевой промышленности материалов

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали AISI 304 - срок службы более 15 лет даже в агрессивных средах
• Не нуждается в антикоррозийном покрытии - экономия на обслуживании
• Готовая к монтажу форма - снижение времени установки на 30–40%
• Сохраняет форму и прочность при циклическом нагреве и остывании
• Поддерживает электрическую связь между секциями - важно для заземления трассы

Ограничения применения

• Не для угловых поворотов - только для прямых соединений
• Не рекомендуется для нагрузок выше нормированной массы кабелей в лотке (до 15 кг/м)
• Не заменяет опорные элементы - должна использоваться только как соединитель
• Не подходит для внешней установки без дополнительной защиты от осадков - хотя материал устойчив, влага может задерживаться в стыке
• Запрещено использование с пластиковыми или алюминиевыми лотками - риск электрохимической коррозии

Примеры использования

• Соединение участков кабельных лотков в цехах мясопереработки, где проводится паровая мойка
• Прокладка силовых кабелей в фармацевтических лабораториях с постоянной дезинфекцией
• Трассировка сигналов управления на судах и портовых терминалах
• Аксессуар в системах автоматизации на химзаводе с агрессивными выбросами

Практические советы

• Перед монтажом проверьте, что торцы лотков ровные - искривление вызывает плохой контакт
• Используйте болты с плоской головкой и шайбами - они равномернее распределят усилие
• При необходимости герметизации стыка - нанесите силиконовый состав на край пластины перед установкой
• Не затягивайте болты слишком сильно - тонкий металл (0,8 мм) легко деформируется
• Соединительная пластина для борта 50 мм ПЛЮС INOX304 КМ - идеальный выбор, когда важна чистота, безопасность и долговечность; её можно заказывать партиями - все экземпляры имеют одинаковые геометрические допуски
