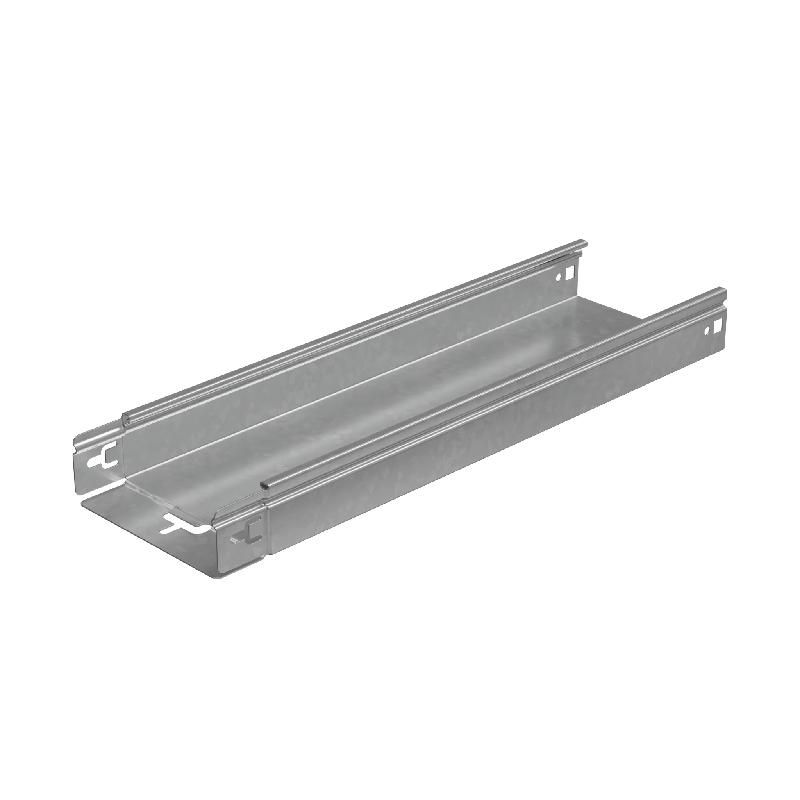

Лоток неперфорированный 50х150х1,5 L6000 мм Быстрый монтаж ПЛЮС - PL9844 КМ-Профиль

Лоток кабельный листовой 150х50х6000 сталь 1.5мм КМ от компании КМ-Профиль - это металлическая конструкция для упорядоченной прокладки кабелей внутри зданий. Изделие выполнено из оцинкованной стали, имеет защищённые края и систему быстрого соединения, что делает его удобным решением для стационарных кабельных трасс. Артикул pl9844 соответствует серии PLUS.

Назначение и область применения

Лоток предназначен для прокладки силовых, контрольных и коммуникационных кабелей в помещениях с сухим климатом и слабоагрессивными условиями. Подходит для использования в офисах, производственных цехах, телекоммуникационных шкафах, серверных и других закрытых объектах. Не применяется на улице, в сырых помещениях, в химически активных средах или там, где возможны ударные нагрузки.

Технические характеристики

• Ширина: 150 мм
• Высота борта: 50 мм
• Длина: 6000 мм
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Форма: глухой (без перфорации)
• Края бортов: завальцованные на 180°

Совместимость и монтаж

Лоток оснащён интегрированными лепестками для соединения по принципу «быстрый монтаж». Лотки стыкуются друг с другом без дополнительных крепёжных деталей - достаточно совместить края и зафиксировать их за счёт загнутых участков. Установка осуществляется на кронштейны или крепления типа «ласточкин хвост». Для герметичности и защиты от пыли рекомендуется применять крышки серии PLUS, совместимые по габаритам. Монтаж допускается только на ровные поверхности с равномерной нагрузкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения UH2 - предназначено для работы в условиях умеренного и холодного климата при температуре от −40 C до +40 C. Оцинкование обеспечивает антикоррозийную защиту в рамках заявленных условий эксплуатации. Наличие завальцованных кромок снижает риск повреждения изоляции кабеля при прокладке.

Преимущества

• Завальцованные края бортов - безопасны для кабелей, не требуют установки защитных планок
• Система «быстрый монтаж» позволяет собирать трассу без болтов и гаек, экономя время
• Оцинкованная сталь Сендзимира даёт долгую службу даже при колебаниях влажности
• Стандартная длина 6 метров минимизирует количество стыков при прокладке длинных трасс
• Совместимость с крышками серии PLUS обеспечивает полную герметизацию трассы

Ограничения применения

• Не используется на открытом воздухе - оцинковка не рассчитана на постоянное воздействие дождя, снега или солевых аэрозолей
• Не подходит для агрессивных сред: химических лабораторий, цехов с кислотными выбросами, морских портов
• Не выдерживает значительные точечные нагрузки - нельзя устанавливать на него оборудование или тяжёлые трубопроводы
• Работает только в пределах температурного диапазона, указанного в ГОСТ 15150-69

Примеры использования

• Прокладка кабелей питания и управления в административном здании
• Укладка сигнальных проводов на конвейерной линии в пищевом цеху
• Обустройство кабельной трассы в серверной комнате с использованием крышек
• Монтаж кабелей связи в распределительных щитовых на этажах жилого комплекса

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность лотка была чистой - остатки металлической стружки могут повредить изоляцию
• При соединении лотков убедитесь, что лепестки плотно заходят друг в друга - недостаточно плотное соединение снижает прочность всей трассы
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров, особенно при перепадах температур
• Выбирайте крышки серии PLUS того же цвета и профиля - они легко фиксируются и не деформируются при закрывании
• Посадочный диаметр кабелей не должен превышать 70% свободного объёма лотка - это сохраняет теплоотвод и доступ для обслуживания
