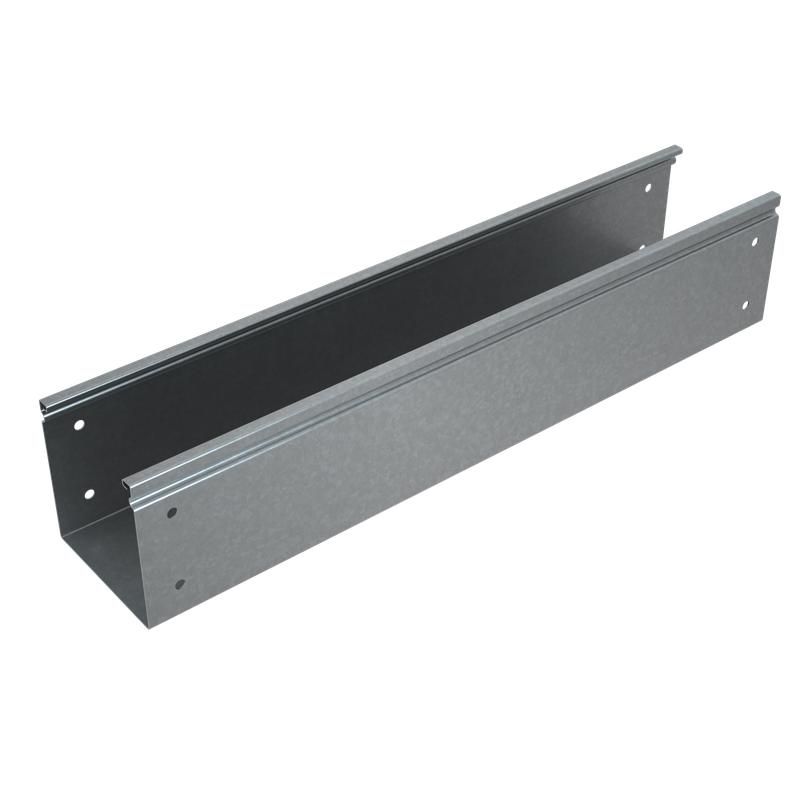

Лоток листовой неперфорированный 200х100 L3000 1.5мм "Стандарт ПЛЮС" LNEplus100-200-1.5-3000 INOX304 КМ PL5375 КМ-Профиль

Лоток кабельный листовой неперфорированный 100х200х1,5 L3000 мм INOX304 КМ-профиль серии LNEplus - это прочный, коррозионностойкий элемент для прокладки кабелей в агрессивных средах. Выполнен из нержавеющей стали AISI304, обеспечивает долговечную работу в условиях повышенной влажности, химического воздействия и требований санитарной чистоты.

Назначение и область применения

Лоток предназначен для прокладки силовых и контрольных кабелей там, где важна устойчивость к коррозии, мойкам, химическим веществам и высокой влажности. Применяется в пищевой и фармацевтической промышленности, на химических производствах, в морских портах, на береговых объектах, в туннелях и других местах с жесткими требованиями к безопасности и чистоте.

Технические характеристики

• Материал: нержавеющая сталь AISI304 - устойчива к окислению, кислотам, щелочам и солевому туману
• Форма: листовой, неперфорированный - защищает кабели от пыли, влаги и механических воздействий
• Размеры: ширина 200 мм, высота борта 100 мм, длина 3000 мм
• Толщина стенки: 1,5 мм - обеспечивает достаточную жесткость при минимальном весе
• Полезное сечение: 19 124 мм2 - позволяет разместить значительный объем кабелей
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Покрытие: необработанная поверхность - сохраняет естественные антикоррозионные свойства стали
• Цвет: серый - натуральный цвет нержавеющей стали

Совместимость и монтаж

Секции лотка соединяются друг с другом с помощью плоских соединительных пластин (не входят в комплект). Края бортов завальцованны на 180° - предотвращают повреждение изоляции кабелей при установке и обслуживании. Лоток совместим с крышками серии LNEplus, которые обеспечивают герметичность и защиту от внешних загрязнений. Монтаж осуществляется на кронштейны, подвесы или крепления к стенам/потолкам с шагом до 1,5 м. Учитывайте посадочные размеры крепежа - они должны соответствовать толщине стенки 1,5 мм.

Безопасность и стандарты

Лоток изготовлен в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение для агрессивных сред). Обеспечивает класс огнестойкости, соответствующий нормам для промышленных кабельных систем. Нержавеющая сталь AISI304 не выделяет токсичных веществ даже при нагреве, что делает лоток безопасным для использования в медико-биологических и пищевых объектах.

Преимущества

• Высокая коррозионная стойкость - срок службы более 25 лет в агрессивных средах
• Удобство очистки - гладкая поверхность легко моется, подходит для помещений с требованиями GMP и HACCP
• Механическая прочность - толщина 1,5 мм выдерживает нагрузки при заполнении кабелями и внешнем давлении
• Отсутствие перфорации - снижает риск попадания влаги, пыли и посторонних частиц внутрь трассы
• Низкая теплопроводность - меньше нагревается при прохождении больших токов по сравнению с алюминием

Ограничения применения

• Не предназначена для постоянного погружения в жидкость - хотя материал устойчив к влаге, лоток не является герметичной трубой
• Не рекомендован для использования в средах с концентрированными кислотами (например, HF, H₂SO₄ свыше 70%) - возможна локальная коррозия
• Запрещено применять в качестве несущего элемента для тяжелых технологических трубопроводов - только для кабельных трасс
• Без крышек не обеспечивает IP-защиту выше IP54 - требуется обязательное использование крышек для защиты от брызг и пыли

Примеры использования

• Кабельные трассы в цехах по производству молочных продуктов - регулярные мойки паром и химическими средствами
• Линии передачи сигналов в лабораториях фармацевтики - требование к чистоте и отсутствию выделений
• Подводные и прибрежные распределительные пункты - защита от соленого воздуха и конденсата
• Объекты нефтегазовой отрасли в зонах с высокой влажностью - например, насосные станции

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный радиус для этого лотка составляет 1,5×высота борта (150 мм)
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• Используйте крышки серии LNEplus - они плотно закрываются и не требуют дополнительного крепления
• При резке используйте алмазные диски или ножницы по металлу - избегайте термической резки, чтобы не нарушить структуру стали
• Не применяйте оцинкованные или медные крепежи - возможна гальваническая коррозия; выбирайте крепеж из AISI304
