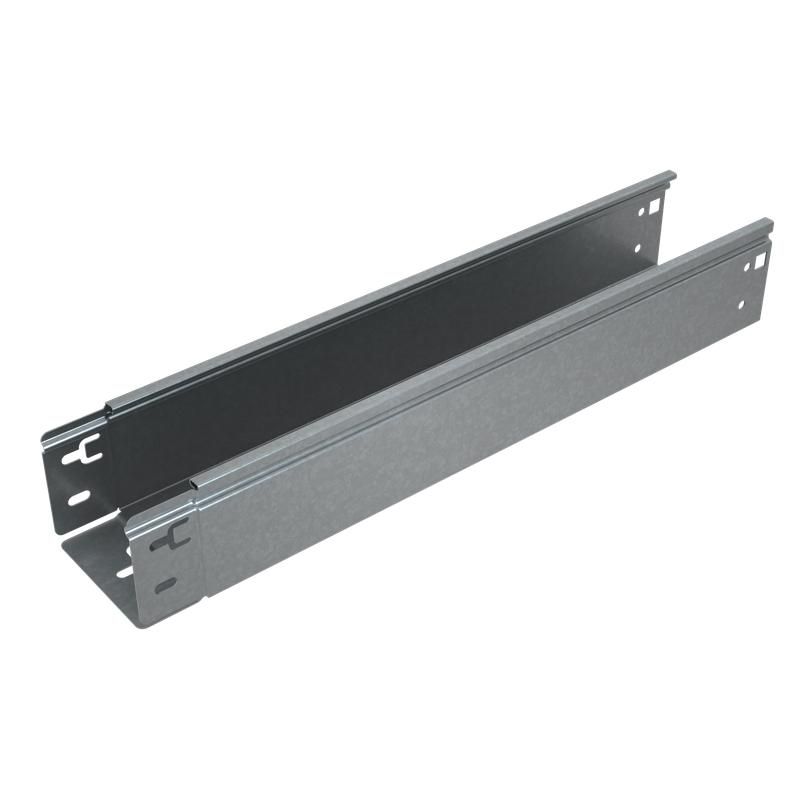

Лоток кабельный листовой LNplus 80x400x1.5 INOX304 Система КМ PL13194

Лоток кабельный листовой неперфорированный 80х400х1,5 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LNplus80-400-1.5-3000) предназначен для прокладки силовых и контрольных кабелей в агрессивных средах - например, на пищевых, химических и медицинских производствах, а также в условиях повышенной влажности. Материал из нержавеющей стали AISI304 обеспечивает долговечность даже при постоянном контакте с водой, солями и химикатами.

Назначение и область применения

Лоток LNplus80-400-1.5-3000 используется там, где важна устойчивость к коррозии, легкая очистка и безопасность для окружающих. Подходит для прокладки кабелей внутри помещений и на открытых участках, в том числе в помещениях с частым мытьём, в цехах с паром, на береговых линиях, в морских портах и на объектах пищевой/фармацевтической промышленности. Применяется в системах, требующих соблюдения норм ГОСТ 15150-69.

Технические характеристики

• Материал: нержавеющая сталь AISI304 - устойчива к окислению, кислотам, щелочам и солевому туману
• Форма: листовой, неперфорированный - защищает кабели от пыли, влаги и механических воздействий
• Размеры: высота борта 80 мм, ширина 400 мм, длина 3000 мм
• Толщина стенки: 1,5 мм - достаточна для жёсткости при нагрузке и устойчивости к деформациям
• Полезное сечение: 30 884 мм2 - позволяет разместить значительный объем кабелей
• Цвет: серый - естественный цвет необработанной нержавейки
• Защитное покрытие: отсутствует - поверхность матовая, не имеет лака или краски
• Огнестойкость: да - материал не горит и сохраняет форму при нагреве до высоких температур

Совместимость и монтаж

Лоток LNplus80-400-1.5-3000 совместим с другими элементами серии ПЛЮС. Конструкция предусматривает быстрый монтаж: края бортов завальцованны на 180°, образуя прочные соединительные лепестки. Лотки стыкуются друг с другом без дополнительных креплений - достаточно совместить лепестки и слегка согнуть их внутрь. Установка возможна на кронштейны, потолочные подвесы или стены. Для герметичности и защиты от внешних загрязнений рекомендуются крышки серии ПЛЮС - они плотно закрываются на замках.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам. Нержавеющая сталь AISI304 не выделяет токсичных веществ, что делает лоток подходящим для использования в медицинских учреждениях и пищеблоках. Отсутствие покрытия снижает риск отслоения и загрязнения рабочей среды. Огнестойкость обеспечивает сохранение целостности трассы при аварийных перегрузках.

Преимущества

• Высокая коррозионная стойкость - срок службы превышает аналоги из оцинкованной стали
• Удобство обслуживания - поверхность легко моется, не задерживает грязь и микроорганизмы
• Быстрая сборка - лепестки позволяют монтировать трассу без болтов и сварки
• Жесткость конструкции - толщина 1,5 мм предотвращает провисание при длинных пролетах
• Экологическая безопасность - не содержит свинца, фталатов и других запрещённых компонентов

Ограничения применения

Лоток LNplus80-400-1.5-3000 не предназначен для установки в местах с постоянными ударными нагрузками - например, рядом с работающими механизмами, которые могут случайно задеть кабельную трассу. Также не следует применять в средах с концентрацией хлоридов выше допустимого уровня (например, вблизи морского побережья без регулярного смыва соли). Без крышек лоток не защищен от крупного мусора и насекомых - в таких случаях обязательна установка крышек серии ПЛЮС.

Примеры использования

• Кабельные трассы в цехах по производству молочных продуктов - где требуется ежедневная мойка водой и паром
• Подводка питания к оборудованию в лабораториях фармацевтики - где важна чистота и отсутствие коррозии
• Прокладка кабелей в портовых терминалах - в условиях высокой влажности и солёного воздуха
• Системы автоматизации на химзаводах - при наличии агрессивных испарений и капель кислот

Практические советы

• При проектировании трассы учитывайте посадочный диаметр - максимальный суммарный диаметр кабелей не должен превышать 60–70% от полезного сечения (30 884 мм2)
• Для длинных прямых участков (>10 м) используйте компенсационные переходники - металл расширяется при нагреве
• Перед монтажом проверьте плоскость опор - неровности вызывают перекосы и затрудняют стыковку лепестков
• Не применяйте металлические инструменты с острыми кромками при работе с лотком - они могут оставить царапины, нарушающие антикоррозийную защиту
• Запасайтесь крышками серии ПЛЮС - они продаются отдельно и необходимы для полноценной защиты
