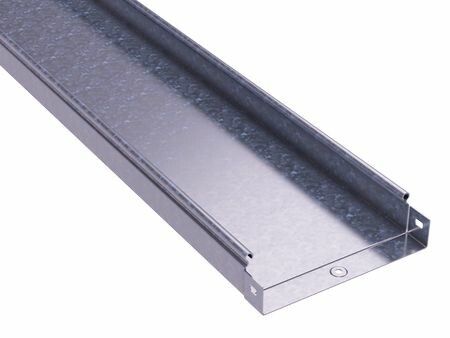

Лоток кабельный листовой S5 Combitech 500х35 L2000 DKC (ДКС) SNS23550

Лоток кабельный листовой 500х35 L2000 DKC - это прочный, оцинкованный элемент системы прокладки кабелей, предназначенный для внутреннего монтажа в помещениях и ограниченных пространствах. Бренд DKC реализует этот продукт в серии S5 Combitech, артикул sns23550, сочетая надёжность конструкции с удобством сборки.

Назначение и область применения

Лоток кабельный листовой 500х35 L2000 DKC используется для прокладки силовых и слаботочных кабелей внутри зданий. Подходит для установки на стенах, потолках, в технологических каналах и под полами. Высота профиля 35 мм делает его идеальным там, где важна компактность - например, в тонких перегородках, за фальшпотолками или вдоль оборудования. При использовании с крышкой и уплотнителями обеспечивается защита от пыли и брызг воды до уровня IP44, что расширяет возможности применения в условиях повышенной влажности.

Технические характеристики

• Размеры: ширина 500 мм, высота 35 мм, длина 2000 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1 мм
• Покрытие: цинк методом горячего оцинкования Сендзимира - равномерное, адгезионное, долговечное
• Полезное сечение: 17 430 мм2 - позволяет разместить значительную массу кабелей без перегрузки
• Исполнение: с интегрированным соединителем типа «мама-папа»
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температурных нагрузках
• Цвет: серый - соответствует промышленным стандартам визуального восприятия

Совместимость и монтаж

Лоток кабельный листовой 500х35 L2000 DKC соединяется между собой внахлёст с помощью фирменного замкового механизма «мама-папа». Для фиксации используются три болта и три гайки - это исключает необходимость сварки или дополнительных крепёжных деталей. Соединение обеспечивает непрерывный электрический контакт, что создаёт единый контур заземления всей трассы. Монтаж выполняется вручную, без специальных инструментов. Установка возможна на кронштейны, крепёжные планки или непосредственно на поверхность с помощью анкеров/дюбелей. Совместим с крышками и уплотнителями серии S5 Combitech.

Безопасность и стандарты

Лоток выполнен из стали, не поддерживающей горение, и соответствует требованиям к огнестойкости. Цинковое покрытие по методу Сендзимира гарантирует коррозионную стойкость в средах с нормальной влажностью. При использовании с герметичными крышками достигается класс защиты IP44 - защита от брызг воды и твёрдых частиц размером более 1 мм. Проект соответствует ГОСТ Р 50571 и рекомендациям по прокладке кабельных систем в зданиях.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и оцинкованному покрытию
• Ускоренный монтаж за счёт интегрированного соединителя - не требует сварки
• Гарантированный контур заземления через металлический контакт в соединениях
• Защита кабелей от перегибов и повреждений благодаря гладкой форме без острых кромок
• Поддержание чистоты трассы - неперфорированная форма препятствует попаданию мусора и пыли внутрь

Ограничения применения

Не предназначен для открытой прокладки на улице без дополнительной защиты - даже при IP44 он не рассчитан на постоянное воздействие дождя, снега или прямого солнца. Не следует использовать в агрессивных химических средах (например, в химпроизводствах с кислотами или щелочами). Минимальный радиус изгиба не указан - при необходимости поворотов требуется использование заводских угловых элементов, а не самостоятельный изгиб лотка. Недопустимо нагружать лоток весом выше допустимой нагрузки на единицу длины - см. техпаспорт производителя.

Примеры использования

• Прокладка кабелей управления в автоматизированных цехах
• Системы освещения и питания в офисных зданиях
• Кабельные трассы в серверных комнатах и телекоммуникационных шкафах
• Подпольные каналы в жилых и административных зданиях
• Обвязка станков, конвейеров и другого промышленного оборудования

Практические советы

• Перед монтажом проверьте совпадение длины лотка с проектом - 2000 мм можно резать, но после резки необходимо обработать кромки для сохранения целостности покрытия
• При использовании крышек обязательно применяйте уплотнители - они обеспечивают заявленную степень защиты IP44
• Посадочный диаметр крепёжных отверстий под болты - стандартный M8; используйте подходящие метчики и гайки
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - тепловое расширение стали может вызвать деформацию
• Артикул sns23550 - это базовый элемент; для завершения трассы нужны заглушки, переходники и углы той же серии S5 Combitech
