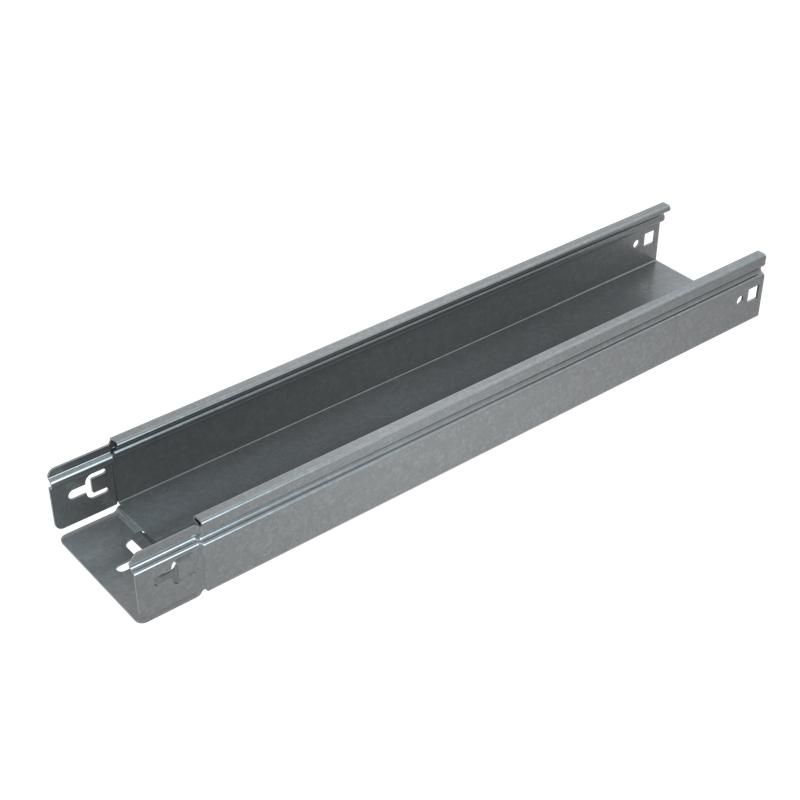

Лоток листовой неперфорированный 200х50 L2000 1мм "Быстрый монтаж ПЛЮС" LNplus50-200-1.0-2000 HD КМ PL3004 КМ-Профиль

Лоток неперфорированный 50х200х1.0 L2000 мм серия ПЛЮС HD КМ-Профиль — это прочный металлический элемент кабельной трассы с интегрированным соединителем, предназначенный для прокладки силовых и управляющих кабелей в условиях повышенной влажности, на открытом воздухе и в слабокоррозийной среде. Благодаря оцинкованной стали и защищённым краям, Лоток неперфорированный 50х200х1.0 L2000 мм серия ПЛЮС HD КМ-Профиль обеспечивает долговечность и безопасность при монтаже.

Назначение и область применения

Лоток неперфорированный 50х200х1.0 L2000 мм серия ПЛЮС HD КМ-Профиль применяется для прокладки кабелей в закрытых и открытых системах кабельной трассы. Подходит для помещений с высокой влажностью, наружных установок, промышленных зон с низким уровнем запылённости. Используется там, где требуется защита кабелей от механических воздействий и внешней среды, но не нужна вентиляция через перфорацию. Применяется в энергетике, машиностроении, транспорте, объектах ЖКХ и связи.

Технические характеристики

• Размеры: высота борта 50 мм, ширина 200 мм, длина 2000 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячий цинк по ГОСТ 9.307-89 — равномерное антикоррозийное покрытие
• Полезное сечение: 9422 мм² — позволяет размещать значительный объем кабелей
• Исполнение: с интегрированным соединительным разъёмом — без дополнительных деталей
• Огнестойкость: да — соответствует требованиям к негорючим материалам
• Цвет: серый — единый цвет всей серии ПЛЮС HD

Совместимость и монтаж

Лоток неперфорированный 50х200х1.0 L2000 мм серия ПЛЮС HD КМ-Профиль совместим с другими элементами серии ПЛЮС HD: углы, переходы, крышки. Монтаж выполняется по принципу «быстрый монтаж»: лепестки на краях лотка плотно зацепляются друг за друга, образуя жёсткую и герметичную связь без болтов или сварки. Установка возможна на кронштейны, потолочные подвесы или стеновые крепления. Для удобства сборки рекомендуется начинать с одного конца трассы и последовательно соединять лотки. Не требуются специальные инструменты — достаточно рук и плоскогубцев для выгибания лепестков при необходимости.

Безопасность и стандарты

• Огнестойкость подтверждена — не распространяет горение
• Покрытие соответствует ГОСТ 9.307-89 — гарантирует срок службы до 25 лет в агрессивной среде
• Эксплуатация допускается в соответствии с ГОСТ 15150-69 — работает при температуре от -50°C до +40°C
• Завальцованные края бортов — предотвращают порезы изоляции кабеля при прокладке

Преимущества

• Высокая прочность благодаря толщине 1 мм и оцинкованному покрытию
• Ускоренный монтаж за счёт интегрированных соединителей — меньше времени на сборку
• Защита кабелей от повреждений — завальцованные края исключают контакт с острыми кромками
• Поддержание целостности трассы — лепестки не расклёпываются и не теряют форму после многократного соединения
• Совместимость с крышками серии ПЛЮС HD — можно полностью закрывать трассу для защиты от пыли и влаги

Ограничения применения

• Не предназначен для мест с постоянным контактом с химически активными жидкостями (кислоты, щелочи)
• Не следует применять в средах с частыми ударными нагрузками — например, рядом с работающими механизмами без дополнительной защиты
• При использовании вне помещений необходимо учитывать ветровые нагрузки — длинные участки (>10 м) требуют усиленного крепления
• Не заменяет трубу — не обеспечивает степень защиты IP выше, чем сам лоток без крышек

Примеры использования

• Прокладка силовых кабелей между этажами в многоэтажном офисном здании
• Кабельная трасса на производственной линии с конвейерами и станками
• Наружная трасса для питания освещения на территории предприятия
• Система управления кабелями в теплицах, холодильных камерах, насосных станциях

Практические советы

• Перед монтажом проверьте, чтобы все лепестки были выпрямлены — иначе соединение будет неплотным
• Для длинных трасс используйте компенсационные участки — металл расширяется при нагреве
• Обязательно используйте крышки серии ПЛЮС HD, особенно при монтаже на открытом воздухе или в пыльных помещениях
• Прирезка лотка — только ножницами по металлу; использование болгарки может повредить цинковое покрытие — место реза обязательно обработайте антивандальным составом
• Посадочный диаметр крепёжных отверстий под кронштейны — 8 мм, тип крепежа — M6
