Уголок опорный для листового лотка 50 мм "ПЛЮС" HD | SP1UGplus КМ - профиль КМ-Профиль PL4489

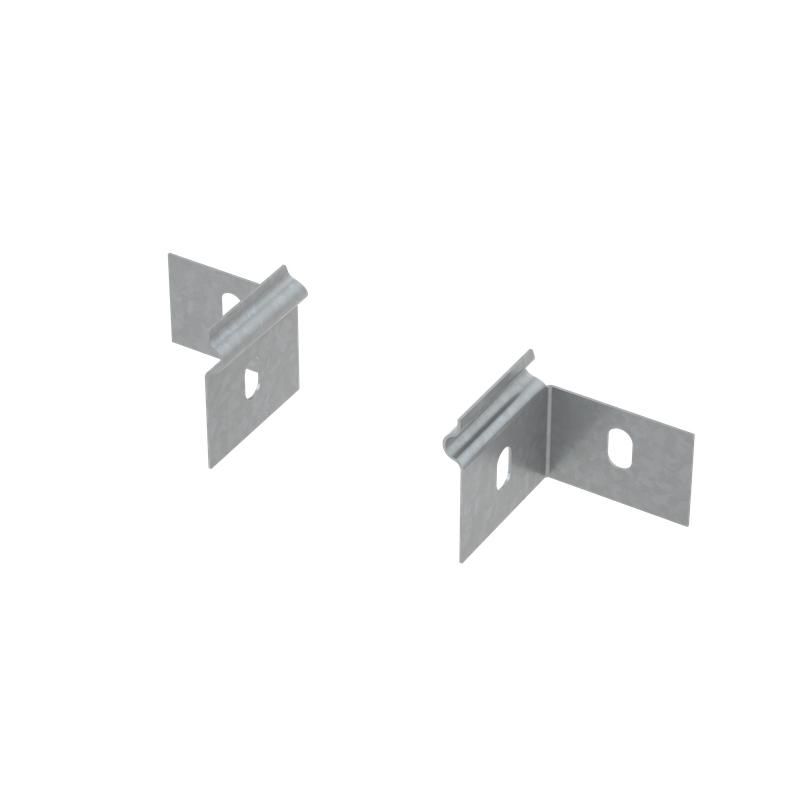

Уголок опорный для листового лотка 50 мм ПЛЮС HD КМ-профиль - это металлический крепёжный элемент из оцинкованной стали, предназначенный для надёжного крепления лотков перпендикулярно стене или в углах кабельных трасс. Применяется совместно с лотками серии PLUS HD, обеспечивает долговечную работу в условиях повышенной влажности и открытых площадках. Артикулы pl4489 и sp1ugplus hd соответствуют одному изделию.

Назначение и область применения

Уголок опорный для листового лотка 50 мм ПЛЮС HD КМ-профиль используется для:

• крепления листовых лотков перпендикулярно стене - например, при выводе кабеля из стены или электрошкафа;
• формирования Т-образных соединений между горизонтальной и вертикальной участками кабельной трассы;
• обеспечения жёсткой фиксации начала трассы там, где требуется переход от горизонтального к вертикальному направлению.

Подходит для установки внутри помещений, на улице и в зонах с высокой влажностью - например, в подвалах, насосных станциях, на производственных площадках с частой мойкой оборудования.

Технические характеристики

• Тип изделия: Уголок опорный
• Материал: Сталь оцинкованная
• Покрытие: Горячий цинк - равномерное покрытие толщиной, соответствующее ГОСТ 9.307-2021
• Толщина материала: 0,8 мм - достаточна для жесткости при нагрузке до 50 мм лотка
• Климатическое исполнение: О1 / О4 - работает при температуре от −40 C до +40 C, допускает воздействие влаги и агрессивных газов в пределах слабокоррозийной среды
• Цвет: Светло-серый - естественный цвет оцинкованной поверхности, не требует окраски

Совместимость и монтаж

Уголок опорный для листового лотка 50 мм ПЛЮС HD КМ-профиль рассчитан исключительно на использование с лотками серии PLUS HD высотой 50 мм. Совместим с другими аксессуарами этой же серии - кронштейнами, муфтами и заглушками.

Как монтировать:

• Фиксируйте уголок болтами или саморезами прямо к стене, бетонной плите или металлоконструкции - место крепления должно находиться в начале кабельной трассы, рядом с точкой входа кабеля;
• Лоток вставляется внутрь уголка и закрепляется стандартными хомутами или шурупами через отверстия в боковой стенке лотка;
• Не используйте силовые ударные инструменты при затяжке - риск деформации тонкостенного профиля.

Безопасность и стандарты

• Покрытие выполнено по ГОСТ 9.307-2021 - гарантирует антикоррозийную стойкость при длительном контакте с влагой;
• Климатическое исполнение О1/O4 соответствует ГОСТ 15150-69 - изделие безопасно применять в условиях повышенной влажности и умеренной агрессии окружающей среды;
• Не содержит свинца, фталатов и других запрещённых веществ - соответствует требованиям экологической безопасности ЕАЭС.

Преимущества

• Высокая прочность за счёт толщины 0,8 мм и технологии горячего цинкования - выдерживает механические нагрузки при монтаже и эксплуатации;
• Защита от коррозии сохраняется даже при повреждении поверхности - цинк действует как анодная защита;
• Простота сборки - не требует специальных инструментов, легко комбинируется с другими элементами системы КМ-профиль;
• Работает без обслуживания - не нуждается в периодическом ремонте или покраске.

Ограничения применения

• Не применяется для лотков высотой более 50 мм - не обеспечит плотного прилегания и надёжной фиксации;
• Не рекомендован для мест с постоянным прямым воздействием кислот, щелочей или морской воды - хотя цинк защищает, в таких условиях срок службы снижается;
• Не предназначен для несущих конструкций - служит лишь для крепления лотка, а не для подвеса массивных систем;
• Не следует использовать в помещениях с температурой выше +60 C - возможно изменение структуры цинкового покрытия.

Примеры использования

• Кабельная трасса от распределительного щита к станку - уголок позволяет вывести лоток перпендикулярно стене;
• Проход кабеля через внешнюю стену здания - уголок защищает лоток от осадков и обеспечивает герметичный переход;
• Система кабельных путей на пищевом производстве - сочетание с лотком 50 мм ПЛЮС HD даёт возможность мыть трассу водой без риска коррозии;
• Объекты ЖКХ - монтаж в подвале или на крыше, где важна долговечность и минимальное обслуживание.

Практические советы

• Перед монтажом проверьте, что внутренний размер уголка точно соответствует высоте вашего лотка - 50 мм. Несоответствие вызывает люфт и снижение жёсткости всей трассы;
• Если уголок устанавливается на деревянную или гипсокартонную стену - используйте дюбели подходящей длины; для бетона - анкерные болты M6;
• При прокладке длинных трасс - устанавливайте уголки каждые 1–1,5 метра, чтобы избежать прогиба лотка;
• Не смешивайте этот уголок с продукцией других серий - различаются формы крепления и размеры отверстий;
• При необходимости можно дополнительно обработать кромки герметиком - особенно при наружной установке, чтобы предотвратить попадание влаги в стык.
