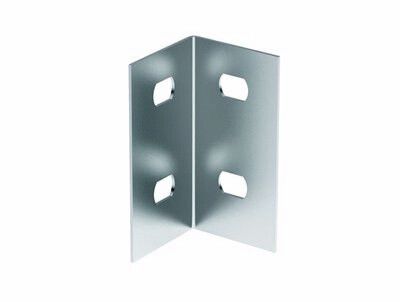

Уголок опорный FR TC/RRC/RRD/RRS на H 50 | 30199 DKC ДКС

Уголок опорный FR H50 от DKC (ДКС) - элемент кабельной системы S5 Combitech, предназначенный для формирования жестких угловых переходов и фиксации лотков высотой 50 мм. Изделие выполнено из оцинкованной стали и обеспечивает надежную поддержку кабельных трасс в промышленных условиях.

Назначение и область применения

Уголок опорный FR H50 используется для сборки кабельных трасс в системе S5 Combitech. Он позволяет создавать вертикальные и горизонтальные повороты, устанавливать заглушки на конце лотка, а также организовывать ввод кабельной трассы в оборудование, шкафы или стены. Подходит для монтажа в помещениях с умеренным климатом и повышенной влажностью.

Технические характеристики

• Материал: сталь с оцинковкой горячим способом по методу Сендзимира
• Толщина металла: 1 мм
• Высота лотка, с которым совместим: 50 мм
• Цвет: светло-серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и относительной влажности до 80%
• Тип конструкции: настенно-потолочная скоба трапециевидного профиля
• Покрытие: непрерывное холодное цинкование - равномерный, прочный слой цинка, устойчивый к механическим повреждениям

Совместимость и монтаж

Уголок опорный FR H50 совместим исключительно с лотками системы S5 Combitech высотой 50 мм. Крепится к поверхности с помощью саморезов или анкеров через предварительно просверленные отверстия. Монтаж выполняется с использованием других компонентов системы - соединителей, заглушек и кронштейнов. Не требует сварки или специального оборудования. Просто вставляется в боковые грани лотка и фиксируется зажимными элементами.

Безопасность и стандарты

Изделие соответствует требованиям к коррозийной стойкости и механической прочности для промышленных кабельных систем. Оцинковка по методу Сендзимира гарантирует долговечность даже в агрессивных средах. Соответствует нормам ГОСТ Р 50571 и IEC 61537 для кабельных лотков.

Преимущества

• Высокая устойчивость к коррозии благодаря двухслойному цинкованию
• Готовая форма трапециевидного профиля обеспечивает точную посадку на лоток без люфтов
• Не деформируется при нагрузках - подходит для тяжелых кабельных трасс
• Экономит время монтажа - не требует резки или гибки
• Светло-серый цвет легко сочетается с другими элементами системы S5 Combitech

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от прямого солнечного излучения и осадков
• Не совместим с лотками других серий или высотой отличной от 50 мм
• Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или хлорированными растворами
• Запрещена установка в местах с частыми ударными нагрузками без внешней защиты

Примеры использования

• Формирование поворота кабельной трассы между этажами в производственном корпусе
• Подключение кабельного лотка к распределительному щиту через стену
• Заглушка окончания трассы в технологическом оборудовании
• Монтаж кабельных путей в пищевой промышленности, где важна легкая очистка и антикоррозийная стойкость

Практические советы

• Перед монтажом проверьте соответствие высоты лотка - только 50 мм. Несоответствие вызовет перекос и снижение несущей способности.
• При закреплении используйте corrosion-resistant саморезы класса A2/A4, особенно в условиях повышенной влажности.
• Не перегружайте уголок - максимальная нагрузка рассчитана на стандартные кабельные трассы с суммарным весом до 15 кг/м.
• Для длительной эксплуатации в сырых помещениях комбинируйте уголок опорный FR H50 с герметичными заглушками и уплотнителями системы S5 Combitech.
• Артикул 30199 - единственный номер для этого элемента в каталоге DKC. Не заменяйте аналогами - они не обеспечивают совместимость с системой.
