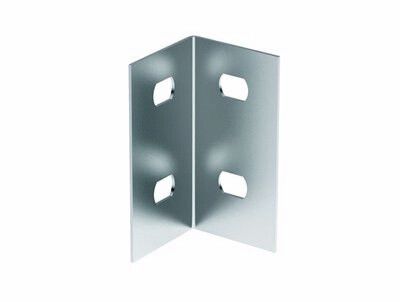

Уголок опорный FR TC/RRC/RRD/RRS на H100 | 30190 DKC ДКС

Уголок опорный FR H100 для кабельных лотков от DKC (ДКС), артикул 30190, предназначен для формирования угловых соединений и фиксации кабельных лотков высотой 100 мм в системе S5 Combitech. Изделие обеспечивает надёжную механическую поддержку трассы при настенно-потолочном монтаже, особенно в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Уголок опорный FR H100 используется для создания поворотов, переходов и окончаний кабельных трасс в системе S5 Combitech. Он позволяет безопасно выводить кабельные лотки через стены, потолки или в корпуса оборудования. Применяется в промышленных объектах, производственных цехах, распределительных пунктах и других местах, где требуется жёсткая и долговечная кабельная трасса.

Технические характеристики

• Тип изделия: уголок опорный
• Высота совместимого лотка: 100 мм
• Материал: сталь толщиной 1 мм
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира (непрерывное холодное цинкование)
• Цвет: светло-серый
• Климатическое исполнение: УХЛ2 - устойчив к температурам от −40 C до +40 C и повышенной влажности
• Тип крепления: настенно-потолочная скоба - монтируется прямо на поверхность без необходимости предварительного сверления в лотке

Совместимость и монтаж

Уголок опорный FR H100 совместим исключительно с лотками системы S5 Combitech высотой 100 мм. Крепление осуществляется с помощью встроенной настенно-потолочной скобы - достаточно приложить уголок к поверхности и закрепить саморезами или анкерами. Нет нужды в дополнительных кронштейнах или комплектующих. Монтаж возможен на бетон, кирпич, металл и другие прочные основания. Для точного выравнивания рекомендуется использовать уровень.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в промышленных зонах. Оцинковка по методу Сендзимира гарантирует равномерное и плотное покрытие, снижающее риск коррозии даже при длительной эксплуатации в агрессивной среде. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для условий с умеренным и холодным климатом.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1 мм
• Долговечность: оцинковка по методу Сендзимира защищает от ржавчины в течение десятилетий
• Простота установки: встроенная скоба исключает необходимость доработки лотка
• Совместимость с целой серией элементов S5 Combitech - можно собирать комплексные трассы из одного производителя
• Не требует специального инструмента для монтажа

Ограничения применения

• Не предназначена для использования с лотками другой высоты - например, 50 мм или 150 мм
• Не подходит для монтажа на гипсокартон, деревянные или пластиковые поверхности без усиления
• Не является герметичным элементом - для защиты от воды и пыли необходимо применять дополнительные крышки и заглушки
• Не рассчитана на нагрузки выше допустимых для лотков S5 Combitech - не используйте как несущую конструкцию для тяжёлого оборудования

Примеры использования

• Формирование поворота на 90° между вертикальным и горизонтальным участком кабельной трассы в цехе
• Ввод кабельной трассы внутрь шкафа управления через стену
• Закрытие торца лотка в месте выхода кабеля в технологическую нишу
• Поддержка лотка вдоль потолка в офисном помещении с высокой запылённостью

Практические советы

• Перед монтажом проверьте, что высота вашего лотка точно 100 мм - отклонение даже на 2–3 мм может нарушить посадку
• При использовании в помещениях с высокой влажностью (например, вагоны, насосные станции) дополнительно контролируйте состояние оцинковки каждые 2–3 года
• Для удобства сборки комбинируйте этот уголок с другими элементами серии S5 Combitech - они имеют одинаковый шаг крепления и цветовое оформление
• Не используйте болгарку для резки - она повредит защитное покрытие. При необходимости подрезки - используйте ножницы по металлу и обработайте кромку антикоррозийным составом
