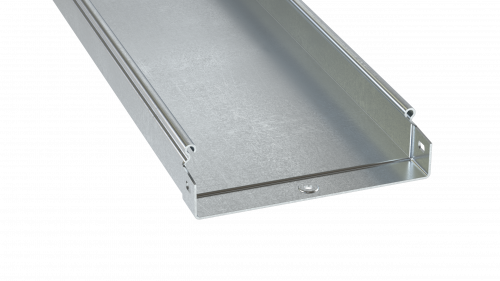

Лоток листовой неперфорир. 50х200 L4000 1.0мм DKC SNV40520 ДКС

Лоток листовой 50x200x4000 мм, толщина 1.0 мм от DKC (артикул snv40520) предназначен для прокладки силовых и слаботочных кабелей в помещениях и на улице. Его прочная оцинкованная конструкция обеспечивает долговечность даже в агрессивных условиях, а встроенный соединитель ускоряет сборку трасс.

Назначение и область применения

Лоток листовой 50x200x4000 мм, толщина 1.0 мм используется для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей вдоль стен, потолков, в каналах, на эстакадах и открытых площадках. Благодаря защищённому покрытию и высокой жёсткости, его можно применять как внутри зданий, так и на открытом воздухе - например, на заводах, в распределительных пунктах, на транспортных терминалах.

Технические характеристики

• Размеры: высота борта 50 мм, ширина основания 200 мм, длина 4000 мм
• Материал: сталь
• Толщина стенки: 1,0 мм
• Тип: неперфорированный - без отверстий, исключает попадание пыли и влаги внутрь
• Покрытие: оцинковано по методу Сендзимира - равномерный цинковый слой с высокой адгезией
• Цвет: светло-серый
• Исполнение: с встроенным интегрированным соединителем - позволяет соединять лотки без дополнительных фитингов

Совместимость и монтаж

Лоток листовой 50x200x4000 мм, толщина 1.0 мм совместим с другими элементами серии S5 Combitech от DKC. Встроенный соединитель обеспечивает быстрое и герметичное стыкование - достаточно совместить два лотка и закрепить их саморезами или болтами через предварительно подготовленные отверстия. Монтаж выполняется на кронштейнах, подвесах или креплениях типа “ласточкин хвост”. Учитывайте посадочные размеры: ширина 200 мм требует соответствующего шага опор. Для поворотов и ответвлений используйте углы, тройники и переходники из той же серии.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50571 и DIN 41894. Оцинкованное покрытие по методу Сендзимира соответствует классу Z275 (масса цинка ≥275 г/м²), что гарантирует длительную коррозионную стойкость. Применение в электроустановках допускается согласно ПУЭ, при условии соблюдения норм по нагрузке и механической защите кабелей.

Преимущества

• Высокая жёсткость благодаря толщине 1,0 мм - снижает прогиб при длинных пролётах до 4 метров
• Оцинковка по Сендзимиру - более плотное и однородное покрытие, чем при горячем цинковании; меньше риск отслаивания
• Встроенный соединитель - экономит время на сборке, исключает необходимость в отдельных муфтах
• Не перфорирован - сохраняет целостность изоляции кабелей, препятствует проникновению влаги и пыли
• Светло-серый цвет - не выгорает на солнце, хорошо сочетается с большинством систем крепления

Ограничения применения

• Не предназначена для прокладки кабелей в местах с постоянным воздействием открытого пламени или температур выше +70 C
• Не рекомендуется использовать в средах с высокой концентрацией кислот, щелочей или солевых растворов - цинк может подвергнуться химической коррозии
• При использовании в качестве несущей конструкции - максимальная нагрузка ограничена толщиной 1,0 мм; для тяжёлых кабельных bundles (>15 кг/м) требуется усиление креплением каждые 1–1,5 м
• Не подходит для прямого контакта с кабелями с экранирующей оболочкой, если не предусмотрены заземляющие перемычки

Примеры использования

• Прокладка силовых кабелей между станками на производстве
• Кабельные трассы в серверных помещениях и распределительных щитах
• Подвод питания к освещению и оборудованию на открытых площадках (парковки, автозаправки)
• Обустройство кабельных каналов в логистических комплексах и складах
• Системы автоматизации на пищевых предприятиях - где важна чистота и отсутствие пылевых скоплений

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного комплекта - особенно важно для совпадения встроенного соединителя
• На пролётах больше 3 м установите дополнительные опоры - даже при толщине 1 мм возможен прогиб под весом кабелей
• Заземляйте лоток через контактные планки или специальные зажимы, если он служит частью системы защиты
• При резке используйте ножницы по металлу или диск с мелкими зубьями - кромки остаются острыми, после резки зачистите их
• Для внешней установки - обязательно используйте заглушки на концах, чтобы предотвратить попадание воды и насекомых
