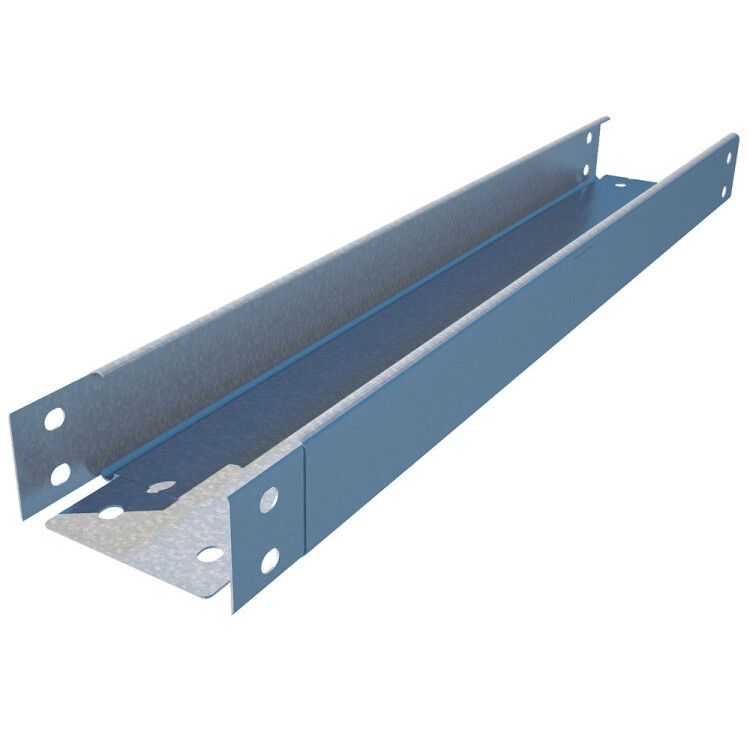

Лоток неперфорированный 200х 50х3000х1,0мм "БЫСТРЫЙ МОНТАЖ" | LN50*200*1.0 КМ-профиль LO0324 LN50*200*1.0*3000

Лоток неперфорированный листовой 200х50х3000х1,0 мм от КМ-Профиля - это прочный элемент кабельной трассы, предназначенный для прокладки силовых и управляющих кабелей в помещениях. Его цельнолистовая конструкция обеспечивает максимальную жесткость и защиту от внешних воздействий, а интегрированный соединитель ускоряет сборку трассы.

Назначение и область применения

Лоток неперфорированный листовой 200х50х3000х1,0 мм используется для прокладки кабелей в закрытых помещениях: офисах, производственных цехах, распределительных пунктах, серверных. Подходит для систем автоматизации, энергообеспечения, телекоммуникаций. Применяется там, где важна механическая защита кабелей и минимальный риск попадания пыли или влаги. Учитывайте, что он не предназначен для открытых площадок, улиц или зон с постоянным контактом с водой.

Технические характеристики

• Размеры: ширина 200 мм, высота борта 50 мм, длина 3000 мм
• Толщина стенки: 1 мм
• Материал: оцинкованная сталь
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, плотный слой цинка, устойчивый к коррозии
• Полезное сечение: 9422 мм2 - позволяет разместить значительный объем кабелей без перегрузки
• Исполнение: с интегрированными соединительными лепестками - не требует дополнительных крепежных деталей
• Огнестойкость: да - выдерживает температурные нагрузки без потери формы
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в условиях сухого и умеренно влажного климата, в том числе с колебаниями температуры
• Цвет: серый - матовый, без покраски

Совместимость и монтаж

Лоток неперфорированный листовой 200х50х3000х1,0 мм совместим с другими элементами базовой серии КМ-Профиля: углами, переходниками, крышками того же формата. Монтаж выполняется путём защёлкивания лепестков одного лотка в пазы другого - без сварки, болтов или саморезов. Лотки легко выстраиваются в прямые участки, повороты и ответвления. Для герметичности и защиты от пыли рекомендуется использовать крышки серии, соответствующие ширине 200 мм. Установка возможна на кронштейны, подвесы или крепление к стене через отверстия в бортах (не предусмотрены в конструкции - требуется дополнительный крепёж).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает возможность эксплуатации в системах, где важно сохранение целостности трассы при повышенных температурах. Цинкование по методу Сендзимира соответствует нормам ISO 1461 и EN 10346, гарантируя долговечность покрытия даже при малых механических повреждениях.

Преимущества

• Высокая несущая способность благодаря сплошному листу - меньше деформаций под нагрузкой
• Быстрая сборка: интегрированные соединители исключают необходимость в дополнительных крепёжных элементах
• Защита кабеля: отсутствие перфорации снижает риск попадания мусора, воды и механических повреждений
• Долговечность: оцинковка Сендзимира обеспечивает срок службы до 25 лет в сухих внутренних условиях
• Готовность к использованию: не требует вторичной обработки после доставки

Ограничения применения

• Не применяется во влажных, сырых или агрессивных средах (например, в канализационных камерах, на улице, в химических цехах)
• Не подходит для прокладки кабелей с высокой тепловой нагрузкой без учета термического расширения - требуется расчет свободного объема
• Не имеет встроенной системы заземления - необходимо дополнительно выполнять заземление трассы при необходимости
• Ширина 200 мм и высота 50 мм ограничивают использование для крупногабаритных кабелей - проверяйте соответствие диаметрам кабелей полезному сечению 9422 мм2

Примеры использования

• Прокладка силовых кабелей от щита до оборудования на заводе
• Трассировка кабелей управления в системах автоматизации станков
• Обустройство кабельных каналов в серверных комнатах
• Прокладка сигнальных и контрольных проводов в административных зданиях

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одной серии - смешивание с другими типами может нарушить соединение
• При прокладке длинных трасс оставляйте компенсационные зазоры (до 5–8 мм на каждые 10 метров) - металл расширяется при нагреве
• Для удобства транспортировки и хранения лотки можно стопкать - они не деформируются при правильном расположении
• Если нужна герметизация - всегда используйте крышку, подходящую по ширине (200 мм); она продлевает срок службы кабелей и снижает риск замыканий
• При работе с большим числом кабелей - не заполняйте лоток более чем на 40–50% от полезного сечения; это обеспечит теплоотвод и доступ для обслуживания
