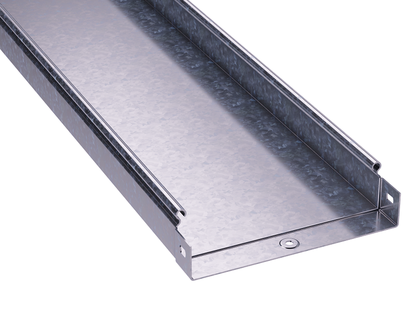

Лоток неперфорированный 200х 50х3000х1,0мм, цинк-ламельный | 3502410ZL DKC ДКС

Лоток кабельный листовой неперфорированный 200х50х3000х1.0мм цинк-ламельный от DKC (ДКС), артикул 3502410zl, предназначен для безопасной и надежной прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Благодаря усиленной конструкции и защищённому покрытию, он выдерживает механические нагрузки и агрессивные среды, сохраняя целостность проводников.

Назначение и область применения

Этот лоток используется для прокладки кабелей в системах электроснабжения, автоматизации и связи. Подходит для установки в промышленных зонах, на объектах ЖКХ, транспорта, энергетики и других местах, где требуется защита кабелей от внешних воздействий. Применяется как внутри помещений, так и на улице - благодаря огнестойкости и защите от коррозии. Не требует дополнительной изоляции кабелей, так как сам обеспечивает физическую защиту.

Технические характеристики

• Размеры: ширина 200 мм, высота 50 мм, длина 3000 мм
• Толщина стенки: 1 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламель - слой на базе магниевой смолы с частицами алюминия и цинка
• Полезное сечение: 9800 мм2 - позволяет разместить значительный объем кабелей
• Огнестойкость: да - материал не поддерживает горение
• Исполнение: без разъема - требует дополнительных элементов для соединения
• Цвет: серый

Совместимость и монтаж

Лоток совместим с другими элементами серии S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” - один край лотка имеет выступ, другой - углубление, что обеспечивает быстрое и точное стыкование. Этот тип соединения создаёт непрерывный электрический контакт между секциями, исключая необходимость отдельного заземления. Для герметизации можно использовать крышку и уплотнители - тогда система получает степень защиты IP44. Установка выполняется на кронштейны, подвесы или крепится к стенам/потолкам с помощью болтов и хомутов. Посадочные размеры соответствуют стандартным крепёжным решениям для лотков 200×50 мм.

Безопасность и стандарты

Лоток соответствует требованиям безопасности при использовании в условиях повышенной опасности. Огнестойкость обеспечена конструкцией и составом стали. Цинк-ламельное покрытие не содержит токсичных веществ и не выделяет вредных паров даже при нагреве. Электрохимическая защита снижает риск возникновения гальванических процессов при контакте с другими металлическими конструкциями.

Преимущества

• Усиленная форма лотка - подформовка создаёт ребро жесткости, увеличивает несущую способность на 54% по сравнению с плоскими аналогами
• Высокая коррозионная стойкость - цинк-ламельное покрытие равноценено горячему цинкованию, но легче и проще в обработке
• Быстрый монтаж - система “мама-папа” экономит время сборки и гарантирует надёжный контакт
• Защита кабелей - гладкая поверхность без перфораций предотвращает повреждение изоляции при протяжке
• Гибкость применения - можно комбинировать с крышками и уплотнителями для достижения IP44

Ограничения применения

Не предназначается для постоянного погружения в воду - даже с крышкой уровень защиты ограничен IP44. Не рекомендуется использовать в агрессивных химических средах (например, в кислотных производствах) без дополнительной защиты. Отсутствие разъёма требует обязательного использования соединительных деталей - нельзя собирать систему только из одиночных лотков. Температурный режим эксплуатации не указан - следует проверять совместимость с температурными условиями конкретного проекта.

Примеры использования

• Прокладка кабелей питания на заводах и производственных линиях
• Системы управления и сигнализации в тоннелях и на железнодорожных станциях
• Кабельные трассы в распределительных пунктах и подстанциях
• Наружные маршруты прокладки кабелей на складских комплексах и автостоянках

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность лотка была свободна от острых кромок - они могут повредить изоляцию кабелей
• При необходимости герметизации используйте комплектные крышки и уплотнители - это особенно важно во влажных или запылённых зонах
• Длина 3000 мм оптимальна для большинства стандартных трасс; при длинных участках используйте переходники и компенсаторы
• Учитывайте посадочную ширину 200 мм при выборе крепёжных элементов - они должны точно соответствовать габаритам
• Заказывайте лотки с запасом - при резке или изменении маршрута возможны потери длины
