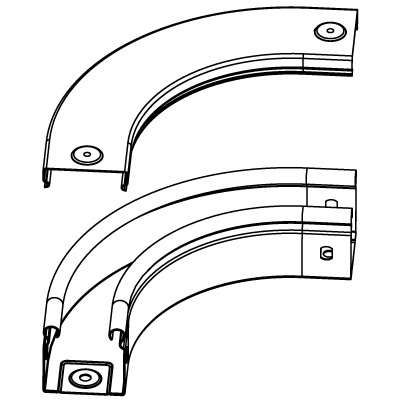

Угол для лотка горизонтальный 90град. 200х50 CPO 90 цинк-ламель DKC 36004ZL ДКС

Угол для лотка горизонтальный 90 градусов 200х50 мм цинк-ламельный от DKC (ДКС), артикул 36004zl, предназначен для изменения направления кабельного лотка на 90 градусов в горизонтальной плоскости. Подходит для систем прокладки кабелей в промышленных и коммерческих объектах, где требуется надежная и долговечная фиксация.

Назначение и область применения

Этот угол используется для поворота кабельного лотка под углом 90 градусов внутри горизонтальных трасс. Применяется там, где необходимо изменить направление кабельной сети без перегибов и изгибов проводов - например, при проходе через стены, колонны или между этажами. Удобен для монтажа на заводах, в распределительных щитах, серверных помещениях и на транспорте.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает четкий и равномерный переход лотка
• Размеры: ширина 200 мм, высота 50 мм - совместим с лотками такого же формата
• Материал: сталь - прочная основа, выдерживающая механические нагрузки
• Толщина стенки: 0,8 мм - оптимальное сочетание жесткости и веса
• Внутренний радиус: 100 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Покрытие: гальваническое цинк-алюминиевое - защищает от коррозии, устойчиво к влаге и химическим воздействиям
• Цвет: светло-серый - соответствует стандартному цвету металлических кабельных систем
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам болтами или заклепками

Совместимость и монтаж

Угол 36004zl совместим с лотками шириной 200 мм и высотой 50 мм от производителей, использующих стандартизированные размеры. Для установки потребуются болты M6–M8 или заклепки, которые крепятся к боковым flanges лотка. Монтаж выполняется после сборки прямых участков - угол вставляется между ними и фиксируется с двух сторон. Обязательно проверьте соответствие внутреннего радиуса (100 мм) минимальным допустимым радиусам изгиба кабелей, чтобы избежать повреждений.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к кабельным системам для промышленного использования. Гальваническое покрытие соответствует нормам защиты от коррозии (GOST R 51564). Наличие непрерывного цинк-алюминиевого слоя снижает риск электрохимической коррозии при контакте с другими металлами.

Преимущества

• Надежная защита от коррозии благодаря непрерывному гальваническому покрытию - срок службы увеличен до 15+ лет даже во влажных средах
• Жесткая конструкция из стали 0,8 мм предотвращает деформацию при нагрузках
• Четко заданный внутренний радиус 100 мм исключает перегибы кабелей, что важно для силовых и чувствительных линий
• Легкий вес и компактные размеры упрощают транспортировку и монтаж

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтального направления
• Отсутствие встроенного крепежа требует дополнительных расходов на болты/заклепки
• Не рекомендуется использовать в условиях постоянного погружения в воду или агрессивных химических средах - хотя покрытие устойчиво, оно не является герметичным
• Подходит только для лотков с аналогичными габаритами (200×50 мм); несовместим с более узкими или глубокими моделями

Примеры использования

• Переход кабельного лотка от потолочного маршрута к стеновой трассе в цехе
• Обход колонны в серверной комнате при прокладке сетевых кабелей
• Смена направления лотка вокруг оборудования на конвейере
• Соединение двух параллельных лотков под прямым углом в распределительном пункте

Практические советы

• Перед монтажом проверьте, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно для многожильных и оптоволоконных линий
• Используйте антивибрационные прокладки при креплении к металлоконструкциям, чтобы снизить передачу вибраций
• При работе в сыром помещении дополнительно смажьте места соединения антикоррозийной пастой
• Запаситесь болтами M6/M8 одинаковой длины - они должны плотно прилегать к бортам лотка без зазора
• Артикул 36004zl от DKC (ДКС) часто заказывают в комплекте с прямыми участками - сохраняйте единый стиль покрытия для всей системы
