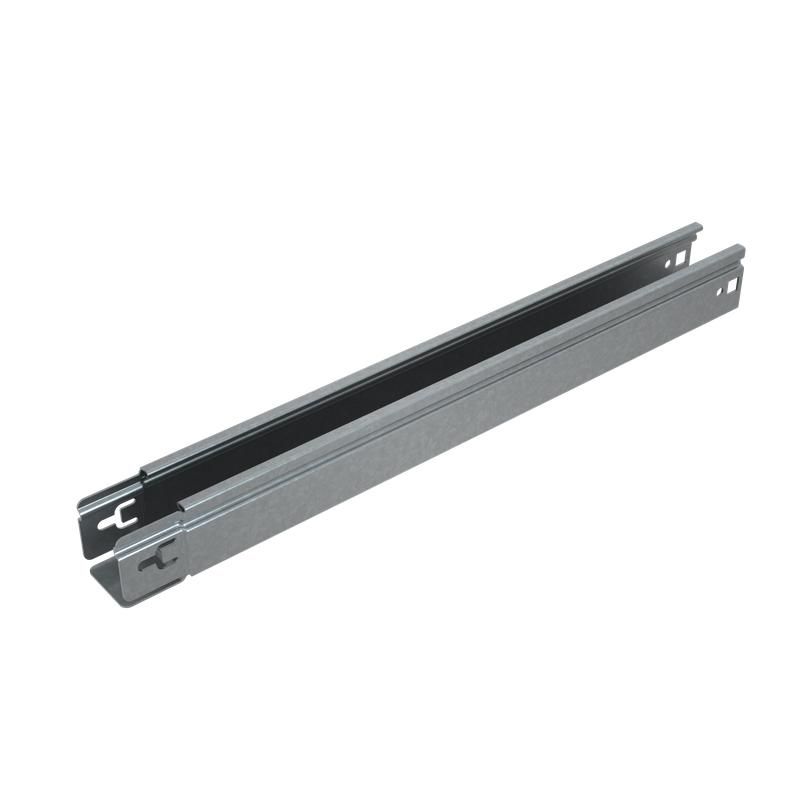

Лоток кабельный листовой LNplus50-50-1.0-2500 50х50 мм, 2500 мм Система КМ PL3168

Лоток кабельный листовой неперфорированный 50х50х1,0 L2500 мм серии ПЛЮС (LNplus50-50-1.0-2500) от КМ-Профиль - это прочный металлический канал для укладки кабелей в помещениях с сухим и малоагрессивным климатом. Его конструкция обеспечивает безопасную прокладку, быстрый монтаж и совместимость с крышками серии ПЛЮС.

Назначение и область применения

Лоток LNplus50-50-1.0-2500 предназначен для прокладки силовых и слаботочных кабелей внутри зданий. Подходит для офисов, производственных цехов, серверных комнат, жилых комплексов и других объектов, где требуется защищённая, но не герметичная кабельная трасса. Не применяется на улице, в сырых помещениях, в агрессивных химических средах или там, где возможны ударные нагрузки.

Технические характеристики

• Размеры: ширина 50 мм, высота борта 50 мм, длина 2500 мм
• Толщина стенки: 1,0 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Поверхность: гладкая, неперфорированная
• Края бортов: завальцованные на 180°
• Стандарт соответствия: ГОСТ 15150-69 (климатическое исполнение УХЛ)

Совместимость и монтаж

Лоток LNplus50-50-1.0-2500 монтируется по системе «Быстрый монтаж». Интегрированные лепестки на торцах позволяют соединять несколько лотков без дополнительных креплений - достаточно совместить и защёлкнуть. Лоток совместим с крышками серии ПЛЮС, которые закрываются на те же лепестки. Монтаж выполняется на кронштейны, подвесы или крепления к стене/потолку. Не требует сварки или болтового соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 для эксплуатации в условиях умеренного и холодного климата (исполнение УХЛ). Оцинкование по Сендзимиру гарантирует равномерное покрытие и долгую защиту от коррозии. Завальцованные края исключают риск порезов кабелей и травм персонала при работе.

Преимущества

• Завальцованные края - безопасны для кабелей и рук монтажника
• Система «Быстрый монтаж» снижает время установки на 30–40%
• Оцинкованная сталь Сендзимира - устойчивость к коррозии без дополнительной обработки
• Гладкая поверхность - легко очищается от пыли и грязи
• Универсальная совместимость с крышками и другими элементами серии ПЛЮС

Ограничения применения

• Не предназначена для открытых площадок, улиц, дождевых зон
• Не выдерживает постоянное воздействие воды, паров кислот, щелочей
• Не используется в местах с частыми вибрациями или ударными нагрузками
• Толщина 1,0 мм не рассчитана на тяжёлые кабельные сборки - максимальная нагрузка до 15 кг/м

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах
• Кабельные трассы в административных зданиях между этажами
• Распределение сигналов в системах видеонаблюдения и автоматизации
• Обустройство кабельных путей в производственных линиях с контролируемой средой

Практические советы

• Выбирайте крышки серии ПЛЮС для защиты от пыли и случайного доступа - они подходят идеально по форме и замкам
• При прокладке длинных участков оставляйте компенсационные зазоры 2–3 мм между лотками - металл расширяется при температурных колебаниях
• Не используйте этот лоток для кабелей с внешним диаметром более 25 мм - может возникнуть затруднение при заполнении
• Перед монтажом проверьте целостность завальцованных краев - деформация может повредить изоляцию кабеля
• Для удобства транспортировки и хранения лотки можно ставить друг на друга - они не деформируются при хранении до 10 уровней
