Лоток неперфорированный 50х 50х3000х1,0мм "БЫСТРЫЙ МОНТАЖ" | LN50*50*1.0*3000 КМ-профиль LO0197

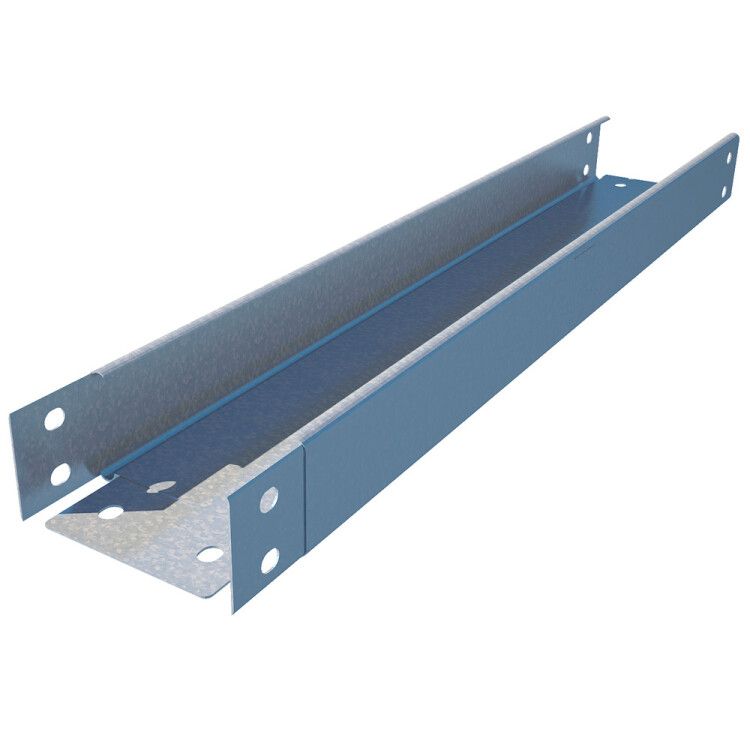

Лоток неперфорированный листовой 50х50х3000х1,0 мм от КМ-Профиля - это прочный элемент кабельной трассы, предназначенный для прокладки силовых и управляющих кабелей в помещениях. Его цельнолистовая конструкция обеспечивает максимальную жесткость и защиту от внешних воздействий, а интегрированный соединитель ускоряет сборку трассы.

Назначение и область применения

Лоток неперфорированный листовой 50х50х3000х1,0 мм используется для прокладки кабелей в закрытых помещениях: офисах, производственных цехах, распределительных пунктах, серверных. Подходит для систем автоматизации, управления, энергоснабжения. Применяется там, где важна механическая защита кабеля и минимальный риск попадания пыли или влаги. Учитывайте, что он не предназначен для открытых площадок, улиц, сырых или химически агрессивных зон.

Технические характеристики

• Размеры: 50×50 мм (высота × ширина), длина 3000 мм
• Толщина стенки: 1 мм
• Материал: оцинкованная сталь, обработанная по методу Сендзимира
• Защитное покрытие: горячее цинкование - равномерный слой цинка, устойчивый к коррозии
• Полезное сечение: 2072 мм2 - позволяет разместить значительный объем кабелей
• Исполнение: с интегрированными соединительными лепестками - без дополнительных крепежей
• Огнестойкость: да - выдерживает температурные нагрузки без потери формы
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в условиях сухого и умеренно влажного климата, в том числе с перепадами температур
• Цвет: серый - матовый, без покраски

Совместимость и монтаж

Лоток неперфорированный листовой 50х50х3000х1,0 мм совместим с другими элементами базовой серии КМ-Профиля: углами, переходниками, крышками того же формата. Монтаж выполняется легко: лепестки на торцах лотка плотно заходят друг в друга, образуя герметичное соединение без болтов. Для фиксации к поверхности используются кронштейны или крепления типа “ласточкин хвост”. Не требует сварки или дополнительных деталей. Установка возможна на стены, потолки, опоры. Обязательно соблюдайте радиус изгиба - не менее 4-кратной высоты бортика (200 мм).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена испытаниями на термическую деформацию. Цинкование по методу Сендзимира гарантирует долговечность в рамках нормативов EN 10346. Напряжение и ток через лоток не регулируются - он является только конструкцией для прокладки, не проводящей ток.

Преимущества

• Высокая несущая способность благодаря сплошному листу - нет ослабленных участков от перфорации
• Быстрая сборка трассы за счет интегрированных соединителей - экономия времени до 30%
• Устойчивость к коррозии - цинкование Сендзимира обеспечивает срок службы более 20 лет в сухих помещениях
• Готовые крышки - позволяют полностью закрыть трассу, исключая доступ пыли и мелкого мусора
• Не требует вторичной обработки - готов к установке сразу после доставки

Ограничения применения

Лоток неперфорированный листовой 50х50х3000х1,0 мм не следует использовать:

• На улице - даже при наличии крышки, влага и перепады температур снижают эффективность цинкования
• В агрессивных средах - пары кислот, щелочей, солевых растворов вызывают быструю коррозию
• В помещениях с постоянной влажностью выше 80% - риск образования белого налета на цинке
• Как несущий элемент для тяжелых кабельных bundles массой более 15 кг/м - требуется усиление крепления

Примеры использования

• Прокладка кабелей питания и связи между этажами в многоэтажном офисном здании
• Трассировка сигналов управления на конвейерной линии в пищевой промышленности
• Распределение кабелей в серверной комнате с холодным коридором
• Обустройство кабельных каналов в медицинских учреждениях - рядом с оборудованием, где важно избежать пылевого загрязнения

Практические советы

• Перед монтажом проверьте, чтобы все лепестки были целыми - поврежденные соединители снижают герметичность
• Для длинных трасс (>15 м) рекомендуется устанавливать компенсационные участки - металл расширяется при нагреве
• Используйте крышку той же серии - она фиксируется на лепестках и не требует дополнительных креплений
• При необходимости резки - применяйте ножницы по металлу, не допускайте загибов кромок; после резки обработайте место антикоррозийным составом
• Посадочный диаметр крепежа: стандартные кронштейны подходят под отверстия 6–8 мм - убедитесь, что они совпадают с вашим креплением
• Не забудьте оставить запас свободного места в сечении - не заполняйте лоток на 100%, чтобы обеспечить теплоотвод и удобство обслуживания
