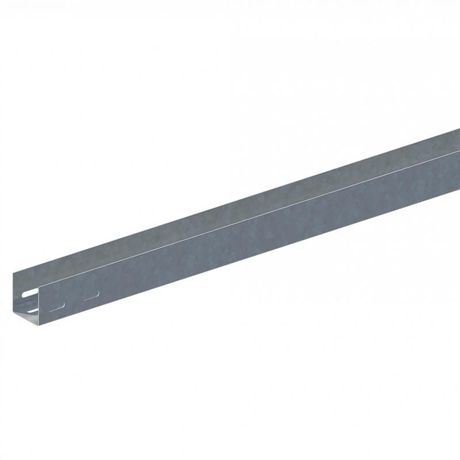

Лоток неперфорированный 50х50-0,1 L3000 - Н0122122321 СОЭМИ

Лоток неперфорированный 50х50-0,1 L3000 сталь 1мм ЛМС-ПН цУТ2.5 СОЭМИ предназначен для открытой прокладки кабельных линий до 1000 В в помещениях и на объектах различного типа. Этот лоток ЛМС-ПН выполнен из оцинкованной стали, имеет жесткую П-образную форму и надежное винтовое крепление, что делает его устойчивым к механическим воздействиям и подходящим для долгосрочного использования.

Назначение и область применения

Лоток неперфорированный 50х50-0,1 L3000 сталь 1мм ЛМС-ПН цУТ2.5 СОЭМИ используется для защиты и организации кабельных трасс в местах, где требуется исключить доступ к проводникам - например, в зонах с повышенной запыленностью, влажностью или риском повреждения. Подходит для прокладки силовых, сигнальных и слаботочных кабелей в жилых домах, офисах, торговых центрах, производственных помещениях и других закрытых объектах. Применяется там, где важна целостность изоляции кабелей и минимальный уровень внешнего влияния.

Технические характеристики

• Форма: П-образный профиль, без перфорации
• Размеры: 50×50 мм (высота × ширина), длина 3000 мм
• Материал: сталь, оцинкованная по технологии Сендзимира
• Толщина стенки: 1 мм
• Покрытие: цинк, обеспечивающий коррозионную стойкость
• Цвет: серый
• Тип крепления: винтовое (крепеж M6)
• Исполнение: с соединителем, без замка
• Климатическое исполнение: УТ2,5 (умеренный климат, повышенная влажность)
• Норматив: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток ЛМС-ПН совместим с другими элементами серии: углами, переходами, ответвлениями и крышками, которые также выпускаются по тем же нормам. Для сборки трассы используются болты М6 - они входят в комплект соединителей. Крепление к поверхности осуществляется через отверстия в боковых стенках - рекомендуется использовать анкерные болты или дюбели в зависимости от основания (бетон, металл, кирпич). Длина 3000 мм позволяет минимизировать количество стыков, но при необходимости лоток можно резать ножницами по металлу. Соединители обеспечивают герметичность и сохраняют плоскость трассы без перекосов.

Безопасность и стандарты

Лоток неперфорированный 50х50-0,1 L3000 сталь 1мм ЛМС-ПН цУТ2.5 СОЭМИ соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитан на работу в условиях, допускающих контакт с влагой и химически активными средами благодаря оцинкованному покрытию. Напряжение до 1000 В не требует специальных мер изоляции самого лотка - он выполняет функцию механической защиты, а не электроизоляции. Элементы не выделяют токсичных веществ при нагреве, безопасны для внутренней установки.

Преимущества

• Оцинкованная сталь защищает от ржавчины даже при частом контакте с влагой
• Жесткая П-образная форма предотвращает деформацию при нагрузке
• Отсутствие перфорации снижает риск попадания пыли, насекомых и влаги внутрь
• Стандартные размеры позволяют легко комбинировать с другими элементами серии
• Готовый соединитель ускоряет сборку и исключает необходимость дополнительных деталей

Ограничения применения

• Не предназначен для наружной прокладки - не имеет IP-защиты и не рассчитан на прямое UV-воздействие
• Не следует применять в агрессивных химических средах (например, в кислотных производствах)
• Запрещено использовать как несущую конструкцию для тяжелых оборудования - только для кабелей
• Не подходит для помещений с постоянным температурным колебанием выше +50 C или ниже −40 C
• Отсутствие крышки в базовой комплектации - необходимо докупать ее при необходимости герметизации

Примеры использования

• Прокладка кабелей питания и управления в административном корпусе
• Обустройство трассы для слаботочных систем (LAN, CCTV, телефония) в торговом центре
• Монтаж силовых кабелей на производстве рядом с оборудованием, где возможны механические удары
• Сборка вертикальных шахт для распределения кабелей между этажами в многоэтажном здании

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия под болты М6 были чистыми - грязь затрудняет затяжку
• При прокладке длинных участков оставляйте компенсационный зазор 5–10 мм на каждый 10 м - металл расширяется при нагреве
• Для удобства прокладки нескольких кабелей используйте крышку (продается отдельно) - она предотвращает случайное выпадение проводов
• Прирезка лотка до нужной длины допускается, но после резки обязательно обработайте кромки наждаком - острые края повредят изоляцию кабелей
• При использовании в сырых помещениях дополнительно смажьте места соединений антикоррозийной смазкой - продлит срок службы
