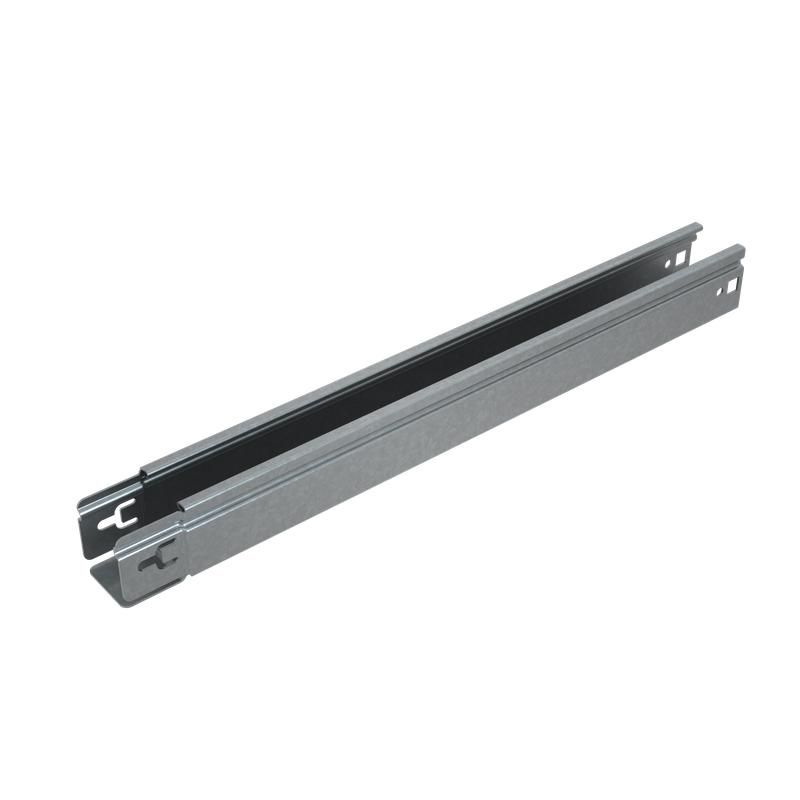

Лоток листовой неперфорированный 50х50 L2500 0.7мм "Быстрый монтаж ПЛЮС" LNplus50-50-0.7-2500 КМ PL5044 КМ-Профиль

Лоток неперфорированный 50х50х0,7 L2500 мм серия ПЛЮС от КМ-Профиля — это прочный металлический канал для прокладки кабелей в помещениях с умеренной нагрузкой. Благодаря оцинкованному покрытию и интегрированному соединительному узлу, он обеспечивает быстрый монтаж и долгую службу даже в условиях повышенной влажности.

Назначение и область применения

Лоток неперфорированный 50х50х0,7 L2500 мм серия ПЛЮС предназначен для прокладки силовых и контрольных кабелей внутри зданий. Подходит для офисов, производственных цехов, жилых комплексов и объектов инфраструктуры. Используется там, где требуется защищенная, герметичная трасса без доступа пыли и влаги. Применяется в системах, соответствующих требованиям ГОСТ 15150-69 — то есть в сухих и слабоагрессивных средах. Не рекомендуется для открытых площадок, улиц, подвалов с постоянным контактом воды или химически активных сред.

Технические характеристики

• Размеры: 50×50 мм (высота × ширина), длина 2500 мм
• Толщина стенки: 0,7 мм
• Материал: оцинкованная сталь
• Покрытие: горячее цинкование по методу Сендзимира — равномерный, плотный слой цинка, устойчивый к коррозии
• Полезное сечение: 2115 мм² — позволяет разместить значительный объем кабелей без перегрузки
• Исполнение: с интегрированными соединительными лепестками — без необходимости дополнительных креплений
• Огнестойкость: да — выдерживает воздействие открытого пламени в течение нормированного времени
• Цвет: серый — матовая поверхность, не требует окраски

Совместимость и монтаж

Лоток неперфорированный 50х50х0,7 L2500 мм серия ПЛЮС совместим с другими элементами серии ПЛЮС: крышками, углами, переходниками и муфтами. Монтаж выполняется по принципу “быстрый монтаж”: лепестки на краях лотка легко защелкиваются друг с другом, образуя герметичное соединение без сварки, болтов или саморезов. Установка возможна на кронштейны, потолочные подвесы или стены. Края бортов завальцованны на 180° — это исключает порезы кабелей при протяжке. Для максимальной защиты используйте крышки серии ПЛЮС — они плотно закрываются и не выпадают при вибрациях.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классу климатического исполнения УХЛ и Т, что гарантирует работу в температурном диапазоне от −40°C до +40°C. Огнестойкость подтверждает соответствие требованиям к пожаробезопасности электроустановок. Цинковое покрытие по методу Сендзимира соответствует DIN EN ISO 1461 — обеспечивает срок службы более 25 лет в indoor-условиях.

Преимущества

• Высокая скорость сборки благодаря интегрированным лепесткам — экономия времени на монтаже до 40%
• Защита кабелей от повреждений — завальцованные края исключают острые грани
• Устойчивость к коррозии — оцинковка Сендзимира сохраняет целостность даже при частой влажной уборке
• Герметичность — отсутствие перфорации снижает риск попадания пыли, насекомых и мусора
• Совместимость с комплектующими той же серии — единая система, не требует адаптеров

Ограничения применения

Лоток неперфорированный 50х50х0,7 L2500 мм серия ПЛЮС не предназначен для:

• Уличной прокладки — не имеет IP-защиты от осадков
• Агрессивных сред — например, химических цехов, водоочистных сооружений, соляных зон
• Зонах с постоянным контактом с водой — не заменяет трубу или кабель-канал с герметизацией
• Подземной прокладки — недостаточно прочен для давления грунта
• Систем с высокой вибрацией без дополнительной фиксации — при сильных колебаниях возможно расхождение соединений

Примеры использования

• Прокладка кабелей управления в автоматизированных линиях на заводах
• Распределение силовых кабелей в административных зданиях между этажами
• Обустройство кабельных трасс в серверных комнатах и телекоммуникационных шкафах
• Монтаж проводки в учебных корпусах, больницах, торговых центрах

Практические советы

• Перед монтажом проверьте, чтобы все лепестки были целыми — деформация снижает надежность соединения
• Не допускайте перегибов лотка — радиус изгиба должен быть не менее 1,5 м
• Для длинных участков (>10 м) устанавливайте компенсационные участки через каждые 8–10 метров
• Используйте крышки серии ПЛЮС — они не просто закрывают, а усиливают жесткость всей трассы
• При использовании в помещениях с частой мойкой — регулярно проверяйте состояние цинкового покрытия на предмет сколов
• Посадочный диаметр кабеля: суммарный внешний диаметр всех кабелей не должен превышать 70% от полезного сечения (не более 1480 мм²)
