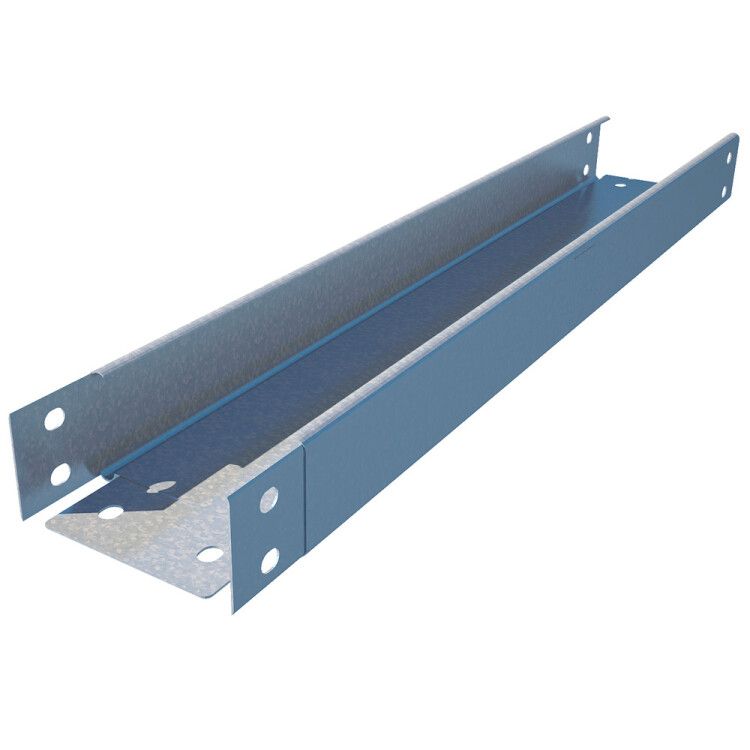

Лоток неперфорированный LN БЫСТРЫЙ МОНТАЖ 50х50х3000 0.7мм СИСТЕМА КМ LO0234

Лоток неперфорированный 50х50х3000х0,7 мм сталь быстрый монтаж от КМ-Профиля - это прочный, оцинкованный элемент кабельной трассы, предназначенный для прокладки силовых и управляющих кабелей внутри зданий. Его конструкция обеспечивает высокую жесткость, быстрый монтаж и защиту от внешних воздействий, что делает его популярным решением в промышленных и коммерческих объектах.

Назначение и область применения

Лоток неперфорированный 50х50х3000х0,7 мм сталь быстрый монтаж используется для прокладки кабелей в закрытых помещениях: офисах, производственных цехах, распределительных пунктах, серверных и т.п. Он подходит для систем, где важна механическая защита кабелей и минимальное количество точек крепления. Применяется там, где нет постоянного контакта с водой, агрессивными химикатами или высокой влажностью. Учитывая климатические исполнения У1/УХЛ1/УХЛ3, изделие можно использовать в условиях умеренного и холодного климата, включая неотапливаемые помещения с температурой до –40 C.

Технические характеристики

• Размеры: 50×50 мм (высота × ширина), длина 3000 мм
• Материал: оцинкованная сталь толщиной 0,7 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, плотный слой цинка, устойчивый к коррозии
• Полезное сечение: 2115 мм2 - позволяет прокладывать значительное количество кабелей без перегрузки
• Цвет: серый (естественный цвет оцинкованной стали)
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных газов при нагреве
• Соединитель: интегрированные лепестки - не требуют дополнительных деталей для стыковки

Совместимость и монтаж

Лоток неперфорированный 50х50х3000х0,7 мм сталь быстрый монтаж совместим с другими элементами базовой серии КМ-Профиля: углами, переходниками, крестовинами и крышками того же формата. Монтаж выполняется путём вставки одного лотка в другой - интегрированные лепестки автоматически фиксируются, образуя герметичный и жёсткий стык. Нет необходимости сверлить или использовать болты. Крепление к стене или потолку осуществляется через отверстия в боковых стенках с помощью кронштейнов или хомутов. Для удобства сборки рекомендуется начинать с установки опорных точек с шагом не более 1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждается отсутствием горючести материала. Цинкование по методу Сендзимира соответствует нормам ISO 1461 и EN 10346, гарантируя долговечность покрытия. Лоток не содержит токсичных компонентов и безопасен для внутренней прокладки в людных зонах.

Преимущества

• Высокая несущая способность благодаря сплошному корпусу без перфораций
• Быстрая сборка трассы - минимум инструментов, нет болтов и гаек
• Улучшенная коррозионная стойкость за счёт качественной оцинковки
• Закрытая форма снижает риск попадания пыли, влаги и стороннего мусора
• Поддержка стандартизированной системы - легко заменить или расширить трассу

Ограничения применения

Не предназначен для открытых площадок, улиц, сырых помещений (бани, подвалы с постоянной влажностью) или агрессивных сред (химпроизводства, кислотные зоны). Не следует применять в условиях частого перепада температур выше +80 C или при наличии прямого контакта с растворами щелочей и кислот. Без крышки лоток не обеспечивает полной защиты от пыли и насекомых - для таких условий требуется установка крышки серии КМ-Профиль.

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Распределение силовых кабелей в административных зданиях
• Обустройство кабельных трасс в серверных и телекоммуникационных шкафах
• Прокладка сигнальных проводов в системах видеонаблюдения внутри офисов

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одной серии - смешивание с другими типами может нарушить герметичность стыков
• Для длинных трасс (>10 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• При использовании крышек убедитесь, что они также имеют интегрированные фиксаторы - иначе возможен срыв при вибрации
• При резке лотка используйте ножницы по металлу - болгарка может повредить цинковое покрытие на кромке; после резки обработайте край антикоррозийным составом
• Посадочный диаметр кабелей не должен превышать 70–80% от полезного сечения (2115 мм2) - иначе возникнет перегрев и затруднится обслуживание
