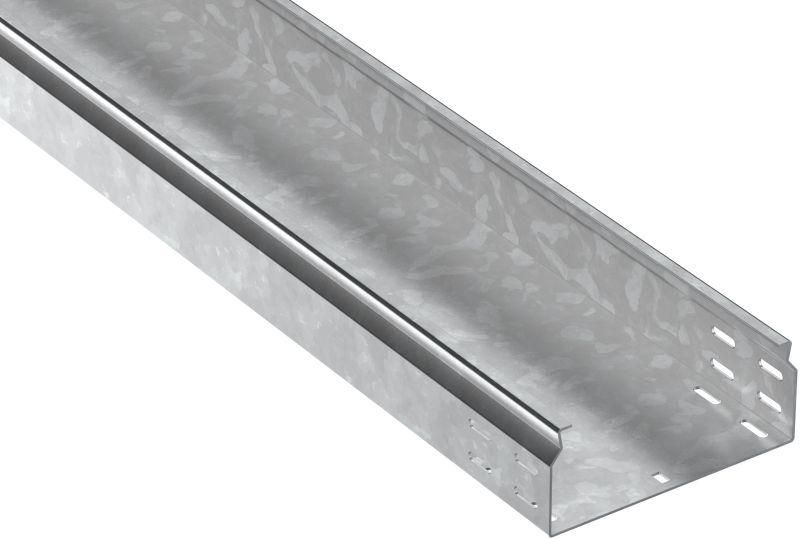

Лоток листовой неперфорир. 80х200 L3000 сталь 1.5мм ESCA 7 HDZ IEK CLN10-080-200-150-3-M-HDZ

Лоток неперфорированный 80х200х3000 сталь 1.5мм HDZ от IEK - это прочный металлический канал для прокладки кабелей в промышленных и энергетических объектах. Выполнен из горячецинкованной стали, устойчив к коррозии и механическим нагрузкам, совместим с крышками и соединительными элементами серии ESCA.

Назначение и область применения

Лоток неперфорированный 80х200х3000 сталь 1.5мм HDZ предназначен для прокладки силовых и слаботочных кабельных трасс в условиях повышенной влажности, запылённости и агрессивной среды. Применяется в нефтегазовой, химической, металлургической отраслях, на заводах, в распределительных пунктах и на объектах ЖКХ. Подходит для горизонтальной прокладки вдоль стен, потолков или на опорах.

Технические характеристики

• Размеры: 80×200×3000 мм (высота × ширина × длина)
• Материал: сталь с толщиной 1,5 мм
• Покрытие: горячий цинк (HDZ) - защищает от коррозии даже при повреждении поверхности
• Цвет: серый
• Огнестойкость: соответствует требованиям пожарной безопасности
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Монтажная перфорация: есть - позволяет фиксировать лоток кронштейнами и креплениями
• Исполнение: без встроенного соединительного элемента - требует установки внешних компонентов

Совместимость и монтаж

Лоток неперфорированный 80х200х3000 сталь 1.5мм HDZ совместим только с крышками для лотков серии ESCA толщиной 1,5–2,0 мм. Для соединения между собой используется пластинa соединительная усиленная CLM50D-PSU. Монтаж осуществляется через предварительно выполненные отверстия в боковых стенках - они позволяют закрепить лоток на кронштейнах, анкерных болтах или подвесах. Установка возможна как на вертикальных, так и на горизонтальных поверхностях. Не допускается использование с крышками других серий или толщиной менее 1,5 мм.

Безопасность и стандарты

Лоток IEK соответствует требованиям пожарной безопасности: материал не распространяет пламя и выдерживает воздействие открытого огня. Горячее цинкование обеспечивает долговечную защиту от электрохимической коррозии, что снижает риск аварий из-за разрушения корпуса. Соответствует ГОСТ Р 50571 и нормам для промышленных кабельных систем.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Устойчивость к коррозии - покрытие HDZ сохраняет целостность даже при порезах и царапинах
• Огнестойкость - безопасен в помещениях с высокими требованиями к пожарной защите
• Долгий срок службы - до 20 лет без замены
• Перфорация для надёжного крепления - исключает смещение при вибрациях

Ограничения применения

• Не предназначена для прокладки в зонах постоянного погружения в воду - хотя цинк защищает от влаги, длительное нахождение под водой снижает срок службы
• Требуется обязательное применение крышки; без неё лоток не соответствует нормам безопасности
• Не рекомендован для использования в средах с концентрацией кислот выше 10% - цинк может разрушаться
• Не подходит для монтажа в качестве самостоятельного элемента - обязательно требуется соединительная пластина CLM50D-PSU

Примеры использования

• Прокладка кабелей питания на нефтяном месторождении
• Кабельные трассы в цехах с высокой влажностью (например, на мясокомбинатах)
• Подключение оборудования на АЗС и газораспределительных станциях
• Обустройство кабельных путей в распределительных щитовых промышленных зданий

Практические советы

• При заказе учитывайте длину лотка - 3 метра - и рассчитывайте количество соединений. На каждый участок нужна пластина CLM50D-PSU.
• Для удобства сборки используйте крепления с шагом не более 1,5 м - особенно при большой массе кабелей.
• Проверьте соответствие крышки толщине лотка: только крышки для 1,5–2,0 мм подходят к этому изделию.
• При резке лотка - используйте ножницы по металлу, чтобы не повредить цинковое покрытие. Обработайте срез антикоррозийным составом.
• Не используйте этот лоток в сочетании с другими сериями - он создан специально для системы ESCA от IEK.
