Пластина соединительная усил. h=80мм 1,5мм HDZ | CLM50D-PSU-080-15-HDZ IEK

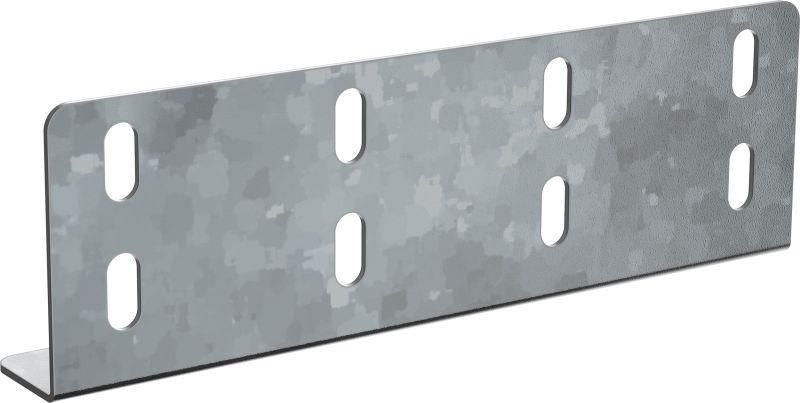

Пластина соединительная усиленная h=80мм 1,5мм HDZ от IEK предназначена для прочного соединения кабельных лотков в условиях высоких механических нагрузок. Благодаря утолщённой стали и горячему цинкованию, этот элемент выдерживает длительную эксплуатацию в промышленных средах, особенно там, где важна надёжность и долговечность.

Назначение и область применения

Пластина соединительная усиленная h=80мм 1,5мм HDZ используется для соединения секций кабельных лотков в системах прокладки кабелей. Применяется там, где требуется увеличенная жёсткость и способность воспринимать значительные нагрузки - например, на участках с тяжёлыми кабелями, в местах перехода между этажами, на эстакадах или вблизи оборудования с вибрацией.

Технические характеристики

• Высота: 80 мм - соответствует стандартным габаритам лотков, обеспечивая плотное прилегание без зазоров;
• Толщина материала: 1,5 мм - повышает жёсткость и сопротивление деформации;
• Материал: оцинкованная сталь - сочетает прочность и коррозионную стойкость;
• Защитное покрытие: горячее цинкование - создаёт более толстый и долговечный слой защиты по сравнению с электроцинкованием;
• Тип соединения: винтовой разъём - позволяет легко фиксировать пластину болтами без сварки;
• Исполнение: продольный соединитель - предназначен для соединения лотков вдоль их оси;
• Тип шарнирного соединения: шарнирное - обеспечивает компенсацию температурных расширений и небольших перепадов основания;
• Огнестойкость: да - материал не поддерживает горение, что важно для соблюдения требований пожарной безопасности;
• Цвет: серый - стандартный цвет оцинкованной стали, не требует окраски.

Совместимость и монтаж

Пластина совместима с лотками того же типа и размера, которые имеют стандартную ширину и профиль, подходящий под соединение через винты. Для установки используются болты M6 или M8 (не входят в комплект). Монтаж выполняется на предварительно подготовленные поверхности лотков: снимается защитная плёнка, выравниваются кромки, затем пластина фиксируется с двух сторон равномерными усилиями. Шарнирное исполнение допускает небольшую угловую деформацию до +-5° - это снижает риск возникновения внутренних напряжений при неравномерном оседании конструкции.

Безопасность и стандарты

Пластина соединительная усиленная h=80мм 1,5мм HDZ соответствует требованиям ГОСТ Р 50571 и нормам по пожарной безопасности для электротехнических изделий. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 по ISO 9223 - подходит для помещений с повышенной влажностью и агрессивной средой. Огнестойкость подтверждает возможность применения в зонах с ограниченной доступностью для обслуживания.

Преимущества

• Увеличенная толщина металла (1,5 мм) противостоит прогибу даже при заполнении лотка тяжёлыми кабелями;
• Горячее цинкование защищает от ржавчины в течение 15–20 лет в условиях промышленной среды;
• Винтовое соединение исключает необходимость сварки - экономит время и снижает риски повреждения изоляции кабелей;
• Шарнирная конструкция снижает вероятность трещин и разрушения в местах соединения при колебаниях основания;
• Серый цвет не маскирует следы коррозии - позволяют своевременно заметить повреждения.

Ограничения применения

• Не применяется для поперечного соединения лотков - только для продольного;
• Работает в температурном диапазоне от –40C до +60C; вне этого интервала возможна потеря герметичности и хрупкость материала;
• Не рекомендовано использование в контакте с кислотами, щелочами или соляными растворами - хотя цинк устойчив, длительный контакт с агрессивными жидкостями может вызвать его разрушение;
• Не заменяет опорные элементы - не рассчитана на несущую функцию, только на соединение.

Примеры использования

• Соединение лотков на производственной линии с частыми вибрациями (станки, конвейеры);
• Подвесные системы кабельных путей в цехах с высокой влажностью (пищевые производства, мойки);
• Зоны перехода между помещениями с разной температурой (например, холодильные камеры и теплые цеха);
• Аксессуар для лотков в подземных тоннелях, где требуется долговечность и минимальное обслуживание.

Практические советы

• Перед монтажом проверьте, чтобы кромки лотков были ровными - иначе пластина будет перекашивать и создавать давление на кабели;
• Используйте антивибрационные прокладки под головки болтов, если лоток установлен на вибрирующем оборудовании;
• Не затягивайте болты слишком сильно - это может деформировать стенки лотка и нарушить целостность соединения;
• Пластина соединительная усиленная h=80мм 1,5мм HDZ от IEK - один из немногих вариантов, сочетающих прочность, огнестойкость и простоту монтажа; выбирайте её вместо менее толстых аналогов, если нагрузка превышает 15 кг/м погонный;
• Артикул clm50d-psu-080-15-hdz - точный идентификатор для заказа запасных деталей; сохраняйте его в документации объекта.
